- 7
 Käännä ohjelmanvalintakytkin asen-
toon ajo.
 Kierrä avainkytkin asentoon "0" ja vedä
avain irti.

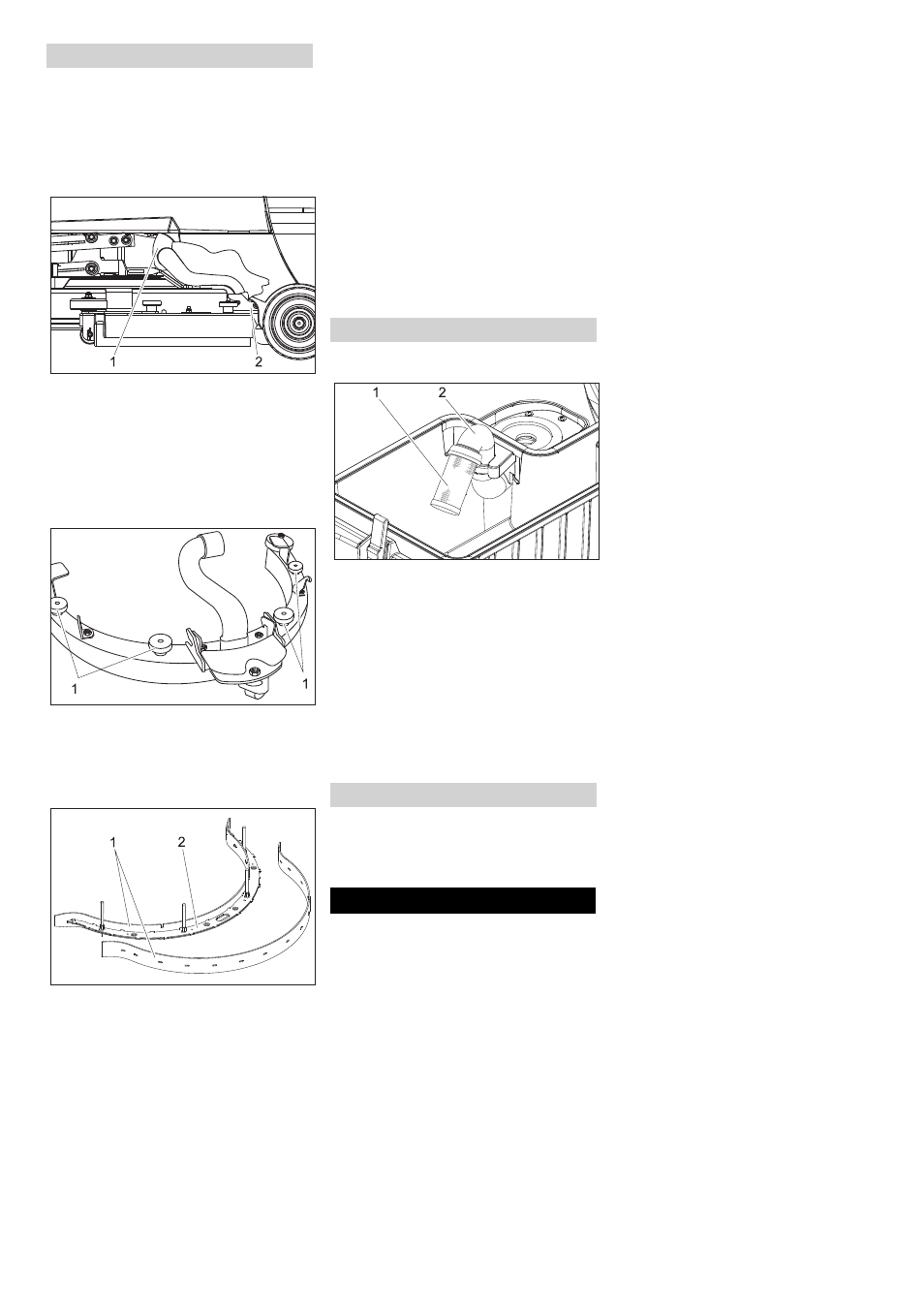

 Vedä imuletku irti imupalkista.
1 Imuletku
2 Imupalkin kytkin
 Vedä imuletku irti imupalkista.
 Irrota imupalkin kytkin.
 Ota imupalkki alas.
 Irrota imupalkki.
1 Pyälletty mutteri
 Kierrä pyölletyt mutterit irti.
 Poista imupalkin sisäke imupalkista
alasuuntaan.
1 Imuhuuli
2 Imupalkin sisäke
 Poista imuhuulet imupalkin sisäkkeestä.
Ohje
Imuhuuli voidaan kääntää 3 kertaa, kunnes
kaikki reunat ovat kuluneet. Sitten tarvitaan
uusi imuhuuli.

Käännä tai uusi imuhuulet ja ripusta ne
sitten imupalkin sisäkkeen kuokkuihin.
 Asenna imupalkin sisäke takaisin imu-
palkkiin.
 Ruuvaa pyälletyt mutterit takaisin pai-
kalleen ja kiristä ne.
 Nosta puhdistuspää.
 Kierrä avainkytkin asentoon "0" ja vedä
avain irti.
 Kierrä kiekkoharjan irrotusvipua vasta-
päivään - harja putoaa alas ja se voi-
daan vetää pois laitteen alta.
 Pidä uuttä harjaa puhdistuspään alla.
 Kierrä kiekkoharjan irrotusvipua myötä-
päivään ja paina harjaa ylöspäin.
 Päästä irrotusvipu irti ja tarkista harjan
kiinnityksen kunnollisuus.
 Asenna roiskesuoja takaisin paikalleen.
 Toista vaihe vastakkaisella sivulla.
1 Siivilä, jossa on uimurikuula
2 Putki

Puhdista ja huuhtele siivilä ulkopuolel-
ta.
 Tarkasta uimurikuulan vapaa liikku-
vuus.
Kun likaantumisaste on suuri:

Pidä kiinni putkesta ja vedä siivilä irti
putkesta.
 Puhdista siivilä ja kuula.
 Pidä kiinni putkesta ja työnnä siivilä ta-
kaisin paikalleen.
Jäätymisvaarassa:

Tyhjennä raikas- ja likavesisäiliö.
 Säilytä laite pakkaselta suojatussa ti-
lassa.
ƽ Vaara
Loukkaantumisvaara! Ennen kaikkia töitä
laitteen avainkytkin on asetettava asentoon
"0" ja avain vedettävä irti. Vedä akkupisto-
ke irti.
Ohje
Imuturbiini käy jälkikäyntiä, kun virta sam-
mutetaan. Suorita huoltotyöt vasta, kun
imuturbiini on täysin sammunut.
Häiriöiden sattuessa, joita ei voida poistaa
tämän taulukon avulla, on kutsuttava asia-
kaspalvelu paikalle.
Huoltotyöt BD 50/40 RS
Imupalkin irrottaminen
Imuhuulien vaihto tai kääntäminen
Kiekkoharjan vaihto
Kaikkien laitemallien huoltotyöt
Uimurin puhdistus
Suojaaminen pakkaselta
Häiriöt
130 FI
