Per garantire un utilizzo affidabile dell'ap-
parecchio è possibile stipulare dei contratti
di manutenzione con l'ufficio vendite Kär-
cher competente.

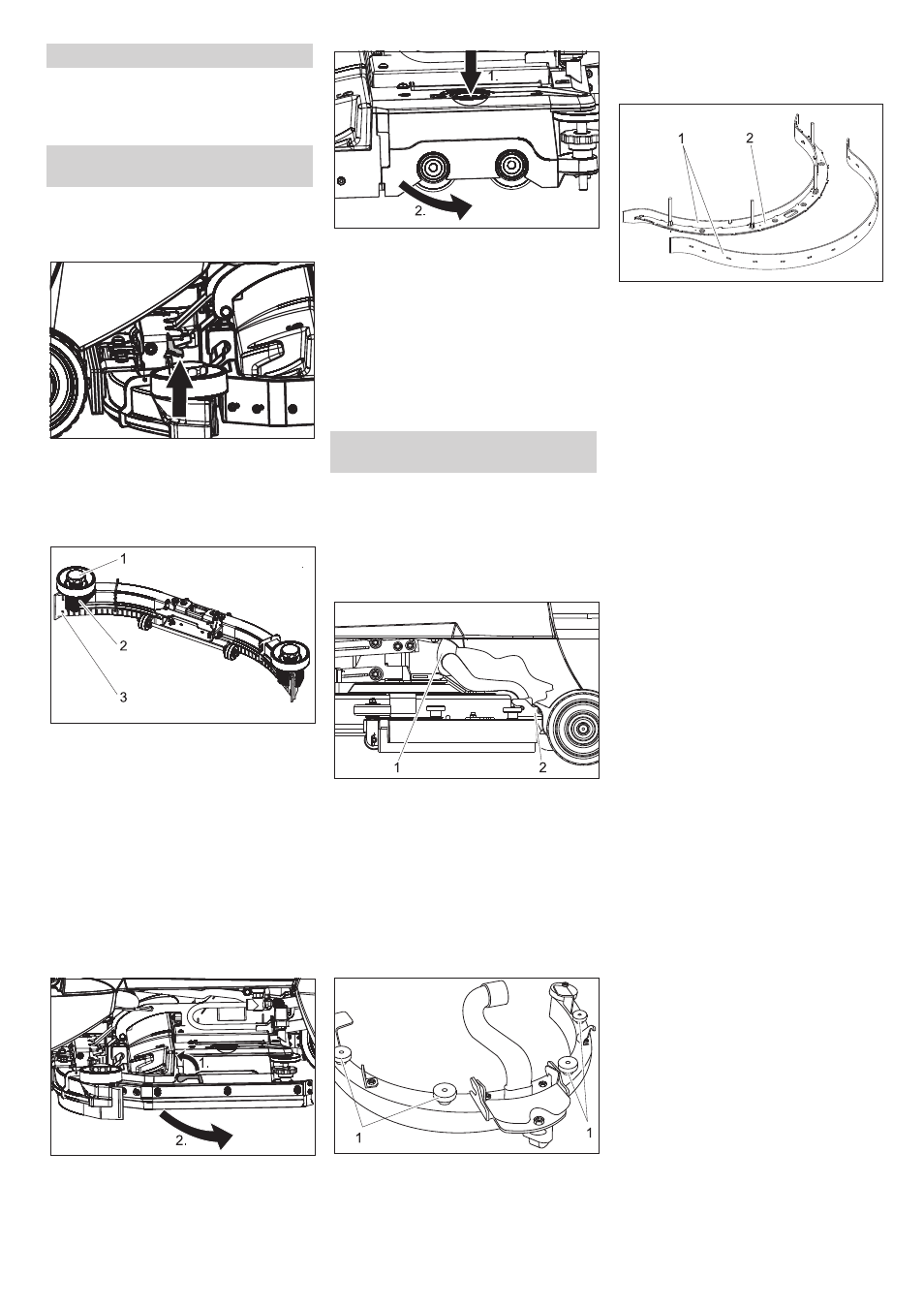

 Rimuovere il tubo flessibile di aspirazio-
ne dalla barra di aspirazione.
 Sollevare la maniglia del giunto barra di
aspirazione.
 Togliere la barra di aspirazione.
 Togliere la barra di aspirazione.
1 manopola a crociera
2 Parte di plastica
3 labbra di aspirazione
 Svitare le manopole a crociera.
 Togliere le parti sintetiche.
 Togliere i labbri di aspirazione.
 Girare i labbri di aspirazione o inserirne
dei nuovi.
 Inserire le parti sintetiche.
 Avvitare e stringere le manopole a cro-
ciera.
 Orientare la leva di sblocco verso l'alto.
 Orientare in avanti il paraspruzzi.
 Premere il tasto Cambio spazzole e
spostare di lato la copertura delle spaz-
zole.
 Estrarre i rulli delle spazzole.
 Inserire i nuovi rullispazzola facendoli
scattare.
 Chiudere la copertura, allineare le
spazzole e innestarle nella copertura.
 Orientare all'indietro il paraspruzzi.
 Orientare la leva di sblocco verso il bas-
so.
 Girare il selettore programmi su Marcia.
 Girare la chiave d'avviamento su "0" e
togliere la chiave.
 Rimuovere il tubo flessibile di aspirazio-
ne dalla barra di aspirazione.
1 Tubo flessibile di aspirazione
2 Giunto barra di aspirazione
 Rimuovere il tubo flessibile di aspirazio-
ne dalla barra di aspirazione.
 Sbloccare il giunto della barra di aspira-
zione.
 Togliere la barra di aspirazione.
 Smontare la barra di aspirazione.
1 Dado zigrinato
 Svitare il dado zigrinato.
 Estrarre l'inserto della barra di aspira-
zione verso il basso dalla barra di aspi-
razione.
1 labbra di aspirazione
2 Inserto barra di aspirazione
 Rimuovere le labbra di aspirazione
dall'inserto della barra di aspirazione.
Avvertenza
Il labbro di aspirazione può essere girato 3
volte fino a quando tutti i bordi sono usurati.
Successivamente è necessario impiegare
un nuovo labbro di aspirazione.

Girare o sosituire il labbro di aspirazio-
ne ed introdurlo nuovamente nel gancio
dell'inserto della barra di aspirazione.
 Inserire l'inserto della barra di aspira-
zione nella barra di aspirazione.
 Avvitare e stringere i dadi zigrinati.
 Sollevare la testa di pulizia.
 Girare la chiave d'avviamento su "0" e
togliere la chiave.
 Ruotare la leva di sblocco della spazzo-
la a disco in senso antiorario - la spaz-
zola si abbassa e può essere estratta
sotto l'apparecchio.
 Reggere una nuova spazzola sotto la
testa di pulizia.
 Ruotare la leva di sblocco della spazzo-
la a disco in senso orario e premere la
spazzola verso l'alto.
 Rilasciare la leva di sblocco ed accer-
tarsi che la spazzola sia fissata corret-
tamente.
 Rimontare la protezione antispruzzo.
 Ripetere il procedimento nella parte op-
posta.
Contratto di manutenzione
Interventi di manutenzione
BR 55/40 RS:
Smontare la barra di aspirazione
Sostituire o girare i labbri di aspirazione
Sostituire i rulli delle spazzole
Interventi di manutenzione
BD 50/40 RS
Smontare la barra di aspirazione
Sostituire o girare i labbri di aspirazione
Sostituire la spazzola a disco
