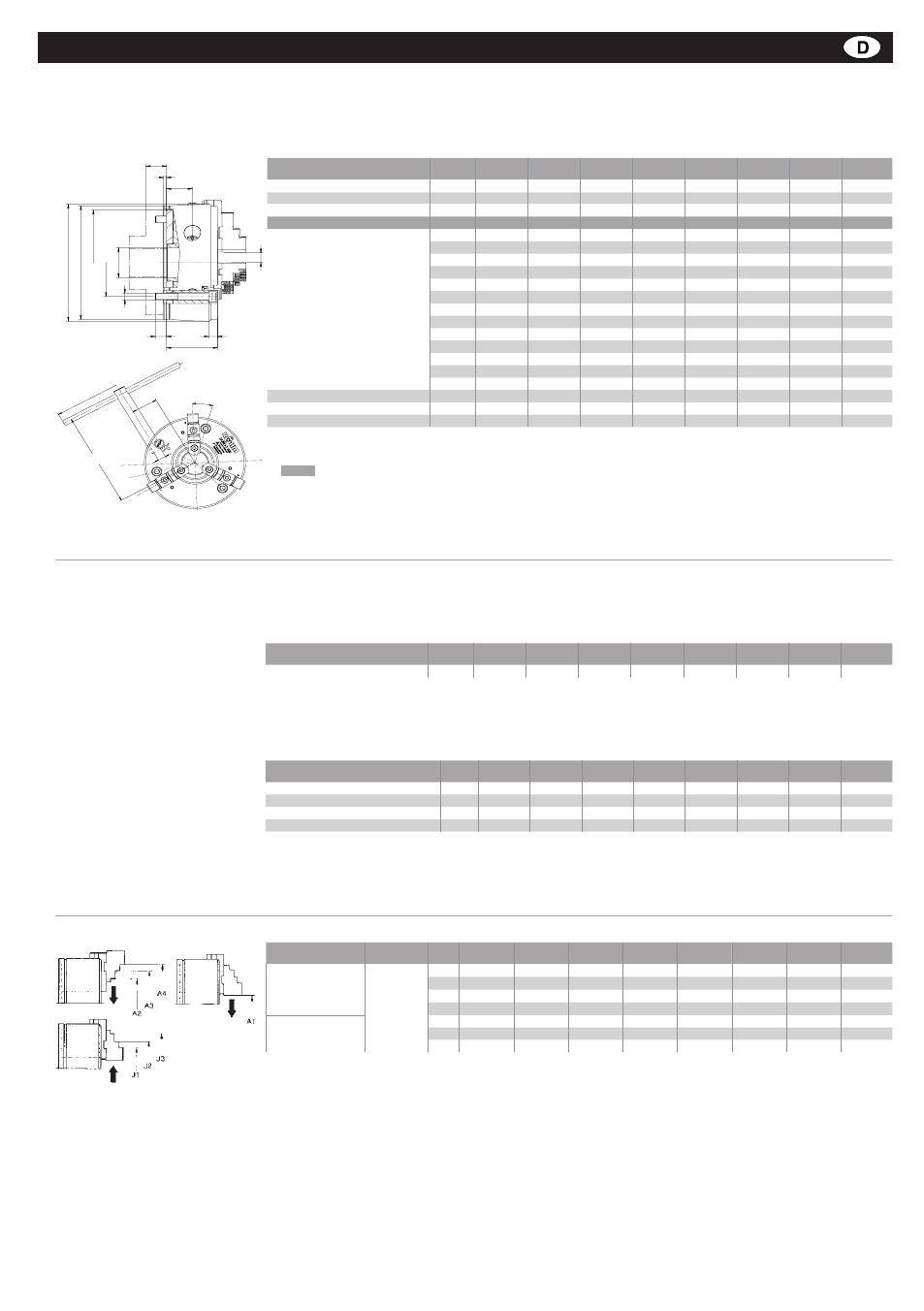

Technische Daten DURO-T
Technische Daten - Keilstangenfutter
A A1
E
B
C
G
H
J
D
P
F
Q
K
Futter-Größe A 125 160 200 250 315 400 500 630
Außen-
ø A1 128 164 206 256 322 407 507 630
Hub-/Backe (ohne Versetzen) B 4,8 6,2 6,8 8 10,2 12,5 12,5 14
Bohrung C 32 42 52 62 87 102 162 252
Bohrung kann aufgebohrt werden C max. 35 45 55 75 102 130 180 270
D 46,5 63 81 92 111 118 118 143
EH6 115 145 185 235 300 380 460 580
F 4 5 5 6 6 6 6 6
G 100 125 160 200 250 315 400 520
H 3xM8 3xM10 3xM12 3xM16 3xM20 3xM24 3xM24 3xM24
J 12 15 18 25 30 37 37 37
K 22,5 31,5 43 47 59 57,7 57,5 72
L 32,5 42 53,5 66,5 86 110 152,5 196
M SW8 SW10 SW12 SW14 SW17 SW19 SW19 SW24
N 117 182 211 284 309 359 356 570
O 180 210 270 450 500 600 600 600
P 8,5 13 14 17 21 25 25 29
Mind.-stärke d. fertigen Flansches Q 17 30 30 35 35 40 45 55
Schwungmoment GD2 1) kgm 2 - 0,13 0,41 1,14 3,25 8,8 22 70
α 21 o 35´ 22 o 18 o 19 o 17 o 20 o 15 o 69 o 30´
ca. kg kg 4,0 9,3 18,6 34,5 64 112 166 300
1) Das Schwungmoment wurde ermittelt mit Grundbacken, ohne Aufsatzbacken und ohne Flansch
Durchgang (Maß C) kann aufgebohrt werden (gegen Aufpreis)
max. aufgebohrter Durchgang
Futter-Größe 125 160 200 250 315 400 500 630
Max. Drehzahl min-1 6000 5400 4600 4200 3300 2200 1900 1100
Maximal zulässige Drehzahl
Die max. zulässige Drehzahl ist so festgelegt, dass bei max. Spannkraft und bei Verwendung der schwersten zugehörenden
Spannbacken noch 1/3 der Spannkraft als Restspannkraft zur Verfügung steht. Die Spannbacken dürfen dabei über den
Futter-Außendurchmesser nicht überstehen. Die Drehfutter müssen im einwandfreien Zustand sein. Im Übrigen gelten die
Bedingungen nach DIN 6386 Teil 1.
Spannkraft
Die Spannkraft ist die Summe aller auf das Werkstück radial im Stillstand wirkenden Backenkräfte.
Die angegebenen Spannkräfte sind Richtwerte. Sie gelten bei Futtern in einwandfreiem Zustand,
die mit RÖHM-Fett F79 bzw. F80 abgeschmiert sind.
Futter-Größe 125 160 200 250 315 400 500 630
Drehmoment1) Nm 20 40 60 70 80 90 100 100
Spannkraft 1) kN 8,5 30 48 66 80 95 102 102
Max. Drehmoment Nm 40 120 155 190 210 260 320 350
Max. Spannkraft kN 23 73 114 185 240 260 290 320
1) Bei Erhalt der Genauigkeit
Futter-Größe 125 160 200 250 315 400 500 630
Außenspannung
Backenpos.
A1 3-30 5-51 7-70 8-97 12-131 16-168 40-256 20-322
A2 31-65 45-91 58-123 82-172 93-216 119-278 167-360 200-490
A3 63-97 89-135 114-179 - - - - -
A4 95-129 115-161 142-207 163-253 201-323 260-413 308-501 360-650
J1 26-59 67-105 71-131 99-182 102-213 120-272 166-360 184-489
Innenspannung J2 57-91 93-132 99-159 - - - - -
J3 89-123 135-174 154-214 178-261 207-319 260-412 306-500 341-646
Spannbereiche der Backenstufen
Abmessungen DURO-T
O
L α
N
Bei diesem Drehmoment wurden die Spannbacken werkseitig ausgeschliffen;
zur Prüfung muss das Futter mit diesem Drehmoment gespannt werden.
