RU - Р
ус
ский - Р
ук
ово
дс
тво по эк
сп
лу
ат
ации
8

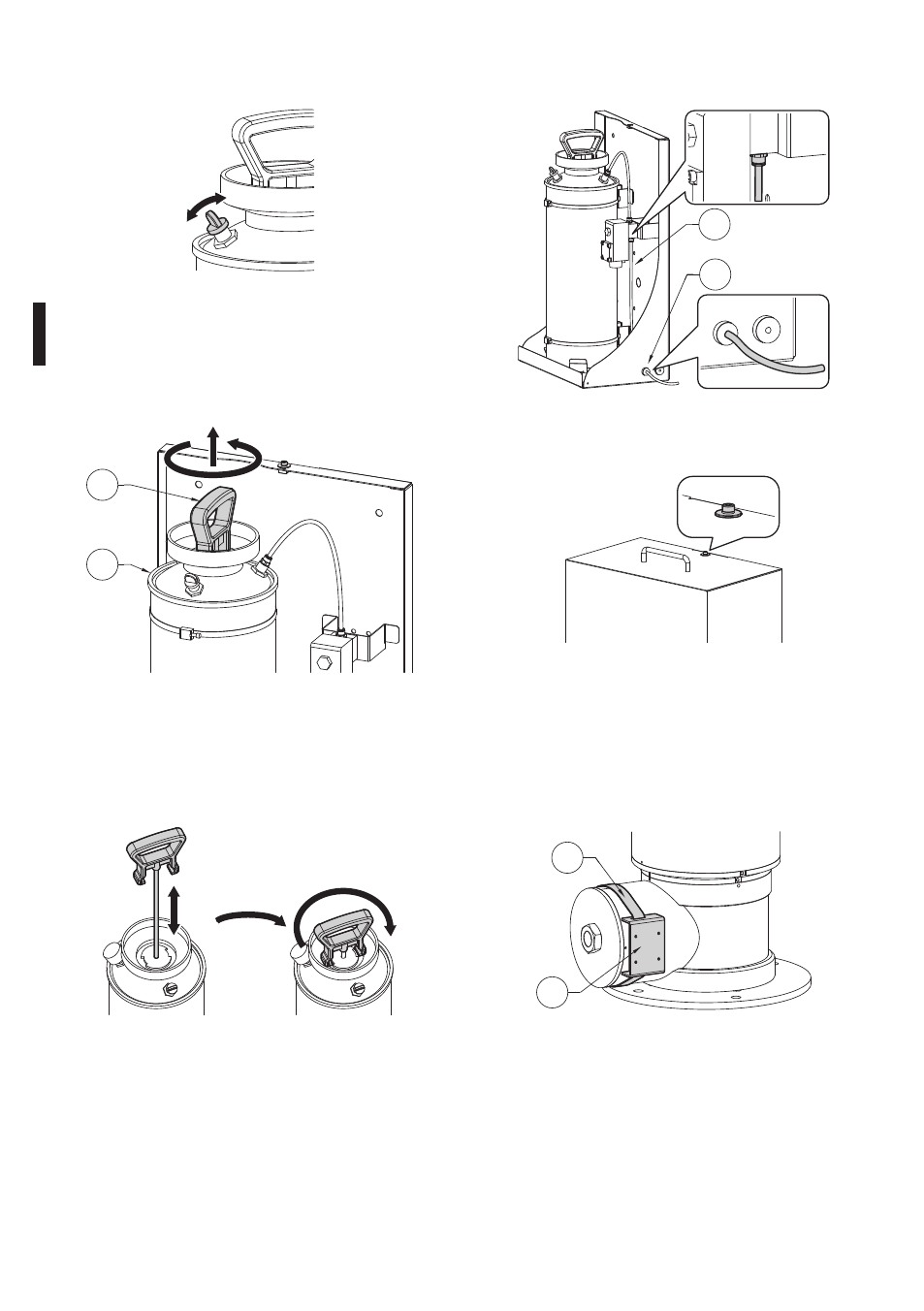

Удалите остаточные давления бака, повернув на
предохранительный клапан.
Рис. 14
Отвинтите верхний корпус насоса (01) против
часовой стрелки и выньте его. Заполните бак
(02) (максимально 10л). Вставьте заново верхний
корпус насоса.
01
02
Рис. 15
Установка давления в баке при накачивании
верхнего корпуса насоса до достижения давления
3,5Бар. Поверните ручку корпуса насоса в
безопасное положение.
Рис. 16
Подсоедините впускную трубу (01), давая ей
пройти через уплотнительное кольцо (02).
01
02
Рис. 17
Вставьте картер и завинтите винт безопасности.
Рис. 18
6.1.4 Установка омывателя стекла
(наводки)
Прикрепите кронштейн (01) к корпусу наводки
посредством специального металлического
хомутика (02) в комплекте.
02
01
Рис. 19
