5.3 Переработка в отходы
в условиях безопасности
материалов упаковки
Материалы упаковки полностью состоят из
рекуперируемого материала. Техник по установке
должен переработать их в отходы в соответствии
с порядком дифференцированного сбора или,
в любом случае, в соответствии действующими
правилами в стране использования.
В случае возврата некачественной продукции,
рекомендуем использовать первоначальную
оригинальную упаковку для транспортировки.
5.4 Подготовительная работа
перед установкой
5.4.1 Выполнение отверстий в
коробке (опция)

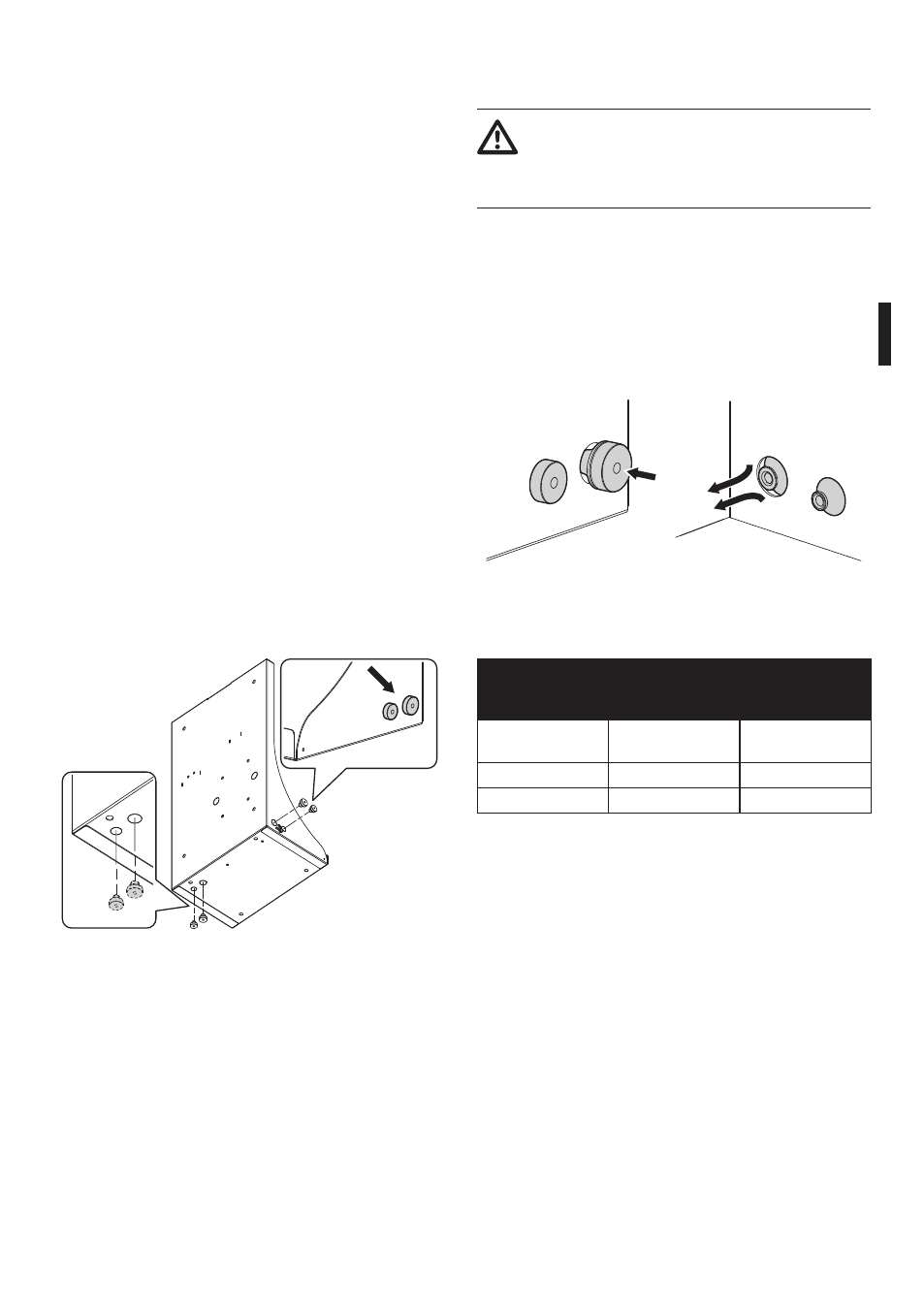

Изделие поставляется с 2-мя отверстиями с
уплотнительными кольцами для прохождения
кабеля питания электроклапана и впускной
трубы. В качестве альтернативы для монтажа
дополнительных уплотнительных колец могут
быть использованы другие отверстия на дне и
слева.
Рис. 6
5.4.2 Монтаж уплотнительных колец
(опция)
Во время монтажа необходимо
проявлять осторожность с целью
не повредить резину во избежание
нарушения герметичности.
Установить у отверстия уплотнительное кольцо.
С помощью щипцов или другого подобного
инструмента снаружи захватить уплотнительное
кольцо. Вытягивайте его, давая пройти через
отверстие вплоть до полного выхода конической
части. Уплотнительное кольцо в конечном
положении должно полностью прилегать к
отверстию прохождения.
Рис. 7
Ограничения использования диаметра отверстия
прохождения используемых кабелей
ОгРАНИчЕНИя ИСПОЛЬзОВАНИя ДИАМЕТРА
ОТВЕРСТИя ПРОхОЖДЕНИя ИСПОЛЬзУЕМых
кАбЕЛЕй
Уплотнительные
кольца
Ø сквозного
отверстия (мм)
Ограничения Ø
кабеля (мм)
M16 16.5 5-9
M20 20.5 8-12
Таб. 1
