M
anuel d'instruc
tions - F
rançais - FR
5
5.3 Élimination sans danger des
matériaux d’emballage
Le matériel d’emballage est entièrement composé
de matériaux recyclables. Le technicien chargé de
l’installation est tenu de l’éliminer conformément aux
dispositions en matière de collecte sélective et selon
les normes en vigueur dans le pays d’utilisation.
En cas de retour du produit défectueux, il est
conseillé d'utiliser l'emballage original pour le
transport.
5.4 Opérations à effectuer avant
l’installation

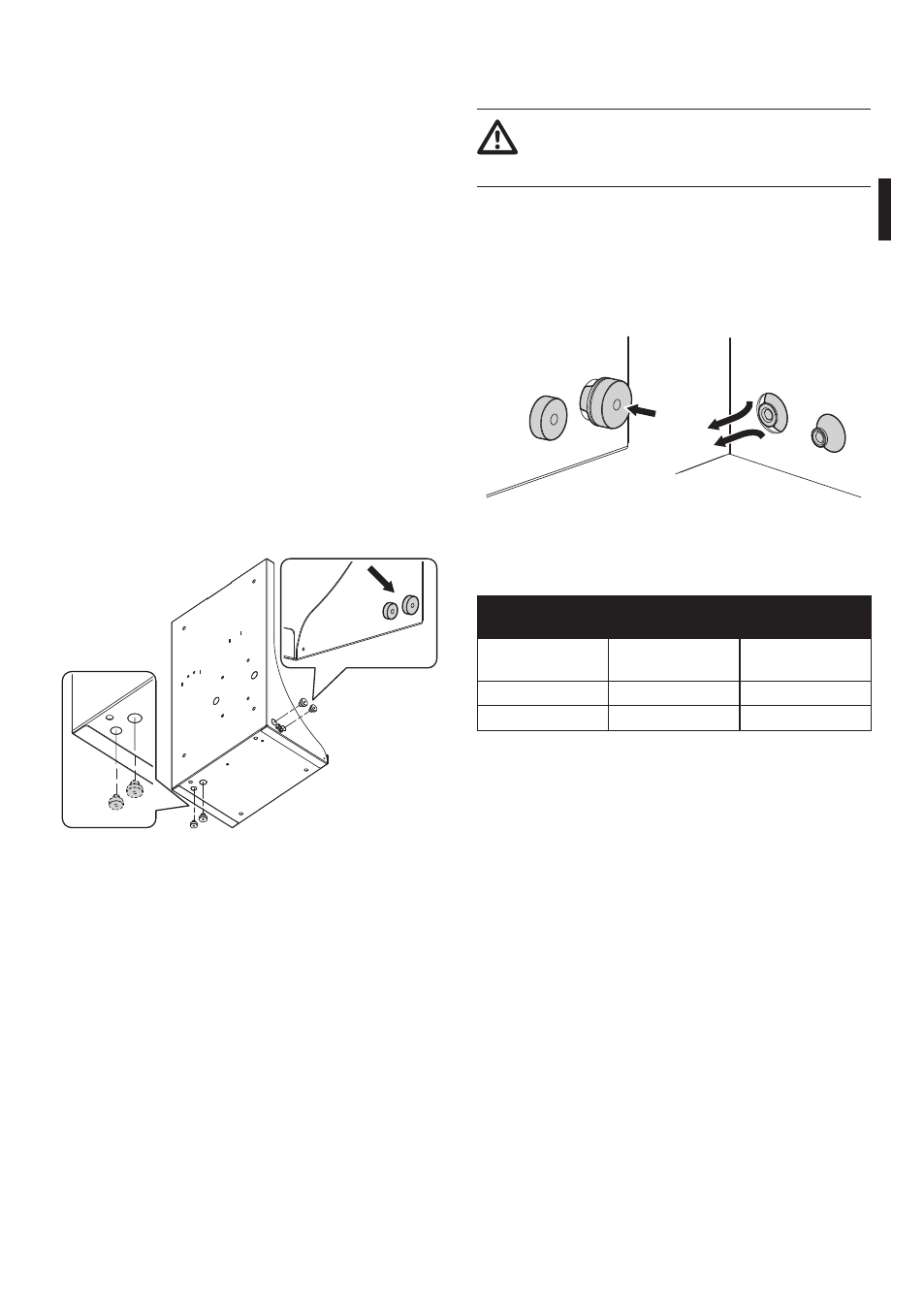

5.4.1 Percer le boîtier (en option)
Le produit est fourni avec 2 trous munis d'anneaux
d'étanchéité pour le passage du câble d'alimentation
de l'électrovanne et du tuyau de refoulement. Pour
le montage d'autres anneaux d'étanchéité, d'autres
trous sur le fond et sur le côté gauche peuvent être
ouverts comme alternative.
Fig. 6
5.4.2 Montage des anneaux
d'étanchéité (en option)
Pendant le montage il faut faire attention à
ne pas endommager le caoutchouc pour ne
pas compromettre son imperméabilité.
Placer l'anneau d’étanchéité en face du trou. Prendre
l'anneau d’étanchéité par l’extérieur avec une pince
ou un outil similaire. Le tirer en le faisant passer à
travers le trou jusqu'à la sortie complète de la partie
conique. L'anneau d'étanchéité en position finale
devra adhérer complètement au trou de passage.
Fig. 7
Limites d’utilisation du diamètre du trou de passage
et celui des câbles utilisés.
LIMITES D'UTILISATION DU DIAMÈTRE DU TROU DE
PASSAGE ET DU DIAMÈTRE DES CâBLES UTILISÉS
Anneau d’étan-
chéité
Ø Trou de passage
(mm)
Limites Ø câble
(mm)
M16 16.5 5-9
M20 20.5 8-12
Tab. 1
