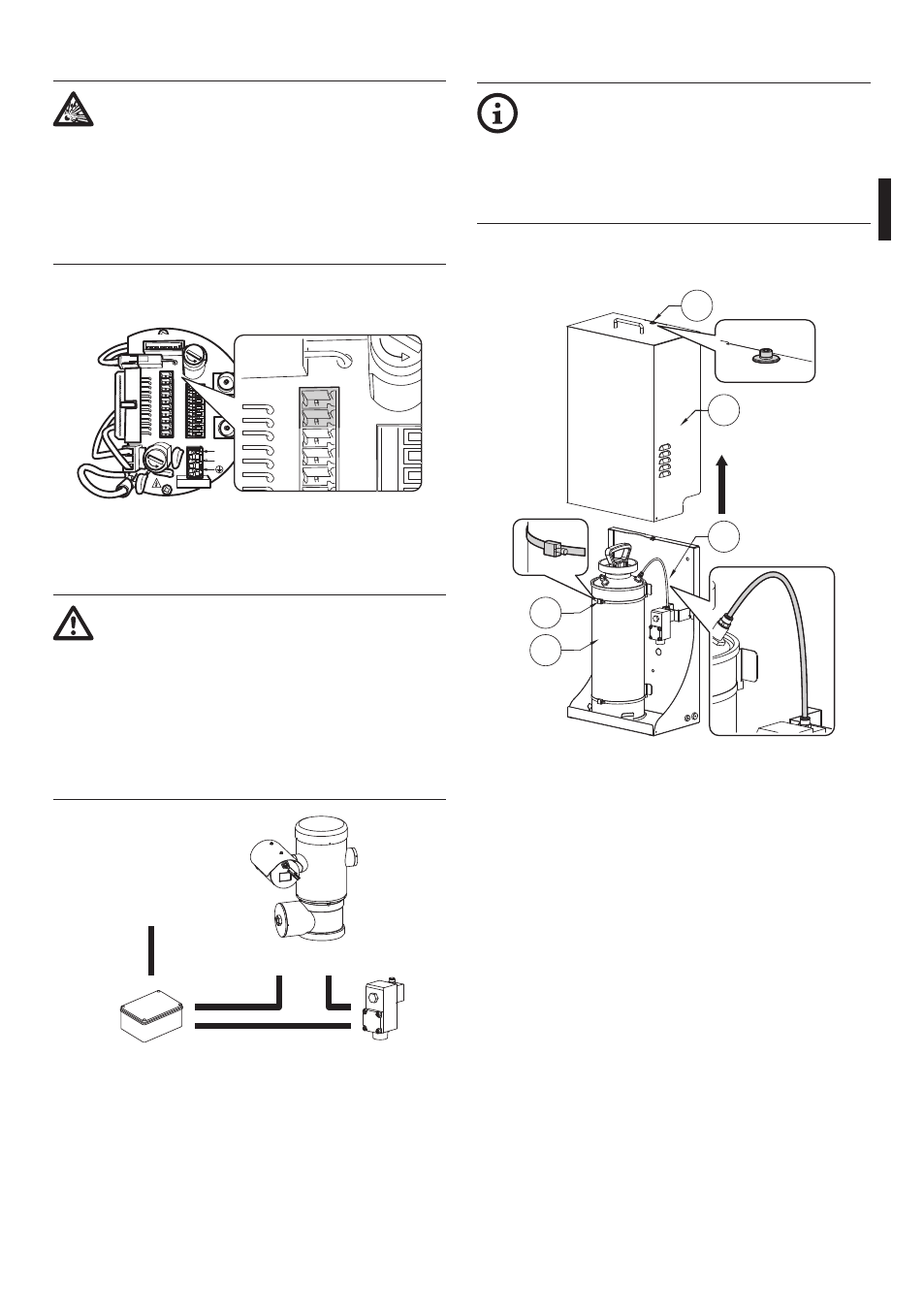

6.1.2.2 Branchement à la tourelle

Les connexions électriques entre

l'électrovanne et la tourelle doivent être

logées dans une boîte de raccordement

antidéflagrant. La boîte de raccordement

antidéflagrant doit etre adaptée au

classement, selon les normes en vigueur, de

l'atmosphère explosive présente sur le lieu

d'installation.

Avec un raccordement sur la tourelle, le relais interne

RL2 (J3) est utilisé.

FUSE

FUSE

100nMBW3

L

N

VAR3

VAR1

AC

AL1

AL2

AL3

AL4

AL5

COM

RL1

RL1

RL2

RL2

GND

W

GND

B

A

B

A

IN

J1

J9

J6

J2

J3

J8

J4

J7

FUS1

VAR2

VIDEO - 1

VIDEO - 2

RS485

ADDRESS & PROTOCOL

FUS2

COM

RL1

RL1

RL2

RL2

J2

J3

J8

FUS2

Fig. 11

Pour activer l'alimentation de l'électrovanne,

consulter le schéma de branchement (Fig. 12, page 7).

Le relais RL2 présent sur la tourelle

est adapté aux tensions allant jusqu'à

30Vac. Utiliser exclusivement les modèles

d'électrovanne ayant des tensions de

24Vac alimentée par l'intermédiaire d'un

transformateur de sécurité. Interrompre

l'un des pôles d'alimentation de

l'électrovanne par l'intermédiaire du relais

RL2 présent sur la tourelle.

RL2 RL2

Alimentation 24Vac

par transformateur de

sécurité

Valve solénoïde

Boîte de raccordement

antidéflagrante

Fig. 12

6.1.3 Installation de la pompe

Pour les opérations d'installation ou

d'entretien de la pompe il est possible

de laisser le réservoir en position ou en

l'enlevant. Pour enlever le réservoir (01)

agir sur les colliers métalliques (02) et

décrocher le tuyau de raccordement (03).

Desserrer la vis de sécurité (04) et soulever le carter

(05).

05

03

04

02

01

Fig. 13
