5.3 Sichere Entsorgung der
Verpackungsmaterialien
Die Verpackungsmaterialien sind vollständig
wiederverwertbar. Es ist Sache des
Installationstechnikers, sie getrennt, auf jeden
Fall aber nach den geltenden Vorschriften des
Anwendungslandes zu entsorgen.
Im Falle der Rückgabe des nicht korrekt
funktionierenden Produktes empfiehlt sich die
Verwendung der Originalverpackung für den
Transport.
5.4 Auf die Installation
vorbereitende Tätigkeiten

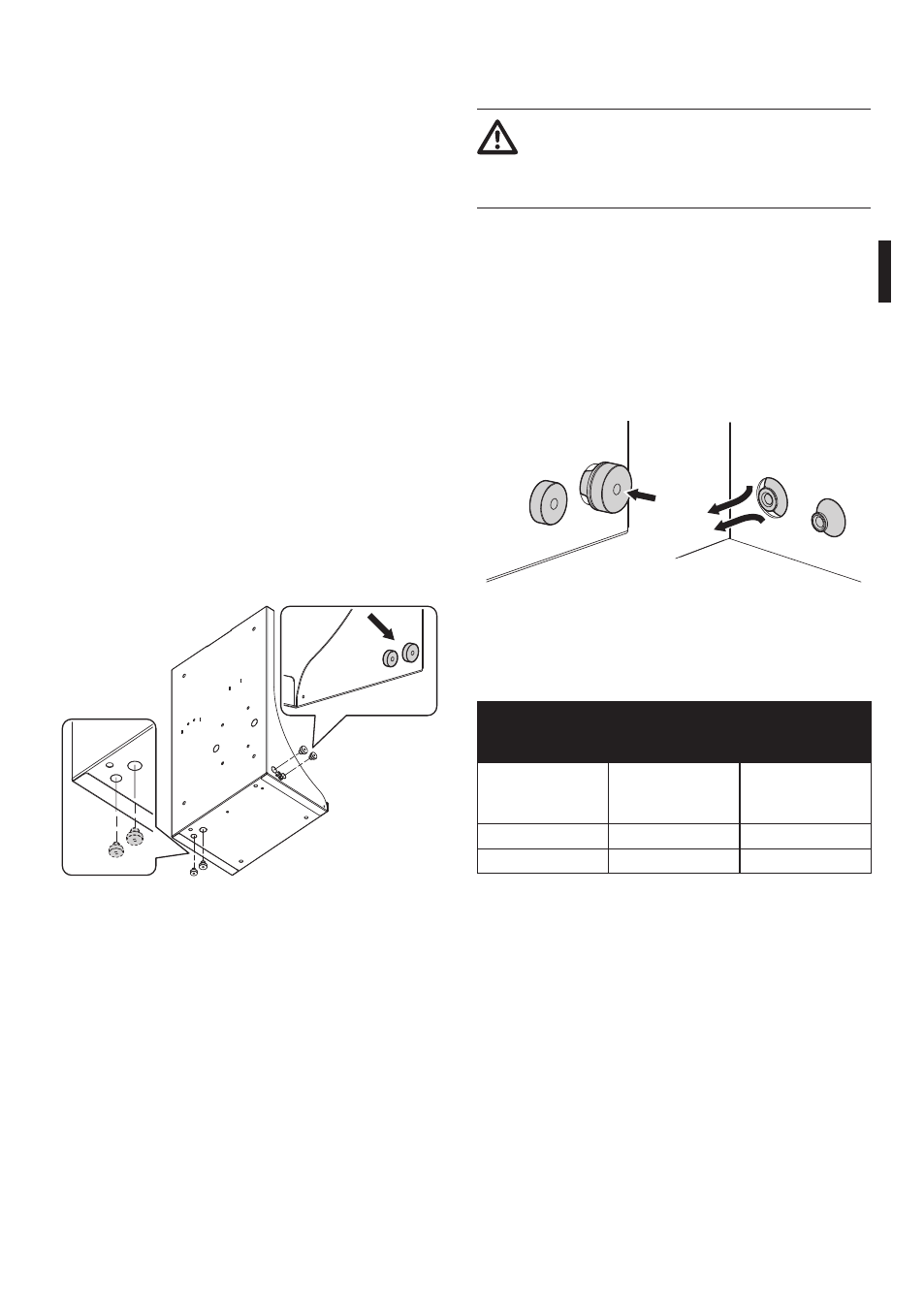

5.4.1 Durchbohrung des Kastens
(Sonderausstattung)
Das Produkt wird mit 2 Löchern mit Dichtungsringen
für den Durchgang des Versorgungskabels des
Magnetventils und der Druckleitung geliefert. Für
die Montage weiterer, alternativer Dichtungsringe
können andere Löcher am Boden und an der linken
Seite geöffnet werden.
Abb. 6
5.4.2 Montage der Dichtungsringe
(Sonderausstattung)
Während der Montage muss Acht gegeben
werden, den Gummi nicht zu beschädigen,
um nicht die Impermeabelität zu
gefährden.
Den Dichtungsring am Loch positionieren. Den
Dichtungsring von außen mit einer Zange oder
einem ähnlichen Werkzeug ergreifen und durch das
Loch hindurchziehen (Fig. 2), bis der kegelförmige
Teil vollständig ausgetreten ist, der vollständig an der
Kabelführungsöffnung anliegen muß (Fig. 3). Es durch
das Lochziehen, bis der kegelförmige Teil vollständig
heraus ist. Der Dichtungsring in der Endstellung muss
sich vollständig an des Durchgangsloch anpassen.
Abb. 7
Gebrauchsbeschränkungen des Durchmessers der
Kabelführungsöffnung und des Durchmessers der
verwendeten Kabel.
NUTZUNGSGRENZEN DES
DURCHGANGSLOCHDURCHMESSERS UND DES
DURCHMESSERS DER BENUTZTEN KABEL
Gummi-
dichtungsring
Ø
Führungsöffnung
(mm)
Grenzwerte Ø
Kabel (mm)
M16 16.5 5-9
M20 20.5 8-12
Tab. 1
