Videotec MAXIMUS WASEX - Manual (Page 45)

Bedienungslanleitung - D
eutsch - DE
7

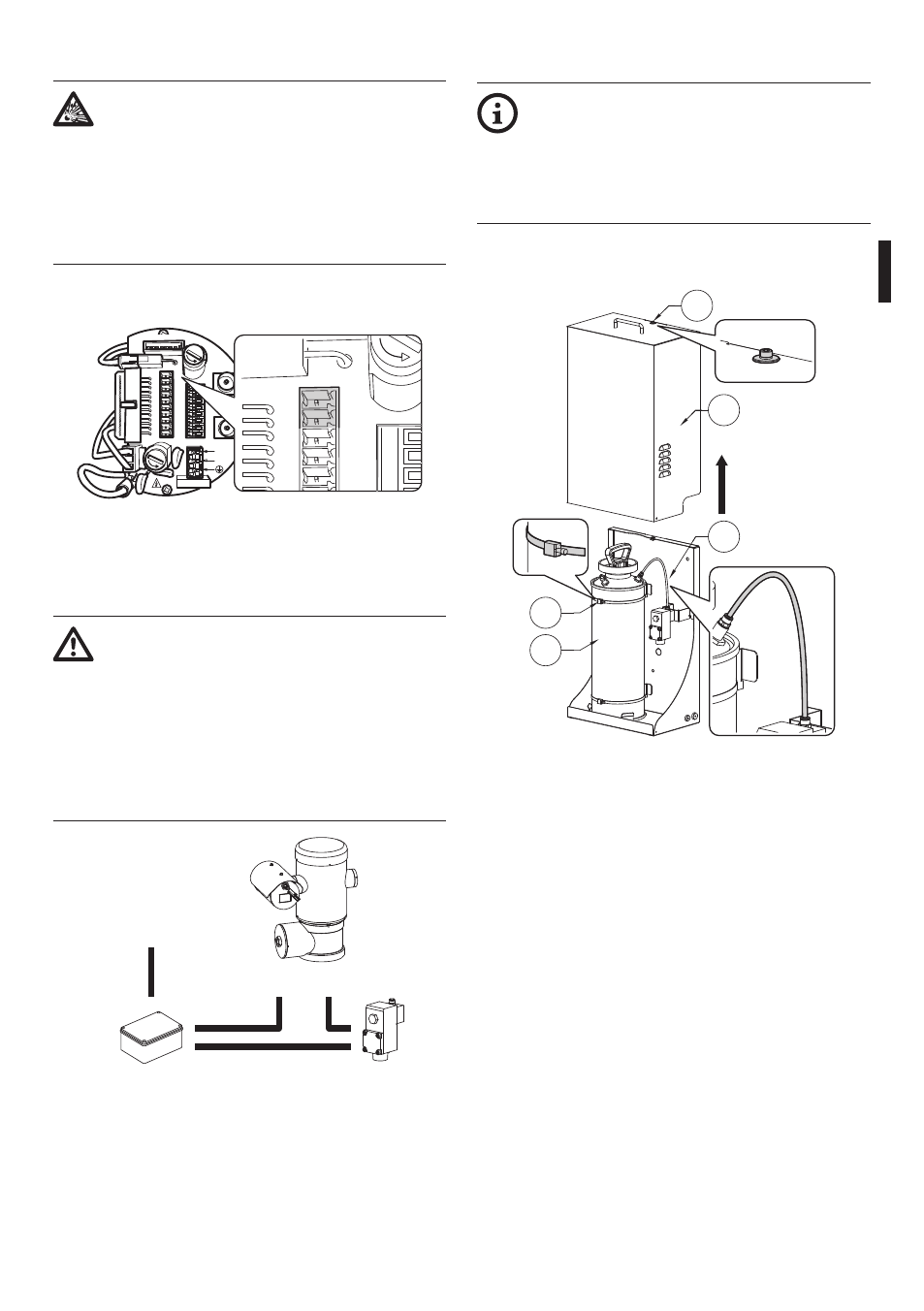

6.1.2.2 Schwenkanschluss
Die elektrischen Anschlüsse zwischen
Elektroventil und Schwenkung müssen
in der Explosionsschutz-Anschlussdose
untergebracht sein. Die Explosionsschutz-
Anschlussdose, muss, gemäß der
geltenden Normen, der Klassifikation der
explosiven Atmosphäre im Installationsort
entsprechen.
Im Fall eines Anschlusses an die Schwenkvorrichtung,
wird das interne Relais RL2 (J3) benutzt.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J9 J6
J2
J3 J8
J4
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
COM
RL1
RL1
RL2
RL2
J2
J3
J8
FUS2
Abb. 11
Um die Versorgungs des Magnetventils
einzuschalten, ist sich an den Anschlussplan zu
halten. (Abb. 12, Seite 7).
Das in der Schwenkvorrichtung enthaltene
Relais RL2 ist für eine Spannung
bis 30Vac ausgelegt. Ausschließlich
Magnetventilmodelle mit einer Spannung
von 24Vac verwenden, die über den
Sicherheitstransformator gespeist
werden. Einen der Versorgungspole des
Magnetventils mit Hilfe des Relais RL2 in
der Schwenkvorrichtung unterbrechen.
RL2 RL2
Versorgung 24Vac über
Sicherheitstransformator
Solenoidventil Explosionssichere An-
schlussdose
Abb. 12
6.1.3 Installation der Pumpe
Bei den Installations- oder
Wartungsarbeiten der Pumpe kann der
Tank in Position gelassen oder entfernt
werden. Um den Tank (01) zu entfernen,
die Metallschellen (02) betätigen und die
Anschlussleitung (03) aushaken.
Das Sicherheitsventil (04) abdrehen und das Gehäuse
(05) anheben.
05
03
04
02
01
Abb. 13
