Videotec MAXIMUS WASEX - Manual (Page 47)

Bedienungslanleitung - D
eutsch - DE
9

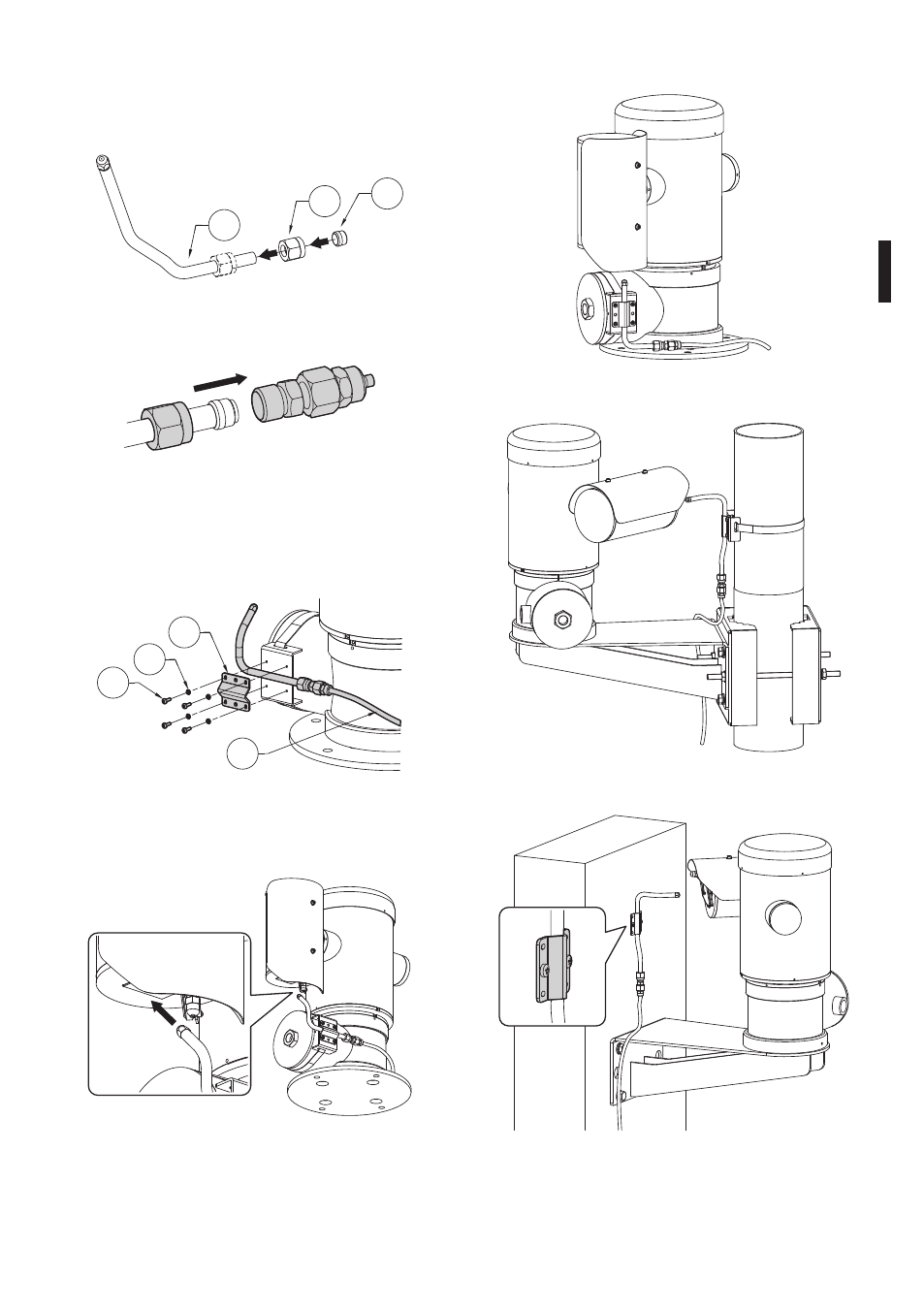

Ggf. Rohr der Scheibenwascheinheit (01) kürzen.
Mutter (02) aufschrauben und entlang des Rohres
gleiten lassen. Rohrende in den Dichtkegel (03)
stecken.
03
01
02
Abb. 20
Die Mutter auf dem Anschlußstück festschrauben.
Abb. 21
Die Leitung mit dem Bügel (01), den Schrauben (02)
und den Unterlegscheiben (03), alles im Lieferumfang
enthalten, an der Stütze der Scheibenwaschanlage
fixieren. Druckrohr anschließen (04).
02
03
01
04
Abb. 22
Zur Kalibrierung des Strahls die Düse auf die
Gehäusescheibe richten.
Abb. 23
Zur Einschaltung der Waschanlage das Handbuch des
Schwenk-Neige-Kopfes einsehen.
6.1.4.1 Montagebeispiel
Abb. 24
Abb. 25
Abb. 26 Rohr mittels Unterlegplättchen an der Wand befesti-
gen.
