Ag Leader ParaDyme Remote Engage Foot Pedal Installation User Manual
Foot pedal connection for ontrac2 on the display

Ag Leader Technology
Remote Engage Foot Pedal
OnTrac2& ParaDyme
Installation Instructions
PN: 2005966
Nov 2013 – Rev B
1
HARNESS, ESC, CAN
Remote Engage Connection
The Ag Leader Remote Engage Foot Pedal is designed to allow the operator to easily engage or
disengage the OnTrac2 or ParaDyme steering system.

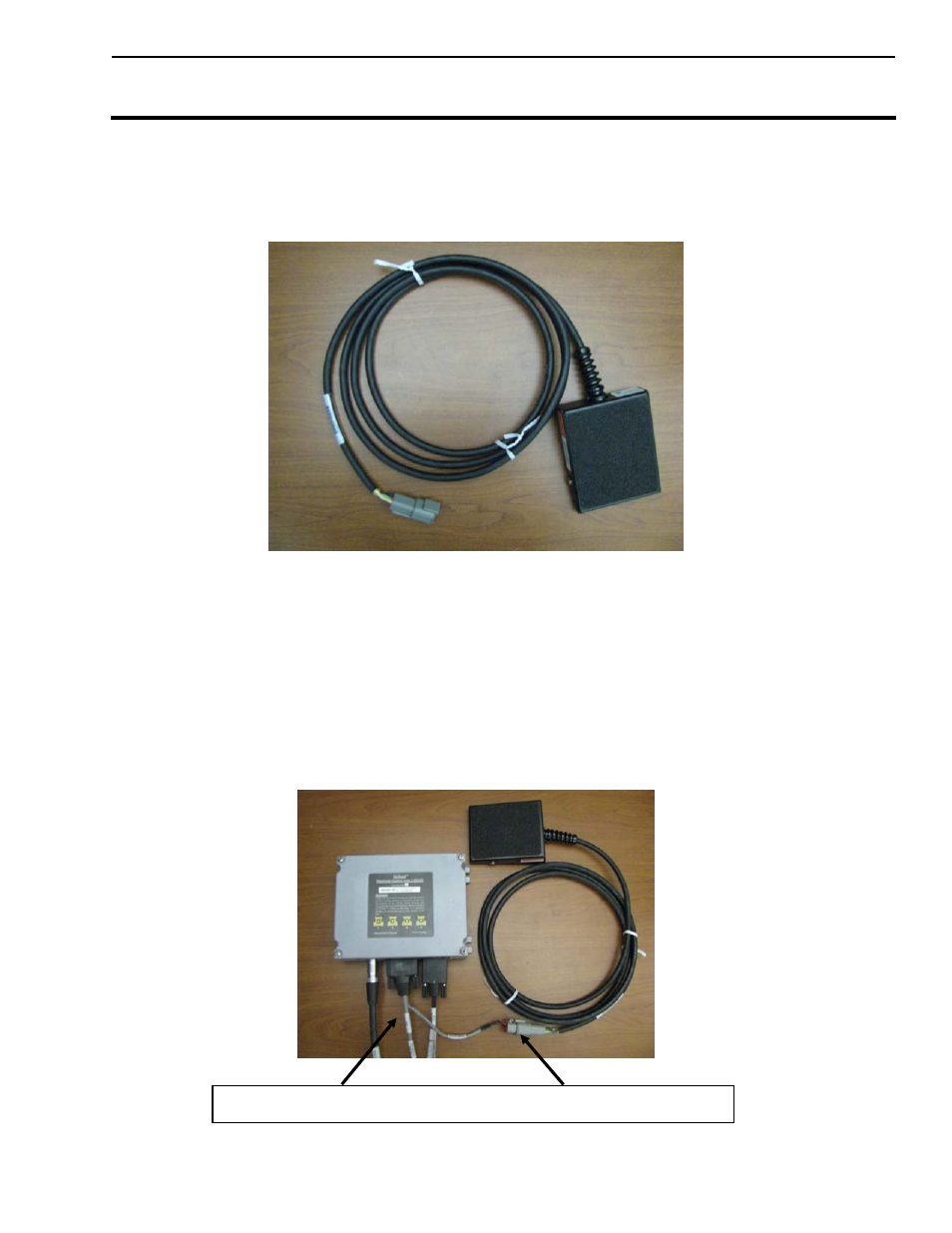

Remote Engage Foot Pedal PN: 4001990
Figure 1
Foot Pedal Connection for OnTrac2 on the display.
For use with the OnTrac2 steering system the Remote Engage Foot Pedal connects to the 4-pin
Deutsch connector labeled REMOTE ENGAGE and located on cable PN 201-0447-01
HARNESS, ESC, CAN near the ECU2.
Note: If the installation requires a longer cable PN: 4002140 Remote Engage Extension
Cable may be needed.
Figure 2
