4

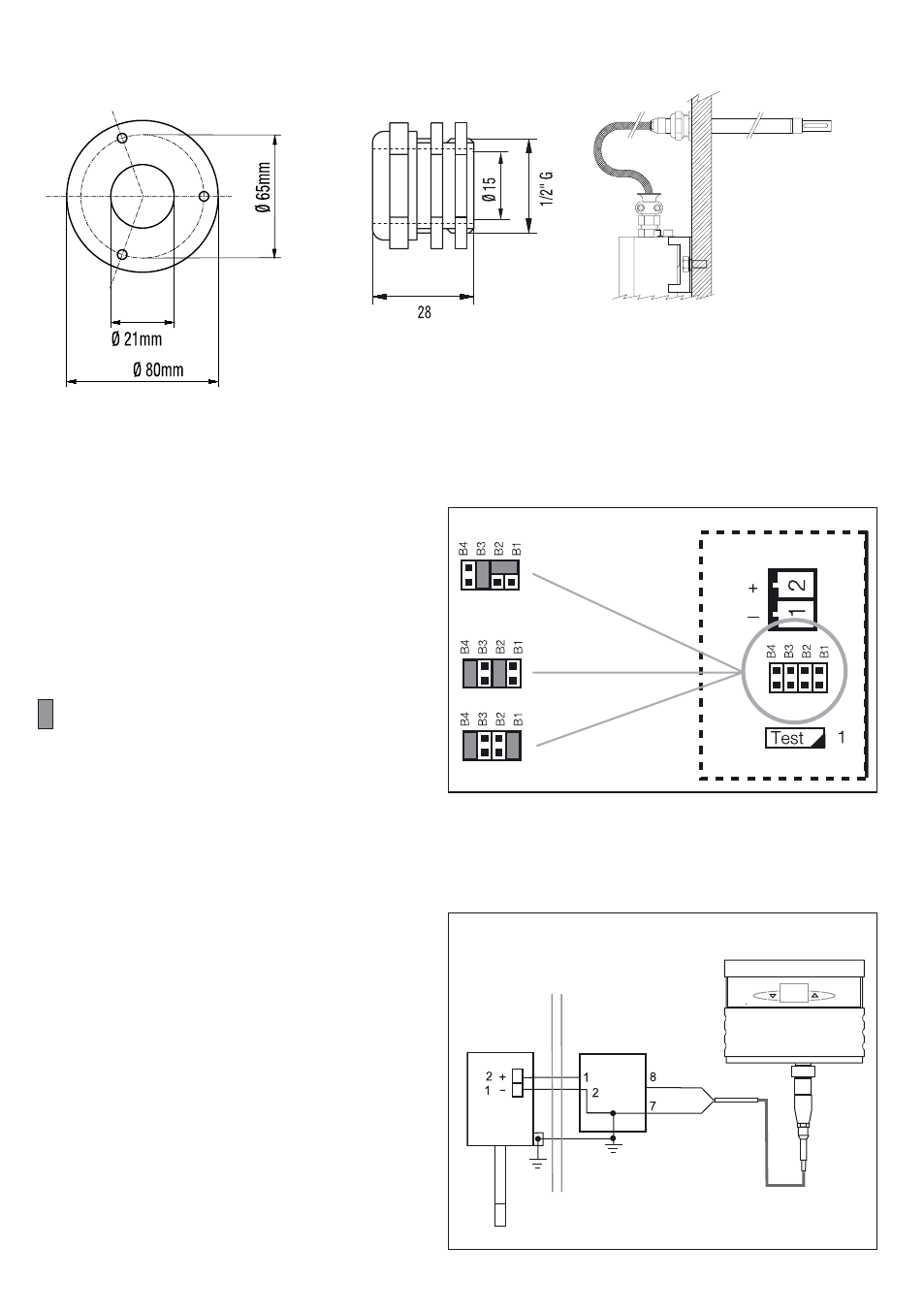

AGRO- Verschraubung
3. Verwendungsmöglichkeiten und elektrische Installation
Der eigensichere Messumformer kann konfiguriert werden für den Einsatz als:
1. Kombinierter Messumformer
für relative Feuchte und Temperatur.
Signalverarbeitung durch Messumformer Typ HygroFlex.
2. 2-Leiter-Messumformer für relative Feuchte, 4...20mA
3. 2-Leiter-Messumformer für Temperatur, 4...20mA
Die Konfiguration erfolgt durch Jumper auf dem Elektronikprint
des eigensicheren Messumformers.
= Jumperposition
Die Messumformer sind ab Werk zur kombinierten Messung von
Feuchte und Temperatur eingestellt, gemäss Blockschema.
3.1 Kombinierter Feuchte-und Temperatur-Messumformer (Werkseinstellung)
Auswertung und Speisung via Zenerbarriere und Messumformer Typ HygroFlex
Digitales DIO Signal
Bei Verwendung anderer als der vorge-
sehenen Zenerbarrieren Pepperl&Fuchs Z722
bzw. Z788.H können die Nummern der Anschlussklemmen
der Zenerbarrieren varieren
- Max. Kabellänge zwischen eigensicherem
Messumformer und HygroFlex = 200m
- Zu verwendendes Verbindungskabel zwischen
eigensicherem Messumformer und Zenerbarriere: ET-7018
- Zu verwendendes Verbindungskabel zwischen
Zenerbarriere und HygroFlex: AC1617/ZBXXX
- Anschluss und Typ der zu verwendenden
Zenerbarriere gemäss Blockschema (Pepperl&Fuchs Z722)
Blockschema
Ex-Zone sichere Zone
eigensicherer
Messumformer Zenerbarriere Z722
Anschlusskabel
AC1617
grün
grau
Feuchte und Temperaturmessung
Digital
DIO (%rF +°C)
Analog
%rF
°C
☞
Flanschbefestigung für Kanal- und Kabelfühler
Fühlerbefestigung wie bei Kanalmodell, Variante B
