Istruzioni per la Vs. sicurezza:
Nota:
Questo simbolo evidenzia un’informazione che contiene istruzioni importanti per un corretto funzionamento.
La non osservanza di queste indicazioni può comportare un cattivo funzionamento.
Attenzione:
Questo simbolo evidenzia un’informazione la cui non osservanza può portare a seri danni materiali. Le istruzioni
per la sicurezza devono essere strettamente osservate.
Avviso importante per l’installazione:

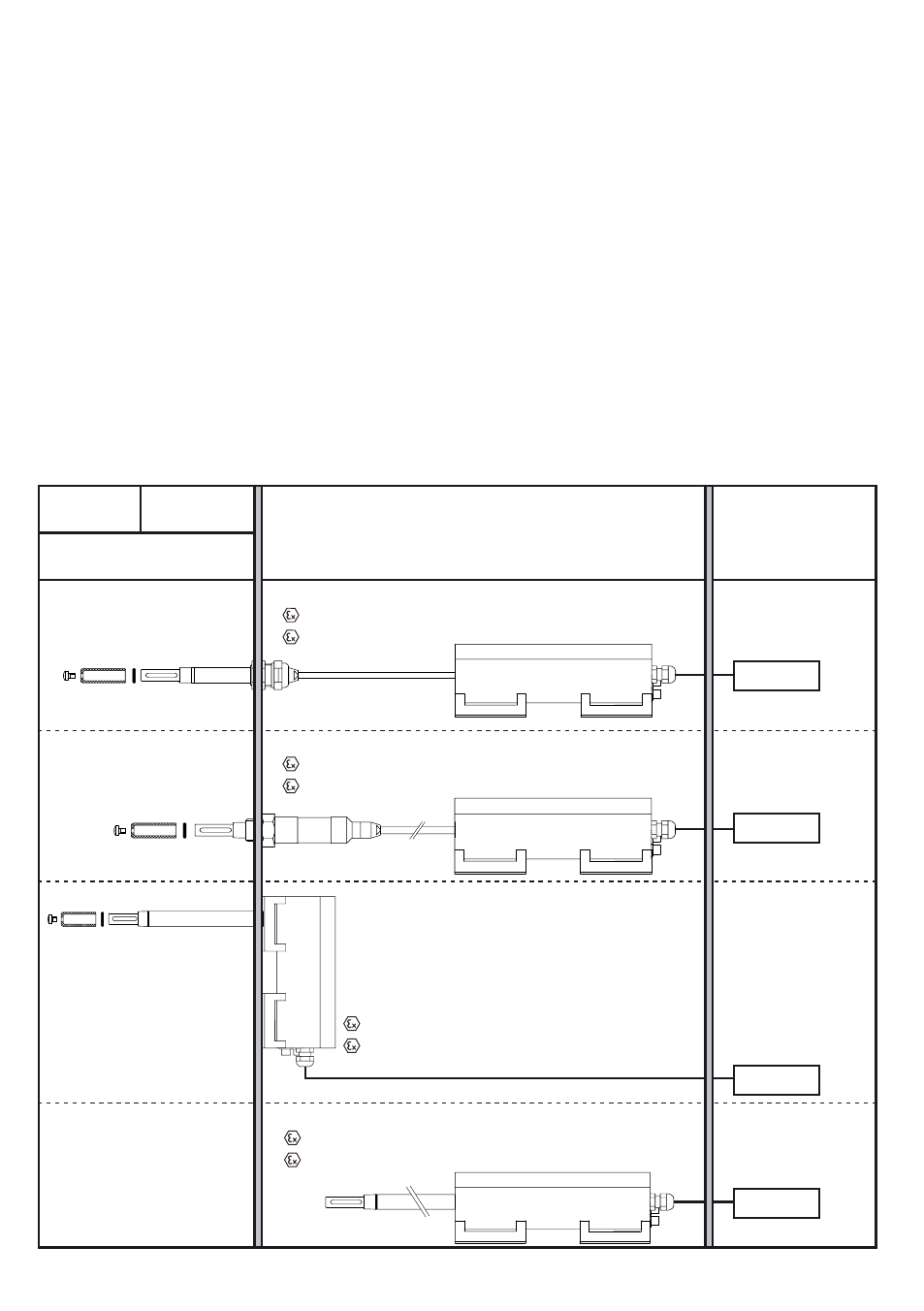

Installazione in atmosfera gas:
Zona 0:
Solo il sensore ed il tubo possono essere inseriti in zona 0
Classe di temperatura T5
Zona 1: Il trasmettitore completo deve essere installato in zona 1
Classe di temperatura T6 in atmosfera gas
Installazione in antmosfera polvre:
Zona 20: In zona 20, le sonde devono operare solo con filtro d‘acciaio sinterizzato
Zona 21: Il transmettitore completo deve essere installato in zona 21
☞
☞
☞
Zone 0/20 Zone 1/21
T5 T6
Class ll, Division1
Group E,F,G
Zone 1/21
T6
Class l, Division1
Group A, B, C, D Zona sicura
Barriera Zener
In zone 20/21, solo il
filto in acciaio sinteriz-
zato e per messo.
In zone 20, solo il filto
in acciaio sinterizzato
e per messo.
HygroClip IC-1-EX
ll 1 G EEx ia llC T5 risp. ll 2 G EEx ia lC T6
II 1/2 D IP6X T 80°C
HygroClip IE-1-EX
ll 1 G EEx ia llC T5 risp. ll 2 G EEx ia lC T
II 1/2 D IP6X T 80°C
HygroClip ID-1-EX
ll 1 G EEx ia llC T5 risp. ll 2 G EEx ia lC T
II 1/2 D IP6X T 80°C
HygroClip IW-1-EX
ll 1 G EEx ia llC T5 risp. ll 2 G EEx ia lC T6
II 2D IP6X T 80 °C
