29
A
3.2 Trasmettitore di umidità relativa
Sistema 2 fili
4…20mA = 0…100 %ur
Collegamento attraverso barriera Zener Z788.H
- Lunghezza massima del cavo tra
trasmettitore a sicurezza intrinseca e
elaboratore di segnale = 200m
- Cavo di connessione tra trasmettitore a
sicurezza intrinseca e barriera Zener: E-7018
- Connessione e tipo di barriera Zener da
usare secondo schema
3.3 Trasmettitore di temperatura
Sistema 2 fili
4…20mA = 0…100 °C
Collegamento attraverso barriera Zener
Schema di connessione, collegamenti e barriera Zener come per trasmettitore di umidità.
4. Messa in opera
Tutti i trasmettitori industriali ROTRONIC sono calibrati in fabbrica. Ulteriori controlli durante il montaggio non sono necessari.
4.1 Protezione dei sensori
Per un uso corretto in differenti condizioni ambientali (inquinamento, alte velocità dell’aria), sono disponibili vari tipi di filtri.
Velocità dell’aria consentite con:
gabbia di protezione
fino a 3 m/sec Codice Ord.
filtro in rete metallica fino a 20 m/sec Elemento a rete SP-M15
filtro in teflon o polietilene fino a 20 m/sec Elemento in teflon SP-T15
filtro in acciaio sinterizzato fino a 40 m/sec Elemento sinterizzato SP-S15
5. Fonti d’errore
Le misurazioni di umidità relativa possono essere influenzate dai seguenti fattori:
- Errori di temperatura
a causa di un tempo di adattamento troppo breve, pareti fredde, correnti d’aria, raggi solari,ecc.
- Errori di umidità
sono dovuti a presenza di vapore saturo, schizzi d’acqua, gocce d’acqua o condensazione sul sensore. La riproducibilità e la stabilità
di misura non sono influenzate da questi fattori anche se la sonda è stata esposta per lungo tempo ad alte umidità o a vapore in
saturazione.
- Filtro sporco
a causa di polveri nell’aria. Può essere evitato mediante l’uso di filtri appropriati (vedi 4.1).
Sostituire o pulire i filtri periodicamente a seconda del grado di sporcizia dell’ambiente misurato.
Il sensore non è sensibile ad agenti chimici fino a quando le concentrazioni rientrano nei valori consentiti
(valori MAK). A concentrazioni più elevate o in caso di contatto con sostanze chimiche liquide, consultare il
costruttore. (Valori MAK = esposizione massima consentita nell’ambiente di lavoro).

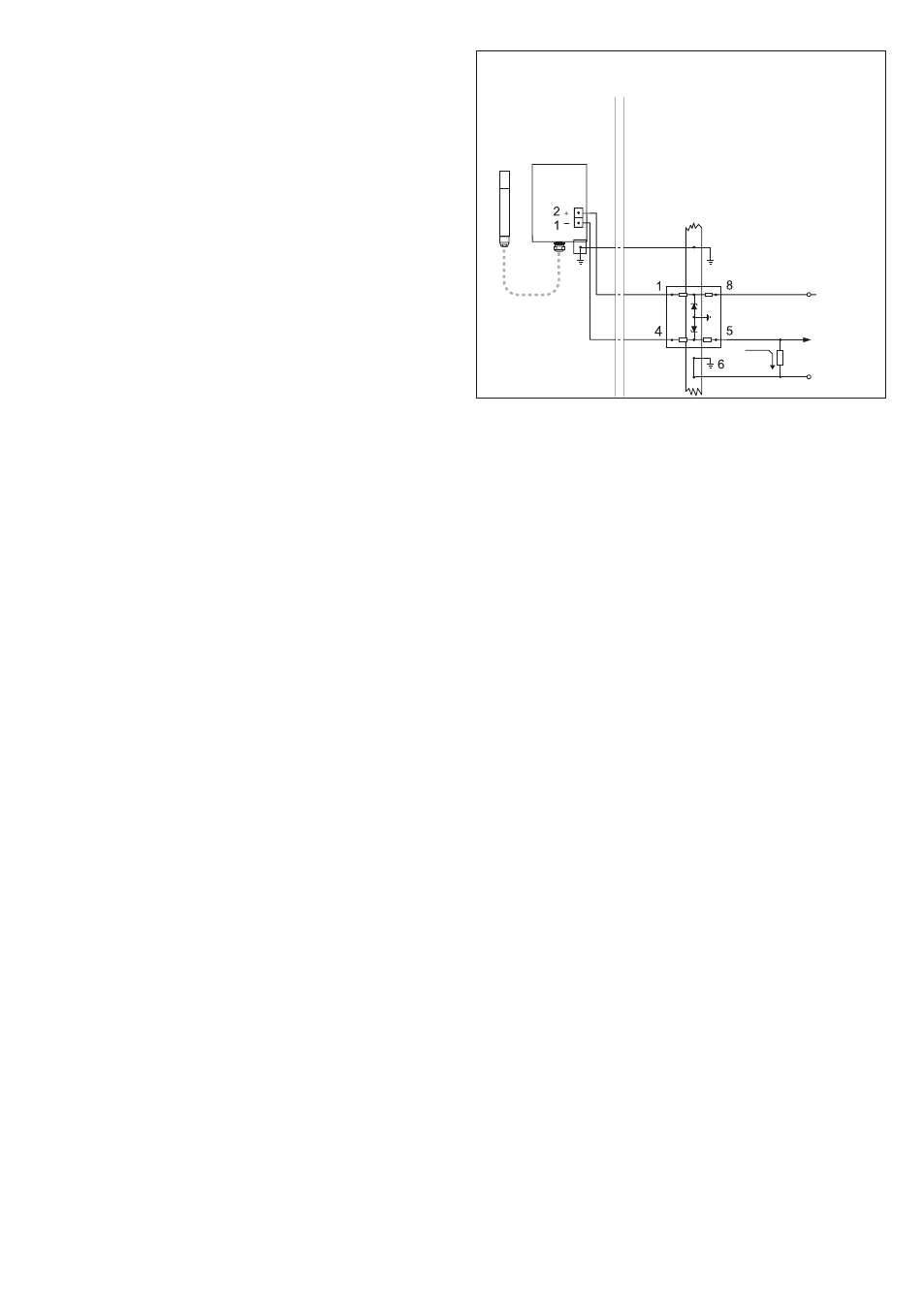

Schema di connessione
Linea messe a terra
(bilancamento del potenziale)
Zona esplosiva Zona Sicura
+26V max.
U
A
0
4...20mA
Barriera Zener Z788.H
