27
1. Introduzione
I trasmettitori della serie a sicurezza intrinseca HygroClip IC–EX, ID–EX, IE–EX, e IW–EX sono strumenti per la misura dell’umidità
relativa e della temperatura idonei ad operare in zone pericolose.
I trasmettitori sono conformi agli Standard Europei EN 50014, EN 50020, EN 50284 e EN 50281-1-1.
In zone pericolose il trasmettitore deve sempre operare mediante barriera Zener opurre amplificatore de
seperatione galvanica!
La separazione galvanica tra la linea dei segnali e l’alimentazione è obbligatoria. Per fare ciò, raccomandi-
amo di utilizzare un trasmettitore della serie HygroFlex scelto tra i modelli HTS 11X, HTS 21X, HTS 31X, HTS
11D, HTS 21D, HTS 31D.
Ulteriori copie di questo manuale d’uso possono essere richieste sia alla ROTRONIC AG sia ai suoi distributori.
2. Installazione

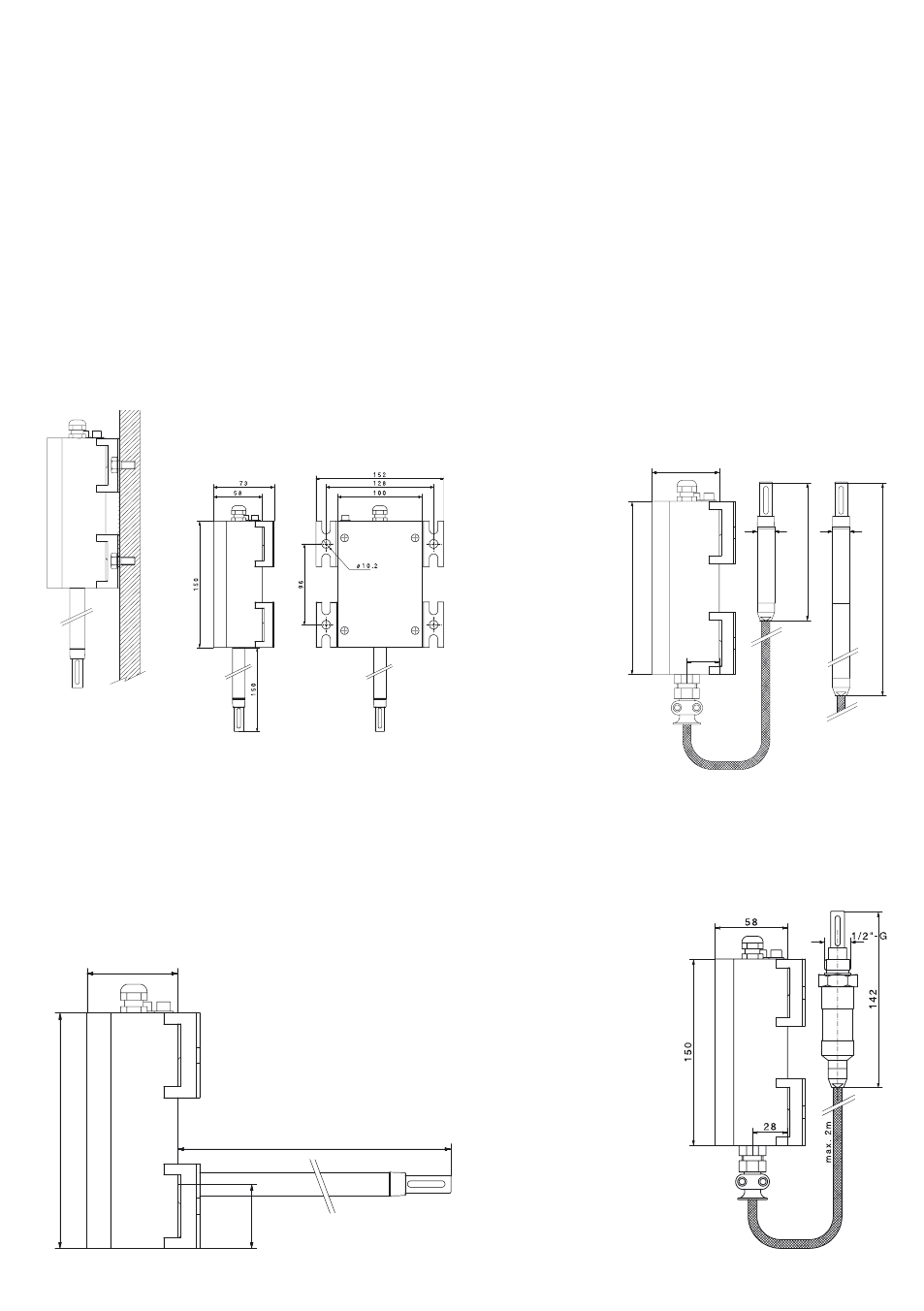

2.1 Montaggio
A
Variante A: Montaggio come tipo a parete
Variante B : Fissaggio della sonda mediante raccordo
AGRO e flangia. La flangia è necessaria solo quando non è possibile
usare solamente il raccordo AGRO.
Tipo a parete
Montaggio del trasmettitore con 4 viti (non incluse)
Tipo a condotta
Tipo sonda a cavo
41
150
5 8
2 5 0
150
58
max. 2.0m
28
120
ш 15
270
ш 15
Sonda a vite
Nota:
La sonda deve essere avvitata
prima del fissaggio definiti-
vo della scatola per evitare
l’avvolgimento del cavo.
