2
Sicherheitshinweise:
Hinweis:
Dieses Symbol weist auf eine Information hin, die wichtige Angaben hinsichtlich der Verwendung enthält.
Das Nichtbefolgen kann zu Störungen führen.
Achtung:
Dieses Symbol weist auf eine Information hin, deren Nichtbeachtung zu um fangreichen Sachschäden führen
kann. Die Sicherheitshinweise sind unbedingt zu be achten.

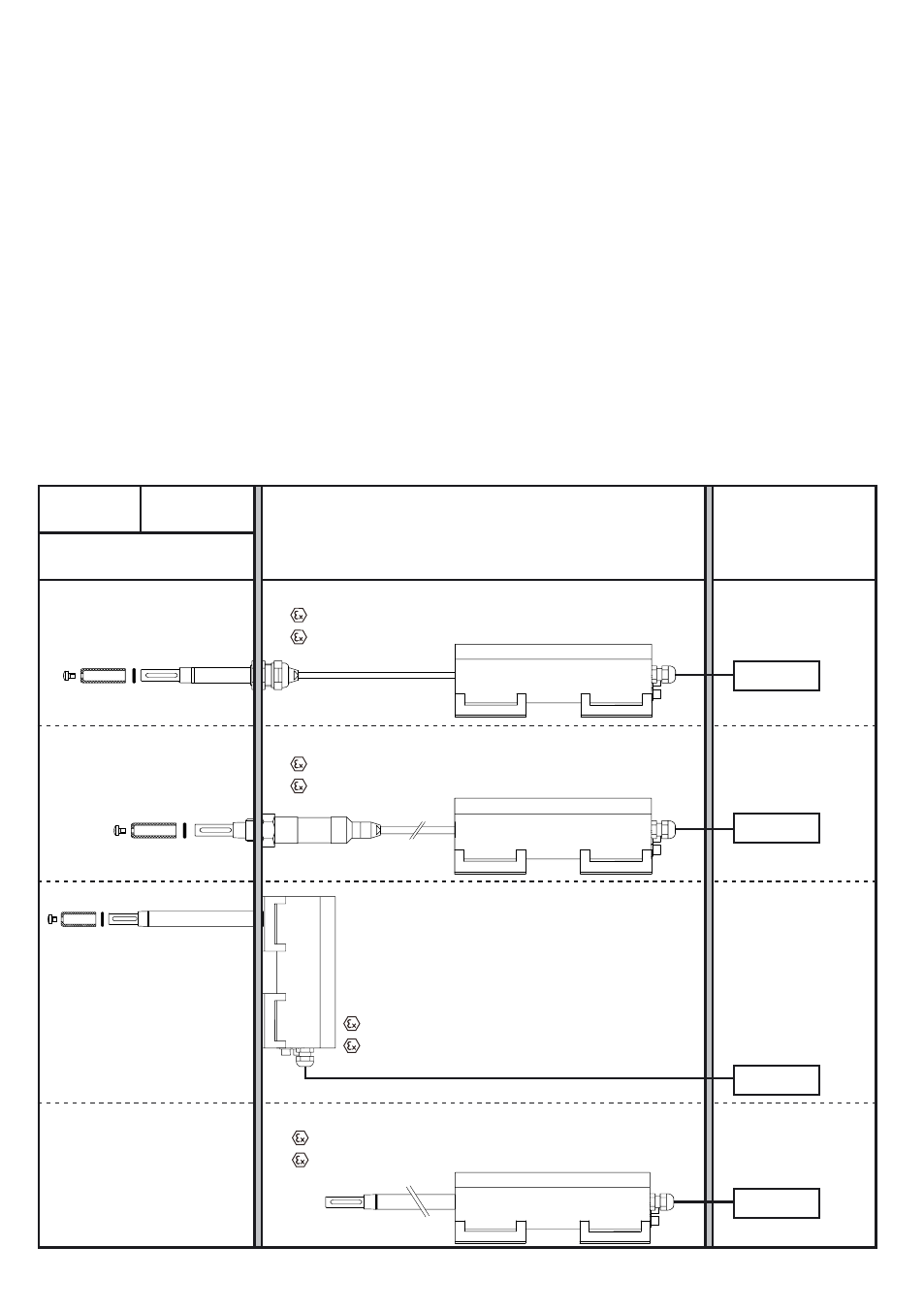

Wichtiger Hinweis für die Installation:
Installation in Gas Atmosphäre:
Zone 0:
Nur das Fühlerrohr respektive der Einschraubfühler dürfen sich in Zone 0 befinden
Temperatur Klasse T5
Zone 1: Der komplette Messumformer darf sich in Zone 1 befinden
Temperatur Klasse T6 für Gas-Atmosphäre
Installation in Staub Atmosphäre:
Zone 20:
Die Fühler dürfen in der Zone 20 ausschliesslich mit dem werksmässig montierten Stahlsinter-
filter montiert werden.
Zone 21: Der komplette Messumformer darf sich in Zone 21 befinden
☞
A
☞
☞
Zone 0/20 Zone 1/21
T5 T6
Class ll, Division1
Group E,F,G
Zone 1/21
T6
Class l, Division1
Group A, B, C, D sichere
Zone
Zenerbarriere oder
galvanische Trennung
HygroClip IC-1-EX
ll 1 G EEx ia llC T5 bzw. ll 2 G EEx ia lC T6
II 1/2 D IP6X T 80°C
HygroClip IE-1-EX
ll 1 G EEx ia llC T5 bzw. ll 2 G EEx ia lC T
II 1/2 D IP6X T 80°C
HygroClip ID-1-EX
ll 1 G EEx ia llC T5 bzw. ll 2 G EEx ia lC T
II 1/2 D IP6X T 80°C
Für Zone 20 /21 ist
ausschliesslich
der Sinterfilter zu
verwenden.
HygroClip IW-1-EX
ll 1 G EEx ia llC T5 bzw. ll 2 G EEx ia lC T6
II 2D IP6X T 80 °C
Für Zone 21 ist
ausschliesslich
der Sinterfilter
zu verwenden.
