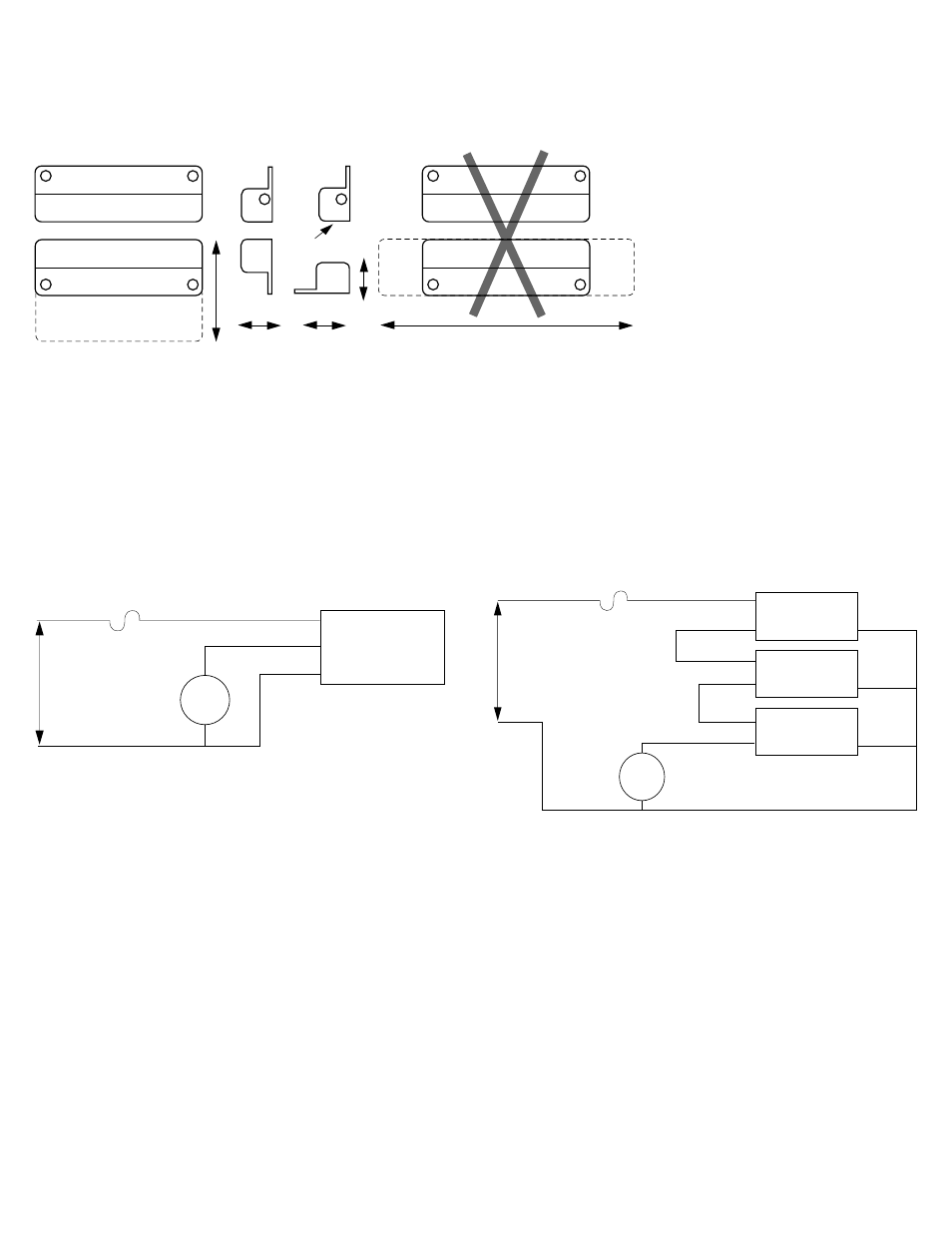

Wiring for one FailSafe GuardSwitch
™
Add a 1/2 amp
fast-acting fuse
*
in series to protect the switch from premature failure
caused by inrush-currents, tampering, or excessive vibration.
*
Use fast-acting Littlefuse 216, fast-acting Microfuse or
fast-acting Pico II fuse up to 1/2 Amp.
Black
Red
1/2A Fuse Required*
FailSafe
GuardSwitch
Load
VAC/DC
White
Wiring for two to ten FailSafe
GuardSwitches
™
in series
Add a 1/2 amp
fast-acting fuse in series to protect the switch from premature failure
caused by inrush-currents, tampering, or excessive vibration.
White
Black
Red
White
FailSafe
GuardSwitch
FailSafe
GuardSwitch
FailSafe
GuardSwitch
VAC/DC
Load
1/2A Fuse Required
Black
Red
Red
Black
White
*
Use fast-acting Littlefuse 216, fast-acting Microfuse or
fast-acting Pico II fuse up to 1/2 Amp.
Figure 3
Figure 4
Mounting Configurations
Perpendicular
Actuation
Door
Actuation
Parallel
Actuation
Rotated
Actuation
OK
OK
NO
OK
* Actuation surface
Figure 2
Three configurations are appropriate for interlock applications. The parallel
actuation can result in on/off/on signal if the actuator passes by the switch rather
than coming to rest in proximity to it. This is NOT a recommended configuration for
interlock applications.
*
