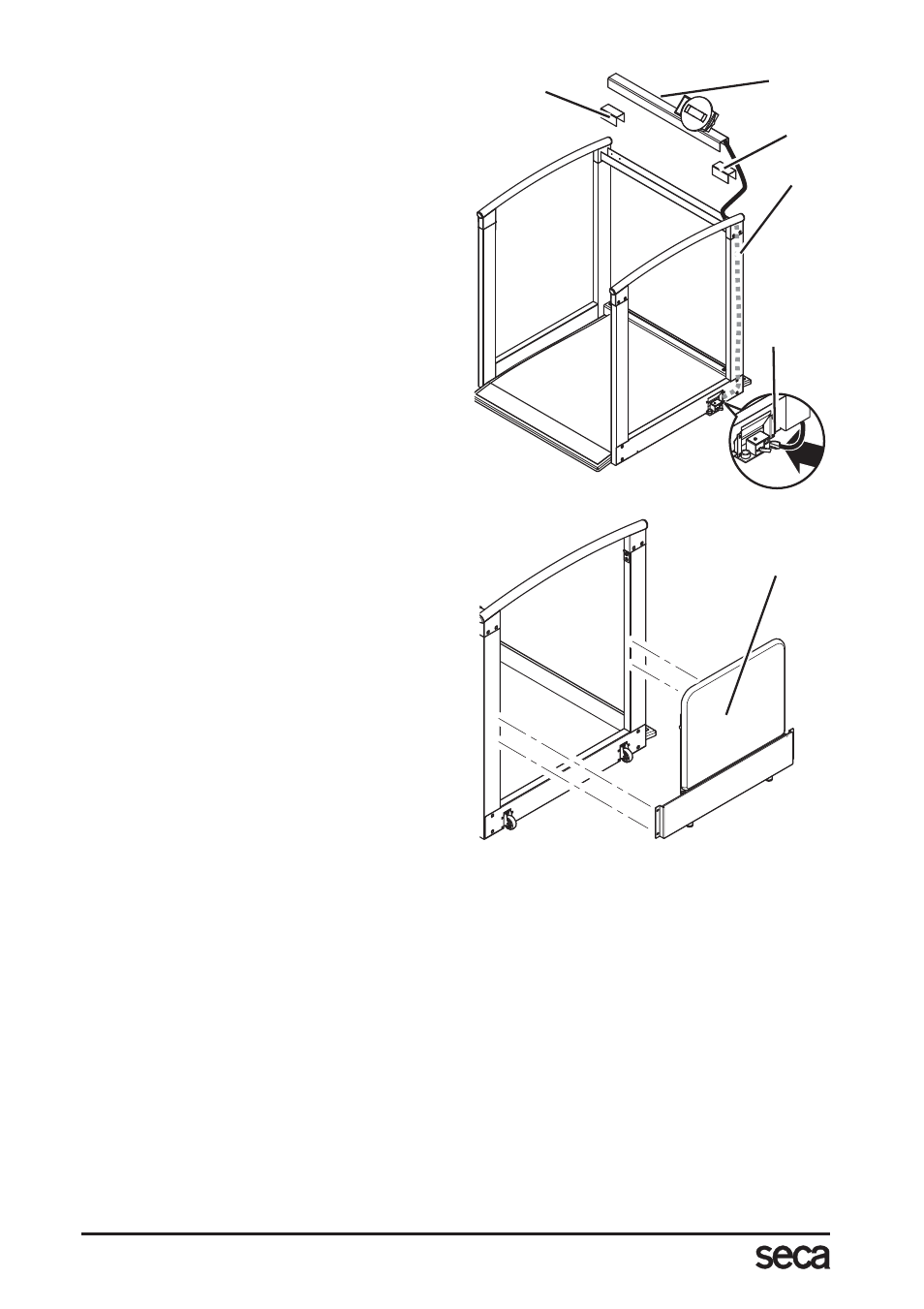

17. Svolgere il cavo di collegamento del
display dalla parte superiore destra
verso il basso (8) lungo il montate
laterale destro inferiore.
Avvertenza: non rimuovere la
fascetta legacavi dal cavo di collega-
mento. Quando si svolge il cavo,
verificare che non si incastri o si
schiacci.
18. Posizionare i cappucci (9) a destra e
a sinistra sulla barra trasversale.
19. Fissare quindi i cappucci nei due fori
esterni con le viti per lamiera con
calotta B 3,5 x 9,5.
20. Posizionare il supporto con il display
(10) sulla barra trasversale superiore.
Montare quindi le viti nei fori interni
dei cappucci.
21. Connettere il cavo di collegamento
alla scatola elettrica (11).
22. Avvitare il sedile ribaltabile (12) con le
viti con testa a calotta M6 x 20 e le
rondelle al laterale sinistro dalla parte
posteriore.
23. Rimuovere la fascetta legacavi dalle
gambe del sedile ribaltabile.
24. Applicare sulle teste delle viti a testa
svasata i relativi cappucci.
8
10
9
11
12
9
