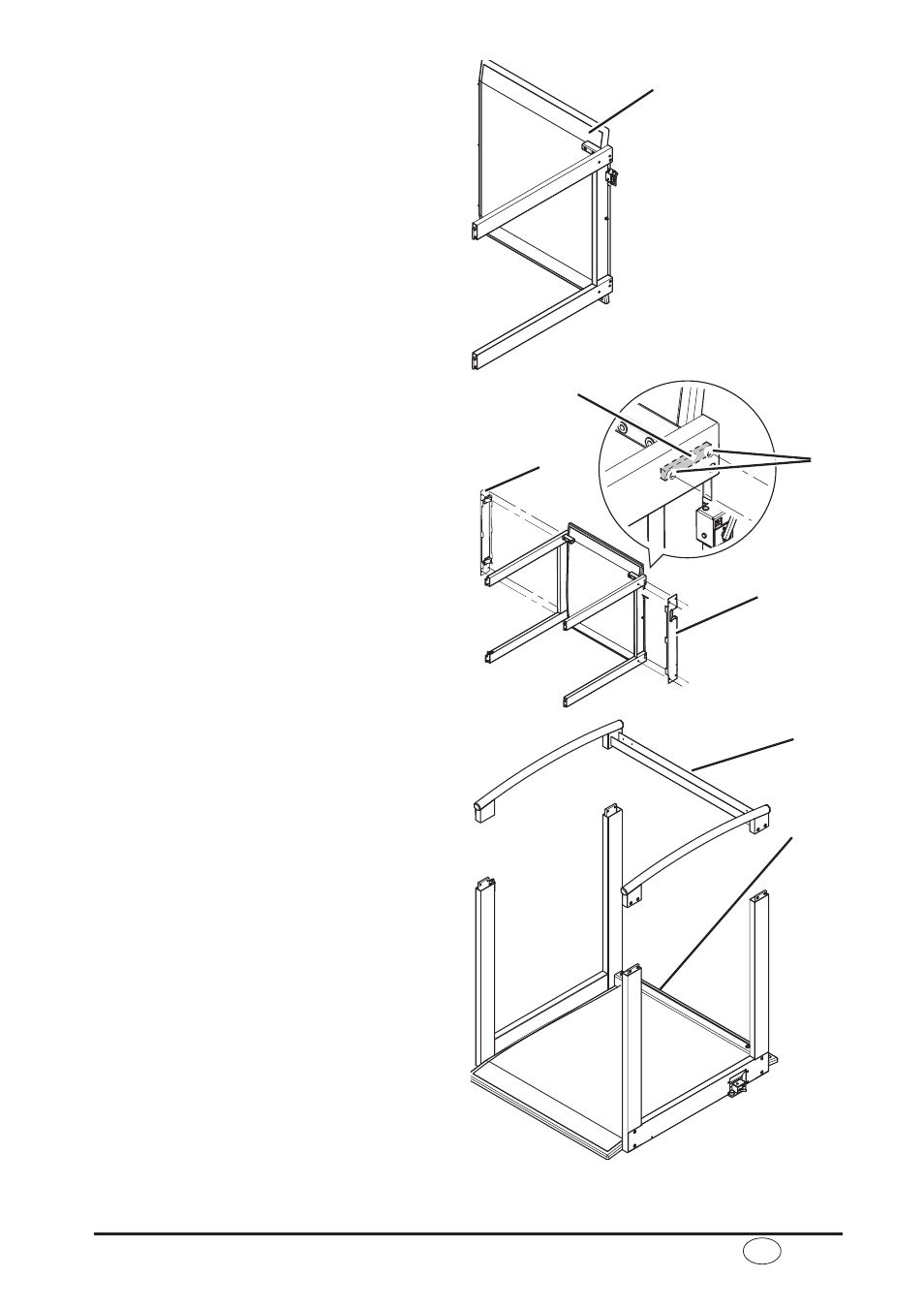

6. Tombe a balança para a frente e colo-
que-a sobre uma das partes laterais
(1).
7. Monte as porcas dianteira e traseira
com a arruela de aperto.
8. Aperte as três porcas com as chaves
de caixa e bocas fornecidas. Durante
este processo, use a chave Philips
fornecida na chave de caixa como
manípulo.
9. Volte a colocar a balança sobre a pla-
taforma de pesagem.
10. Monte a parte lateral esquerda de
modo correspondente. Para tal,
tombe a balança, depois de ter aper-
tado a porca central.
11. Remova as camadas intermédias
entre as seis cabeças de parafuso e a
armação da base de pesagem em
ambos os lados.
12. Fixe as coberturas das partes laterais
à esquerda (2) e à direita (3). Para tal,
monte em cada canto dois parafusos
de cabeça escareada (4) M6 x 12 e,
por dentro, a chapa roscada (5).
13. Volte a colocar a balança sobre a pla-
taforma de pesagem.
14. Coloque a barra de apoio (6) em
ambos elementos laterais.
15. Fixe a barra de apoio com os parafu-
sos de cabeça escareada M6 x 12.
16. Fixe a travessa inferior (7) com os
parafusos de cabeça lenticular M8 x
20 e as anilhas.
