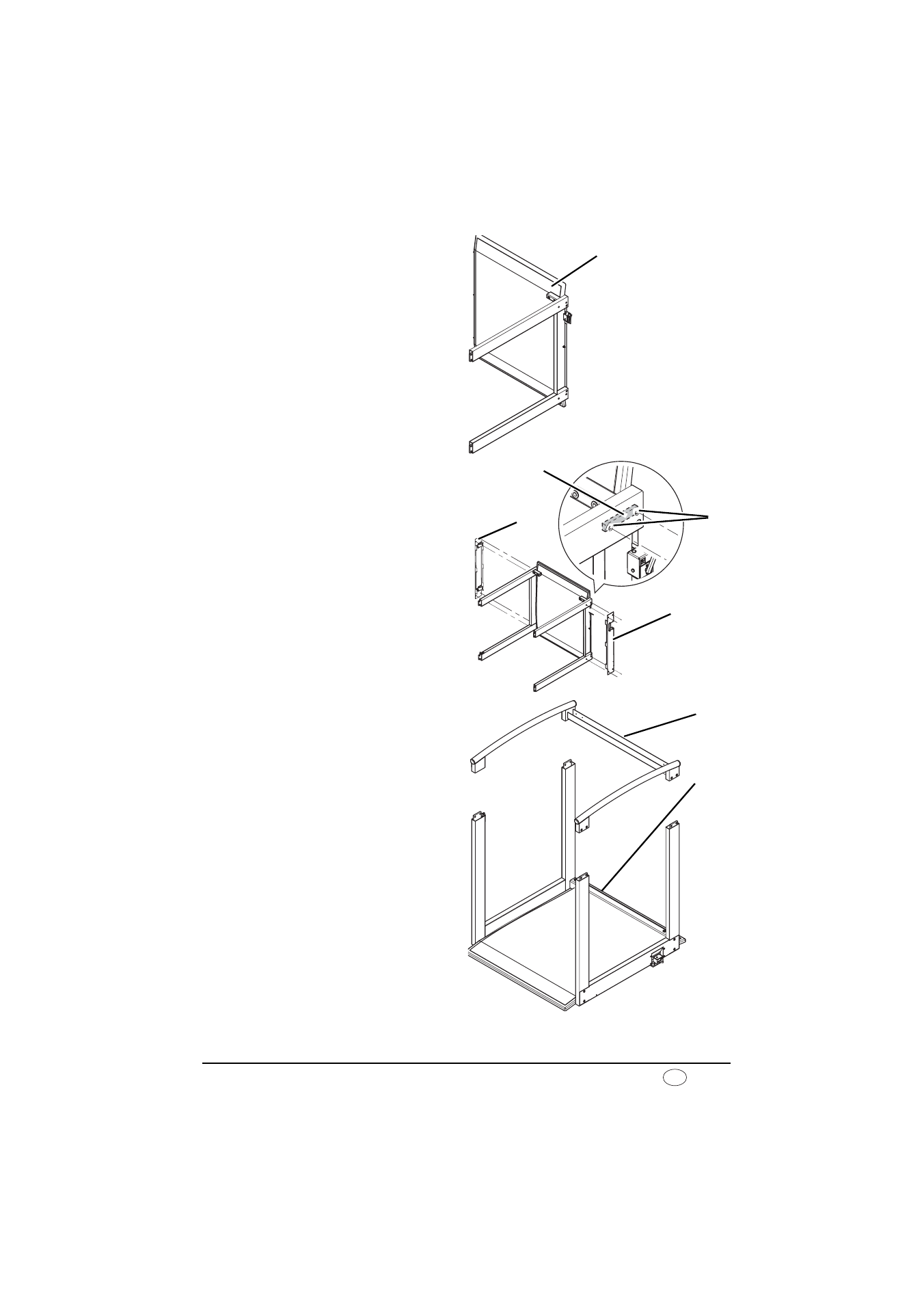

6. Wagę przechylić w przód i ułożyć na części
bocznej (1).
7. Zamontować tylną i przednią nakrętkę z
tarczą zębatą.
8. Trzy nakrętki dokręcić za pomocą klucza
nasadowego i płaskiego, które dostarczono
razem z wagą. Jako przetyczkę w kluczu
nasadowym można wykorzystać śrubokręt
dostarczony razem z wagą.
9. Wagę ponownie ustawić na platformie.
10. Lewy element boczny zamontować
analogicznie. W tym celu, po dokręceniu
środkowej nakrętki, należy odwrócić wagę.
11. Po obu stronach usunąć podkładki między
sześcioma łbami śrub i ramą platformy wagi.
12. Zamocować osłony części bocznych z lewej
(2) i prawej (3) strony. W tym celu należy na
każdym narożniku zamontować po dwie
śruby z łbem stożkowym płaskim (4)
M6 x 12, a od wewnątrz płytkę gwintowaną
(5).
13. Wagę ponownie ustawić na platformie.
14. Na oba elementy boczne nasadzić relingi (6).
15. Relingi zamocować za pomocą śrub z łbem
stożkowym płaskim M6 x 12.
16. Poprzeczkę dolną (7) zamocować za pomocą
śrub z łbem soczewkowym M8 x 20 i
podkładek.
1
5
4
3
2
6
7
