272

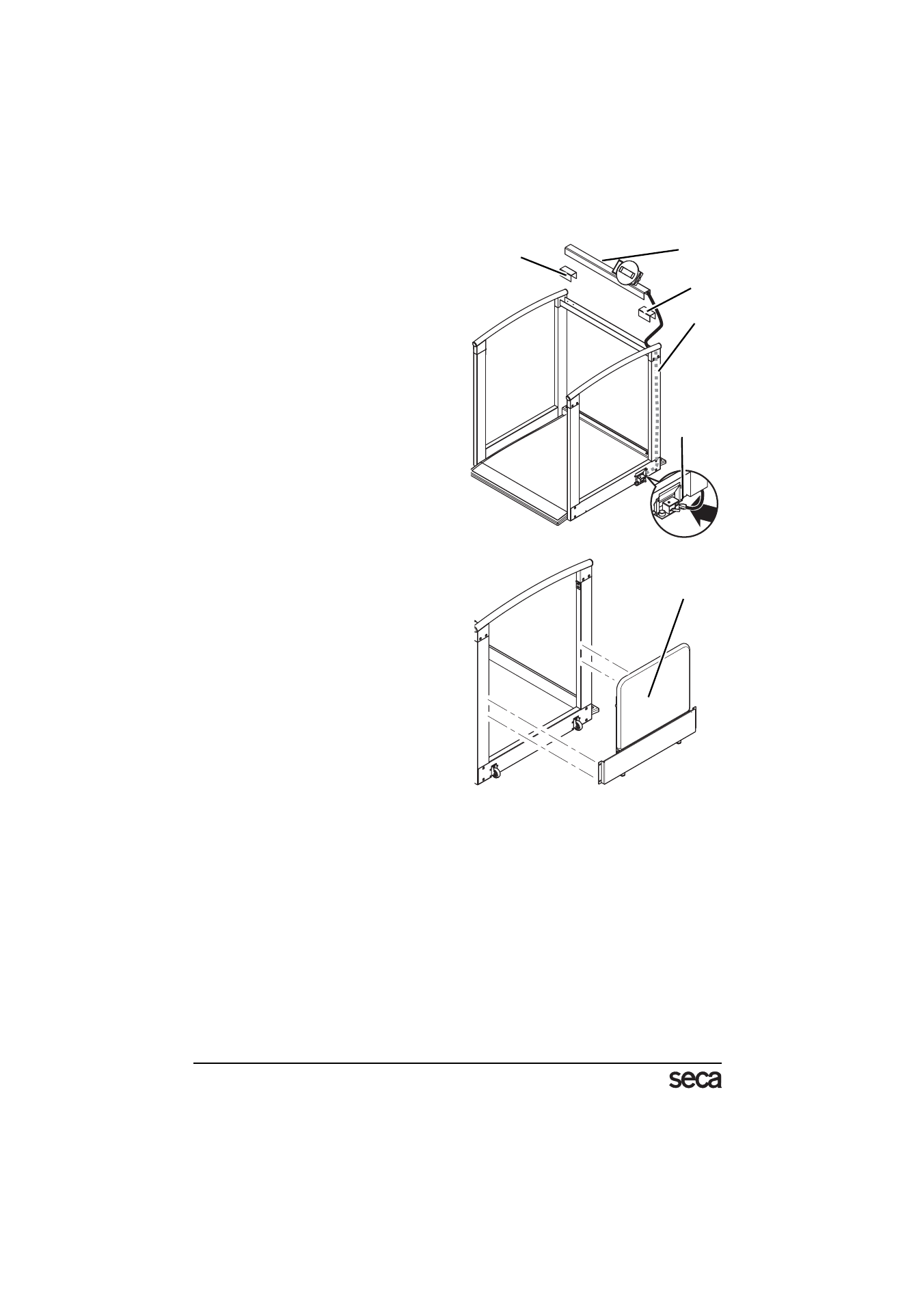

17. Kabel instalacyjny wyświetlacza
przeprowadzić z prawej strony z góry na
dół, przez prawy tylny słupek boczny (8).
Wskazówka: Nie usuwać opaski
kablowej znajdującej się na kablu
instalacyjnym. Podczas układania kabla
instalacyjnego zwrócić uwagę, żeby kabel
nie zaczepił się lub nie został zgnieciony.
18. Na poprzeczkę nałożyć z lewej i prawej
strony zaślepki (9).
19. Zaślepki zamocować najpierw na obu
zewnętrznych otworach ze śrubami z łbem
soczewkowym do blach B 3,5 x 9,5.
20. Wspornik z wyświetlaczem (10) umieścić na
górnej poprzeczce. Następnie zamontować
śruby na wewnętrznych otworach zaślepek.
21. Kabel instalacyjny połączyć
z modułem elektronicznym (11).
22. Krzesełko składane (12) przymocować do
lewej części bocznej, od tyłu, za pomocą
śrub z łbem soczewkowym M6 x 20 i
podkładek.
23. Usunąć opaski kablowe z nóg krzesełka
składanego.
24. Na śruby z łbem stożkowym płaskim założyć
odpowiednie zaślepki.
8
10
9
11
12
9
