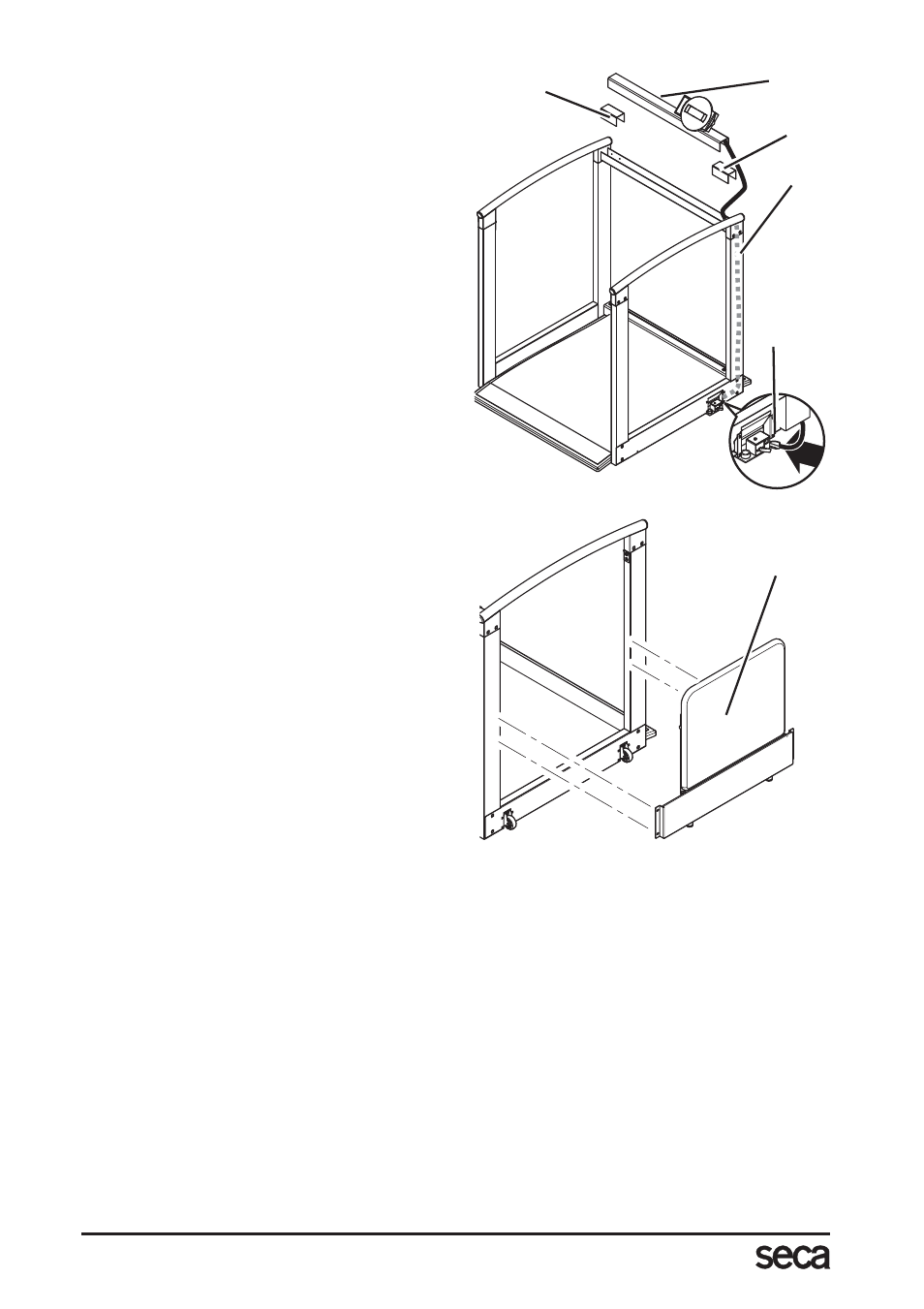

17. Ohjaa näytön liitäntäjohto ylhäältä
oikealta oikean takimmaisen sivupal-
kin läpi alaspäin (8).
Ohje: Älä poista nippusidettä liitäntä-
johdolta. Huomioi liitäntäjohtoa ase-
tettaessa, ettei johto jää jumiin tai
puristuksiin.
18. Aseta suojukset (9) poikittaispalkin
oikealle ja vasemmalle puolelle.
19. Kiinnitä suojukset ensin linssi-pelti-
ruuveilla B 3,5 x 9,5 molemmille
ulommille porauksen.
20. Aseta kannatin näytön (10) kanssa
yläpoikittaispalkille. Asenna tämän
jälkeen ruuvit suojuksien sisempiin
porauksiin.
21. Yhdistä liitäntäjohto elektroniikkayk-
sikköön (11).
22. Ruuvaa käännettävä istuin (12) linssi-
ruuvien M6 x 20 ja aluslevyjen kanssa
takapuolelta vasemmalle sivuosalle
23. Poista nippusiteet käännettävän istui-
men istuinjaloilta.
24. Varusta uppokantaruuvien kannat
vastaavilla suojuksilla.
8
10
9
11
12
9
