Accessories, C-3 connecting gooseneck and con- sumables – Lincoln Electric IM10071 MAGNUM PRO THRU THE ARM ROBOTIC TORCH User Manual
Page 20

C-3
ACCESSORIES
C-3
CONNECTING GOOSENECK AND CON-
SUMABLES

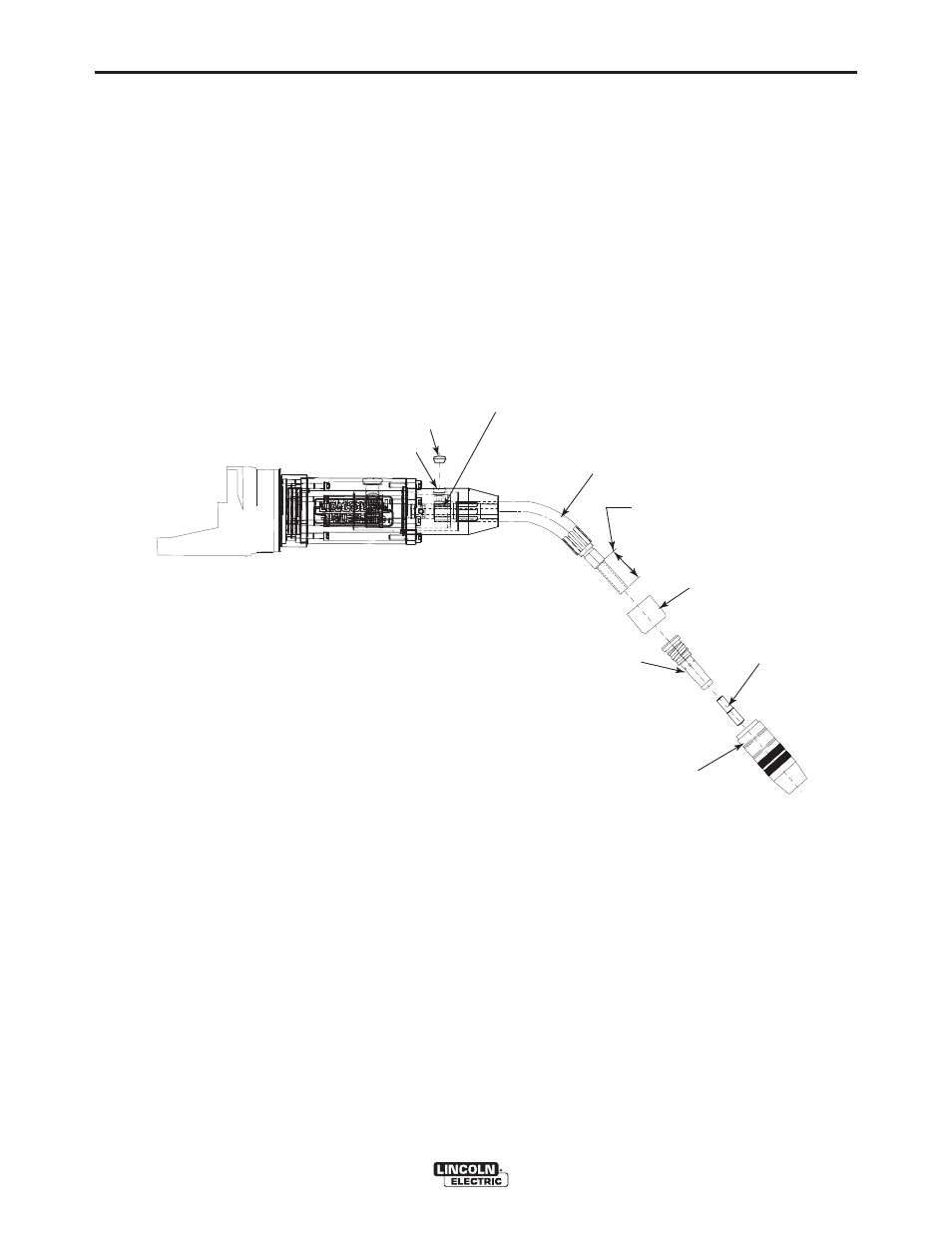

(See Figure C.5)
Remove plug cover from nose cone. Loosen set
screw. Insert gooseneck into the nose cone (spot-face
facing up) and secure with set screw. Replace plug
cover. Trim Magnum liner to 5/8”(16.0mm) stick out
from end of gooseneck. Attach desired Magnum Pro
consumables to gooseneck.
MAGNUM® PRO THRU THE ARM ROBOTIC TORCH
SPOT FACE
SPOT FACE
ON GOOSENECK
ON GOOSENECK
GUN TUBE (GOOSENECK)
GUN TUBE (GOOSENECK)
GAS DIFFUSER
GAS DIFFUSER
TIP
TIP
GAS NOZZLE
GAS NOZZLE
INSULATOR
INSULATOR
LINER TRIM
LINER TRIM
LENGTH
LENGTH
5/8" (16.0 mm)
5/8" (16.0 mm)
SET SCREW
SET SCREW
PLUG COVER
PLUG COVER
FIGURE C.5
