AFL2-W10A-N28 Panel PC
Page 122

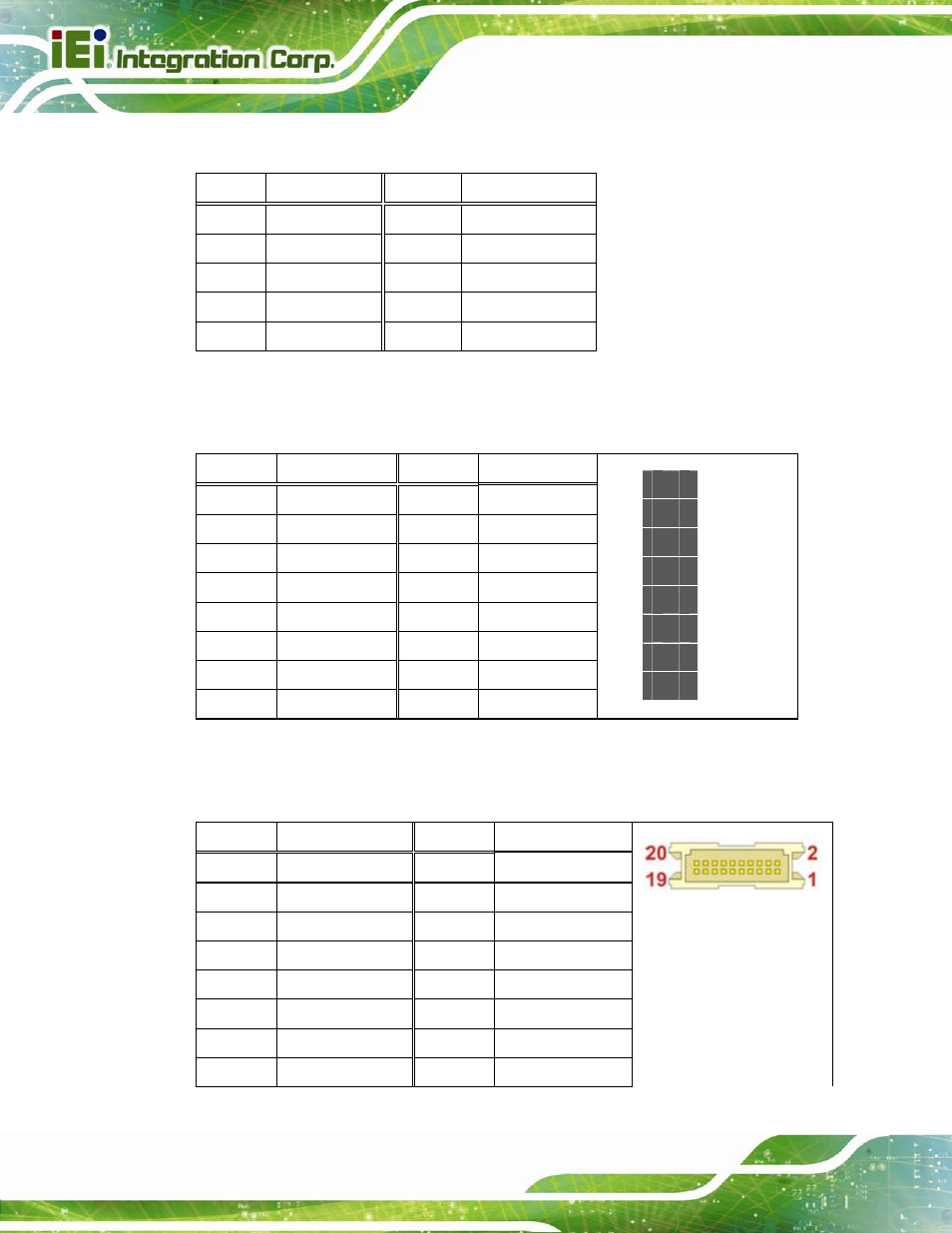

7.2.9 Hot Key Connector (HOTKEYCN1)
PIN NO. DESCRIPTION PIN NO. DESCRIPTION
1 EC_KSO0 2 EC_KSO1
3 EC_KSO2 4 EC_KSO3
5 EC_KSO4 6 EC_KSO5
7 EC_KSI6 8 EC_KSI7
9 GND
Table 7-10: Hotkey Connector (HOTKEYCN1) Pinouts
7.2.10 LED Indicator Connector (LEDCN1)
PIN NO. DESCRIPTION PIN NO. DESCRIPTION
1 AUDIO_LED# 2 PWRLED01#
3 MIC_LED# 4 PWRLED02#
5 CPU_LED02# 6 AT_LED#
7 CPU_LED01# 8 ATX_LED#
9 AD_LED# 10 VCC3
11 WiFi_LED# 12 VCC3
13 BT_LED# 14 +V3.3A_EC
15 VCC_RFID 16 GROUND
16
y y
15
y y
y y
y y
y y
y y
y y
2
y y
1
Table 7-11: LED Indicator Connector (LEDCN1) Pinouts
7.2.11 LVDS Connector (LCD1)
PIN NO. DESCRIPTION PIN NO. DESCRIPTION
1 GND 2 GND
3 LVDSA_DATA0_R 4 LVDSA_DATA#0_R
5 LVDSA_DATA1_R 6 LVDSA_DATA#1_R
7 LVDSA_DATA2_R 8 LVDSA_DATA#2_R
9 LVDSA_CLK_R 10 LVDSA_CLK#_R
11 LVDSA_DATA3_R 12 LVDSA_DATA#3_R
13 GND 14 GND
15 SET68 16 NC
