c. Připojte vodiče příchozího a odchozího kabelu ke konektoru J4.
Viz Tabulka 5 .
3. Opakujte krok 2 pro třetí a zbývající jednotky, dokud nevytvoříte
příchozí a odchozí přípojky pro všechny jednotky. Poslední jednotka
nebude mít vycházející kabel.
Poznámka: V síťové instalaci je vycházející kabel předchozí jednotky vždy
příchozím kabelem další jednotky.
4. Na poslední jednotce nainstalujte můstek přes JP2. Na ostatních
jednotkách nesmíte můstek přes JP2 instalovat.
5. Nastavte volbu MODE (Režim) na N (síťový režim). Volba
Date/MODE (Datum/Režim) viz Konfigurace čítače částic
na straně 89.
6. Každé jednotce přiřaďte unikátní adresu. Volba Unit ID (ID jednotky)
viz Konfigurace čítače částic na straně 89.
Tabulka 5 Připojení rozhraní RS485
Vodič Pin J4
– RS485A
+ RS485B
Stínění SGND
Potrubí
Zapojení armatur přístroje
Potřebné vybavení:
• Matné hadičky, vnější průměr 6 mm
• Dvě 6mm objímky
Vybírejte hadičky podle nejhorších podmínek prostředí (například
teplotní rozsah, expozice slunečnímu záření, kontaminace vzduchu)
a nejvyššího potenciálního vstupního tlaku (max. 120 psi).
1. Odmontujte hadičky od přípojky vedení vzorku a přípojky
vypouštěcího vedení a zlikvidujte je. Nepoužívejte znovu hadičky pro
vstup vzorku a výstup vzorku.
2. Připojte vedení vzorku k přípojce vedení vzorku na tělese přístroje.
Viz Obr. 6 .
3. Připojte vypouštěcí vedení k přípojce vypouštěcího vedení na tělese
přístroje. Viz Obr. 6 .
4. V případě potřeby nainstalujte Y filtr na přívod vzorku, aby velké
částice nepronikaly do snímače a neucpaly ho.
5. Nainstalujte ruční uzavírací ventil na přívod vzorku, aby bylo možné
v případě potřeby přívod vzorku uzavřít.

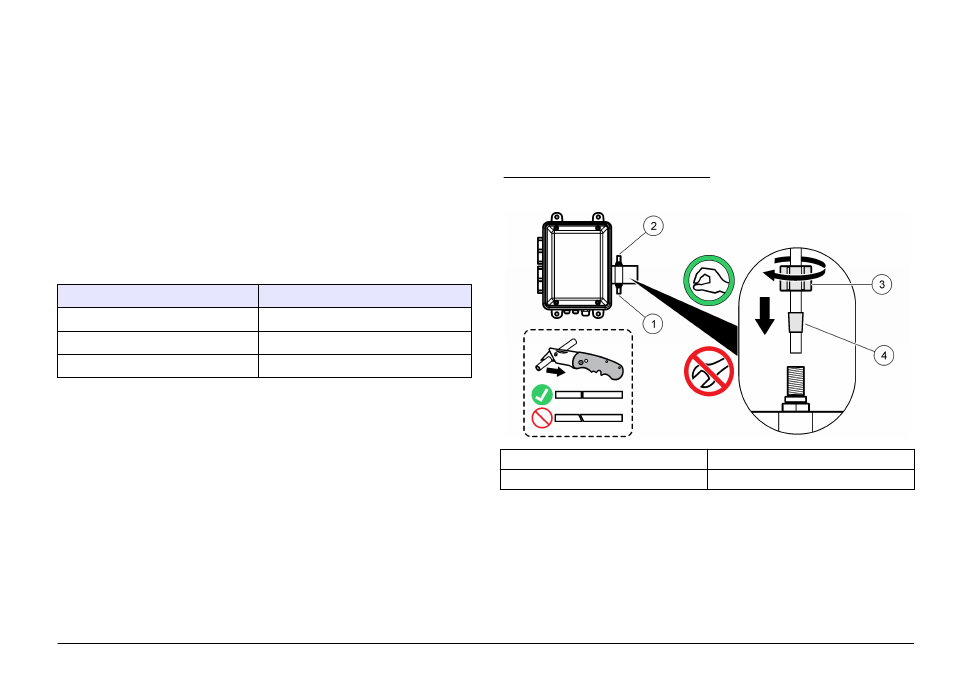

Obr. 6 Zapojení armatur přístroje
1 Fitink na vstup vzorku 3 Plastová matice
2 Fitink na výstup vzorku 4 Objímka, 6 mm
Pokyny pro přívodní hadičku vzorku
Pro co nejlepší funkci přístroje zvolte bod odběru vzorku, který bude
dostatečně kvalitní a reprezentativní. Vzorek musí být reprezentativní
v celém systému.
Prevence chybných měření:
• Odebírejte vzorky v bodech, které jsou dostatečně vzdálené od bodů,
kde se do procesního proudu přidávají chemické látky.
