Page 24: Anbringen des geräts an der wand

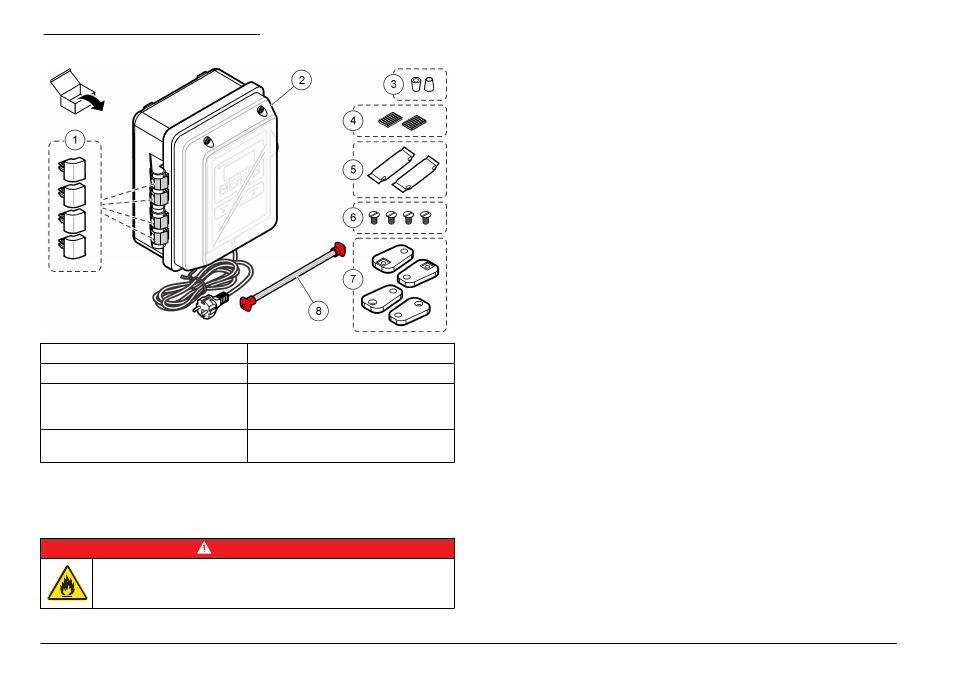

Abbildung 2 Produktkomponenten
1 Scharnierhalterung, Ersatzteile (4 x) 5 Trocknungsmittelpatronen (2 x)
2 WPC-21 oder WPC-22
6 Schrauben für Wandhalterung (4 x)
3 6-mm-Presshülsenadapter für
0,25 Zoll Klemmverschraubung
(2 x)
7 Wandhalterungen (4 x)
4 Klettband für
Trocknungsmittelpatronen (2 x)
8 Reinigungsbürstensatz mit zwei
Reinigungsbürsten
Installation
Installationsanleitung
G E F A H R
Brandgefahr. Dieses Produkt ist nicht für den Gebrauch mit
entzündbaren Flüssigkeiten geeignet.
Installieren Sie das Messgerät:
• So nah wie möglich an der Probenquelle, um Verzögerungen bei der
Analyse zu verringern
• An einem sauberen, trockenen, gut belüfteten, temperaturgeregelten,
vibrationsarmen Standort, der vor direkter Sonneneinstrahlung
geschützt ist
• Bei Installation im Freien in einem Gehäuse mit Schutz vor
Niederschlägen und direkter Sonneneinstrahlung, mit guter Belüftung
und Temperaturregelung
• An einem Standort, an dem der Netzschalter und das Netzkabel
sichtbar und leicht zugänglich sind
• An einem Standort, an dem ausreichend Spielraum vorhanden ist, um
die Leitungen zu verlegen und elektrischen Verbindungen
vorzunehmen
Mechanische Montage
Anbringen des Geräts an der Wand
Bringen Sie das Gerät aufrecht und waagerecht an einer ebenen,
vertikalen Fläche an. Beachten Sie dabei die in
dargestellten Schritte. Das Befestigungsmaterial ist vom Benutzter zu
stellen.
Der Probenstrom muss stets entgegen der Schwerkraft erfolgen, um zu
verhindern, dass sich Blasen im Sensor ansammeln. Der Durchfluss
erfolgt in der Sensorbaugruppe von unten nach oben.
Hinweis: Dieses Gerät kann an eine vorhandene Schalttafel angebracht werden.
Befestigen Sie die Schrauben direkt an der Rückseite, oder verwenden Sie die
mitgelieferte Montagehardware.
24 Deutsch
