Selezionare il tubo in base alle condizioni ambientali più pessimistiche
(in termini di gamma di temperature, esposizione alla luce solare,
presenza di contaminanti nell'aria) e alla pressione di ingresso massima
possibile (fino a 120 psi).

1. Rimuovere il tubo dal raccordo del condotto del campione e dal

raccordo del condotto di scarico e scartarlo. Non riutilizzare il tubo
per il condotto del campione o per il condotto di scarico.

2. Collegare un condotto del campione al relativo raccordo sul corpo

dello strumento. Fare riferimento alla

Figura 6

3. Collegare un condotto di scarico al relativo raccordo sul corpo dello

strumento. Fare riferimento alla

Figura 6

4. Montare un filtro a Y nel condotto del campione in modo da impedire

l'ingresso di particelle grandi nel sensore, che potrebbe provocare
un'ostruzione.

5. Montare una valvola di isolamento manuale nel condotto del

campione in modo da poter arrestare il flusso allo strumento in caso
di necessità.

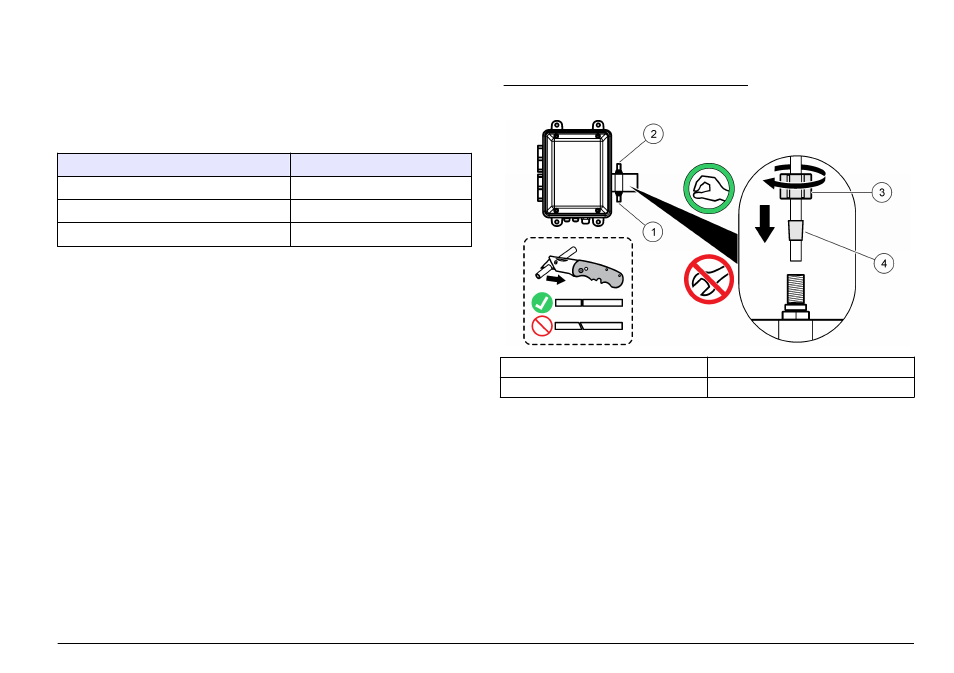

Figura 6 Collegamento dello strumento

1 Raccordo condotto del campione

3 Dado in plastica

2 Raccordo condotto di scarico

4 Ghiera, 6 mm

Linee guida sulla linea dei campioni

Affinché lo strumento possa dare risultati ottimali, scegliere un punto di
campionamento appropriato e rappresentativo. Il campione deve essere
rappresentativo di tutto l'impianto.
Per evitare letture irregolari:

• Prelevare i campioni da zone sufficientemente distanti dai punti in cui

le sostanze chimiche vengono aggiunte al flusso di processo.

• Verificare che i campioni siano sufficientemente omogeneizzati.
• Verificare che tutte le reazioni chimiche vengano completate.

Italiano 49
