Sélectionnez le tube en fonction des pires conditions environnementales
possibles (par ex. plage de température, exposition aux rayons du soleil,
polluants dans l'air) et de la pression d'entrée la plus élevée possible
(120 psi maximum).

1. Retirez le tube du raccord de conduite d'échantillon et du raccord de

conduite de vidange et mettez-les au rebut. Ne réutilisez pas le tube
pour la conduite d'échantillon ou de vidange.

2. Reliez une conduite d'échantillon au raccord de conduite

d'échantillon sur le boîtier de l'instrument. Voir

Figure 6

3. Reliez une conduite de vidange au raccord de conduite de vidange

sur le boîtier de l'instrument. Voir

Figure 6

4. Installez un détendeur en Y dans la conduite d'échantillon, si

nécessaire, afin d'éviter que de grosses particules n'entrent dans le
capteur et n'entraînent une obstruction.

5. Installez une vanne d'isolation manuelle dans la conduite

d'échantillon, afin que l'écoulement vers l'instrument puisse être
interrompu, si nécessaire.

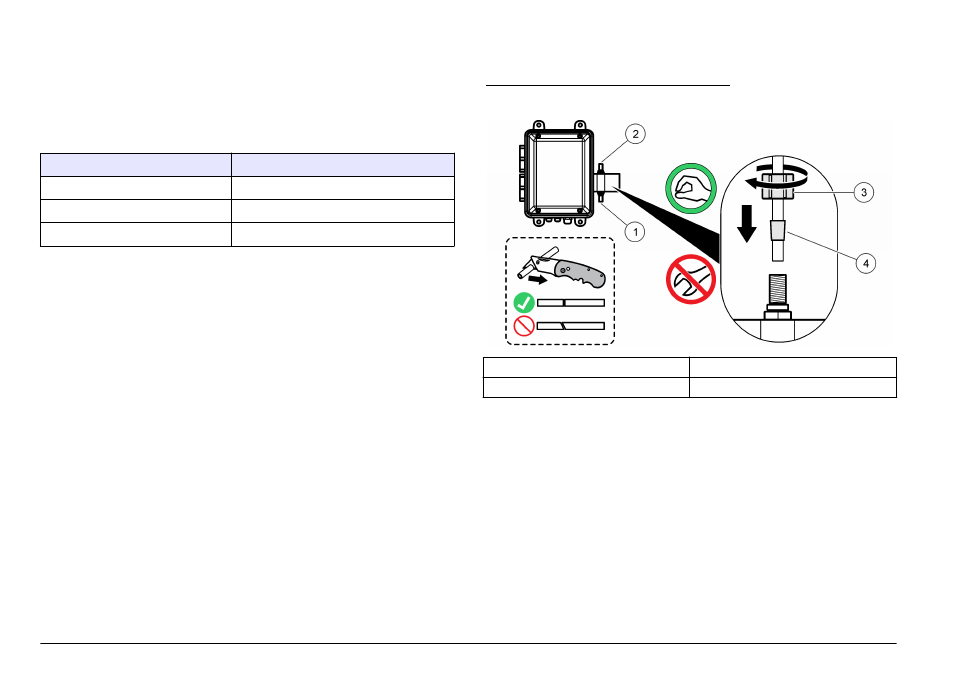

Figure 6 Raccordement de l'instrument

1 Raccord de conduite d'échantillon

3 Ecrou en plastique

2 Raccord de conduite de vidange

4 Virole, 6 mm

Directives de ligne d'échantillonnage

Choisissez un point d'échantillonnage adapté et représentatif pour
garantir le fonctionnement optimal de l'instrument. L'échantillon doit être
représentatif de l'ensemble du système.
Pour éviter les relevés irréguliers :

• prélevez les échantillons à des endroits suffisamment éloignés des

points d'ajout de produits chimiques au flux à traiter ;

• assurez-vous que les échantillons sont suffisamment mélangés ;
• assurez-vous que toutes les réactions chimiques sont bien terminées.
