illustra i collegamenti dei fili e la procedura generale per il
cablaggio.
Realizzare tutti i collegamenti dei cavi elettrici attraverso i raccordi
pressacavo. Per mantenere la classe di protezione della struttura:
• Non far passare più di un cavo (o due fili) attraverso un raccordo
pressacavo.
• Accertarsi che i raccordi pressacavo inutilizzati siano chiusi con tappi
in gomma. Utilizzare raccordi pressacavo di classe ambientale
adeguata.
Rispettare tutti i codici e/o le direttive per il cablaggio. Serrare i raccordi
pressacavo per fissare saldamente i cavi.

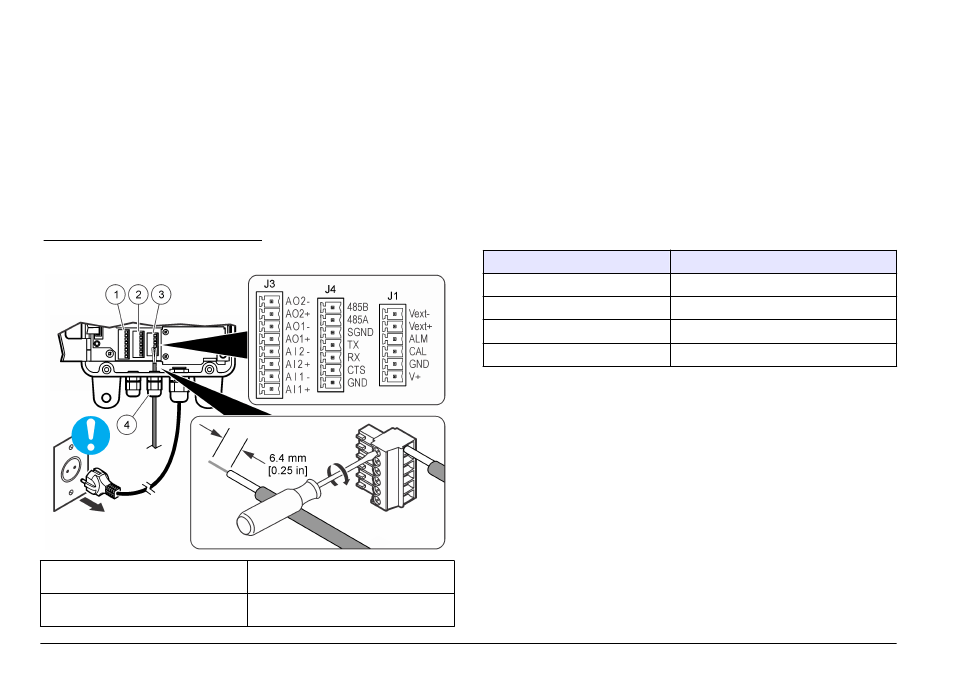

Figura 4 Panoramica del cablaggio
1 Collegamenti di ingresso/uscita
analogici
3 Connessioni di allarme (uscite
digitali)
2 Connessioni di comunicazione
(RS232 e RS485)
4 Raccordo pressacavo per
connessioni esterne (4x)
Collegamento delle uscite analogiche (opzionale)
Sul connettore J3 sono disponibili due uscite analogiche da 4–20 mA
(AO1 e AO2). Il segnale analogico di uscita è proporzionale al valore di
conteggi/mL del canale. Il valore di conteggi/mL per il Canale 1 è
rappresentato su AO1. Il valore di conteggi/mL per il Canale 2 è
rappresentato su AO2.
Collegare un dispositivo ricevitore di corrente a ciascuna uscita
analogica con un filo da 24–28 AWG. Fare riferimento alla
Se il dispositivo ricevitore di corrente è dotato di un resistore di carico da
500 ohm o superiore, fornire una tensione esterna (massimo 40 VCC) a
Vext– e Vext+ sul connettore J1 per assicurare una tensione di
alimentazione sufficiente al dispositivo ricevitore.
Tabella 1 Collegamenti delle uscite analogiche (4–20 mA)
Pin
Descrizione
AO2–
Neutro
AO2+
Positivo
AO1–
Neutro
AO1+
Positivo
Collegamento dell'ingresso analogico (opzionale)
Sul connettore J3 sono disponibili due ingressi analogici (AI1 e AI2).
Collegare gli strumenti ausiliari (come flussometri, torbidimetri,
trasduttori di pressione, pHmetri) agli ingressi analogici per mostrare la
tensione fornita dagli strumenti ausiliari sul display dello strumento
(0–10 VCC). Fare riferimento a
Identificare i valori di ingresso analogico
a pagina 54.
Collegare uno strumento ausiliario a ciascun ingresso analogico con un
filo da 22–24 AWG. Utilizzare invece un filo da 19 AWG se la lunghezza
è pari o superiore a 7,62 m (25 piedi). Fare riferimento alla
