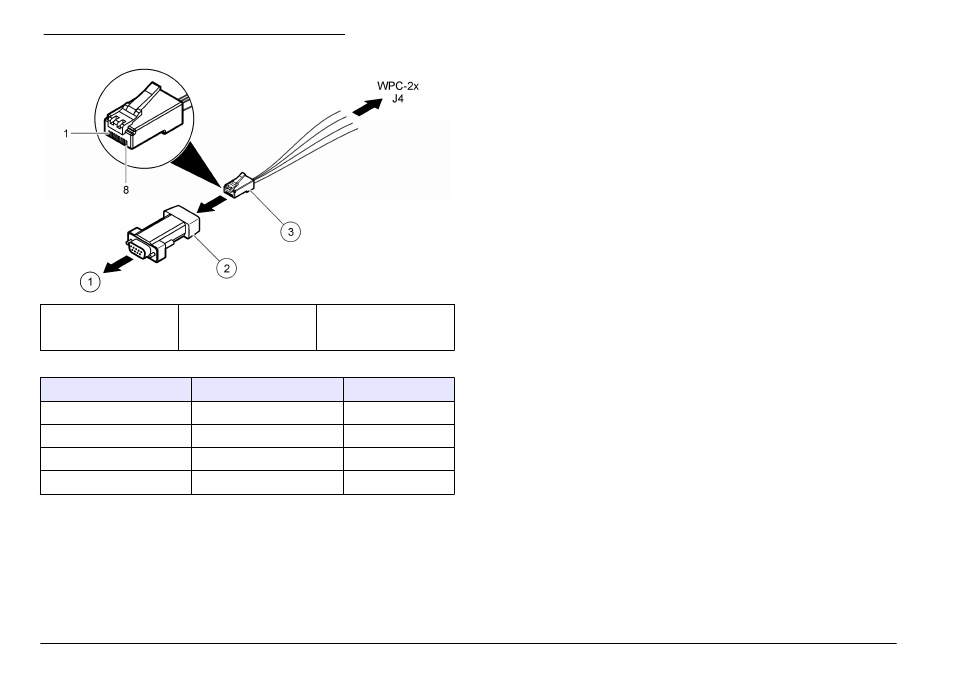

Figura 5 Cablaggio convertitore da RJ-45 a DB-9
1 A PC o stampante 2 Convertitore da
RJ-45 a
DB-9 (SA000070-01)
3 Cavo RJ-45 (fornito
dall'utente)
Tabella 4 Connessioni RS232
Pin DB-9 Pin RJ-45 Pin J4
Pin 2 RX Pin 3 TX
Pin 3 TX Pin 4 RX
Pin 4 DTR Pin 5 CTS
Pin 5 GND Pin 8 GND
Alimentazione a un dispositivo esterno (opzionale)
+5 VCC o +12 VCC disponibili su JP1 per l'alimentazione di un
dispositivo esterno. +5 VCC forniti quando il ponticello viene posizionato
tra il pin +5V e il pin 2 di JP1. +12 VCC forniti quando il ponticello viene
posizionato tra il pin Vps e il pin 2 di JP1.
Nota: Il pin V+ e il pin GND sul connettore J1 sono riservati ai tecnici
dell'assistenza.
Collegamento di unità in una rete (opzionale)
È possibile collegare tra loro più unità in una rete. Utilizzare la
connessione RS485 di ciascuna unità e un doppino intrecciato
schermato da 19 AWG per collegare le unità tra loro.
Note:
• Su una rete RS485 è possibile collegare un massimo di 32 unità.
• Il computer host deve essere dotato di software di acquisizione dati.
• Viene utilizzato il protocollo di comunicazione Modbus. Fare
riferimento alla documentazione WPC Modbus sul sito Web del
produttore.
1. Sulla prima unità:
a. Far passare il cavo in ingresso dal convertitore
RS232/RS485 attraverso un raccordo pressacavo.
b. Far passare il cavo in uscita attraverso un raccordo pressacavo.
c. Collegare i fili del cavo in ingresso e in uscita al connettore J4.
Fare riferimento alla Tabella 5 .
2. Sulla seconda unità:
a. Far passare il cavo in ingresso dalla prima unità attraverso un
raccordo pressacavo.
b. Far passare il cavo in uscita attraverso un raccordo pressacavo.
c. Collegare i fili del cavo in ingresso e in uscita al connettore J4.
Fare riferimento alla Tabella 5 .
3. Ripetere il passaggio 2 per la terza unità e per le unità restanti, fino a
che tutte saranno dotate di connessioni in ingresso e in uscita.
L'ultima unità non avrà un cavo in uscita.
Nota: In un'installazione di rete, il cavo in uscita dall'unità precedente è
sempre il cavo in ingresso all'unità successiva.
4. Sull'ultima unità, montare un ponticello su JP2. Non montare un
ponticello su JP2 sulle altre unità.
