Page 28: Informationen zu den rs232, Kabelanschlüssen finden sie in, Tabelle 4

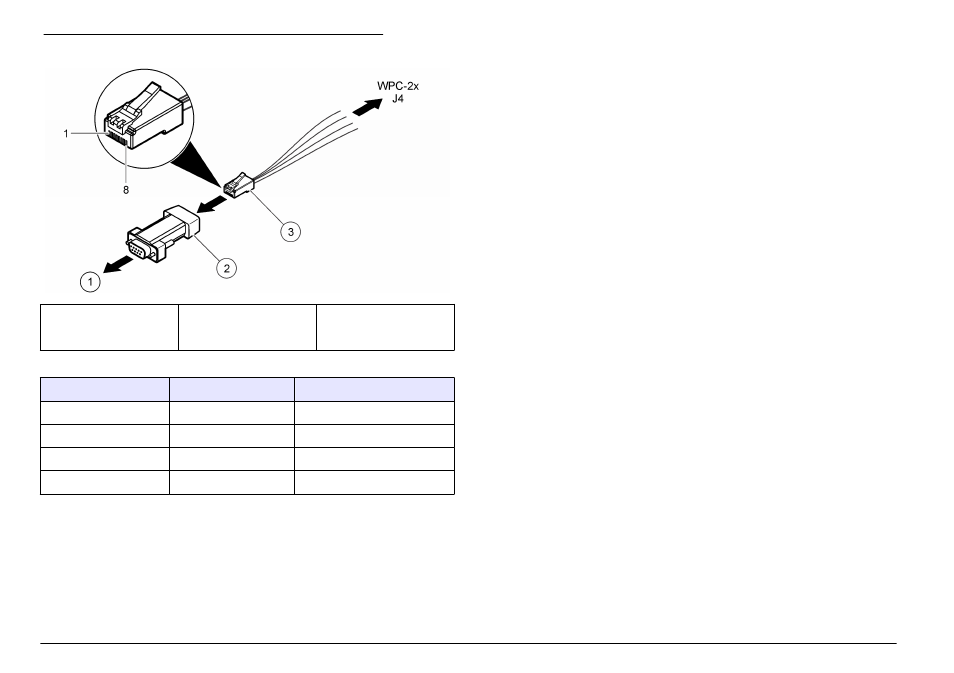

Abbildung 5 Verdrahtung des RJ-45-zu-DB-9-Wandlers
1 An PC oder Drucker
2 RJ-45-zu-DB-01-
Wandler
(SA000070-01)
3 RJ-45-Kabel (vom
Benutzer
bereitzustellen)
Tabelle 4 RS232-Verbindungen
DB-9-Pin
RJ-45-Pin
J4-Pin
Pin 2 RX
Pin 3
TX
Pin 3 TX
Pin 4
RX
Pin 4 DTR
Pin 5
CTS
Pin 5 GND
Pin 8
GND (Masse)
Stromversorgung zu externem Gerät (optional)
An JP1 sind +5 VDC oder +12 VDC verfügbar, um externe Geräte mit
Strom zu versorgen. +5 VDC wird angelegt, wenn die Brücke über den
+5V-Pin und Pin 2 von JP1 geht. +12 VDC wird angelegt, wenn die
Brücke über den Vps-Pin und Pin 2 von JP1 geht.
Hinweis: Der V+-Pin und der GND-Pin am J1-Anschluss werden nur für
Wartungszwecke verwendet.
Verbinden von Geräten in einem Netzwerk (optional)
In einem Netzwerk können mehrere Geräte miteinander verbunden
werden. Verwenden Sie den RS485-Anschluss der einzelnen Geräte
und ein geschirmtes 19-AWG-Kabel mit einem verdrillten Adernpaar, um
die Geräte mit einander zu verbinden.
Hinweise:
• Es können maximal 32 Geräte in einem Netzwerk mit einem RS485-
Netzwerk verbunden werden.
• Der Hostcomputer muss über Datenerfassungssoftware verfügen.
• Das Kommunikationsprotokoll ist Modbus. Beachten Sie die WPC
Modbus-Dokumentation auf der Website des Herstellers.
1. Am ersten Gerät:
a. Schieben Sie das ankommende Kabel vom RS232/RS485-
Wandler durch eine Kabelverschraubung mit Zugentlastung.
b. Schieben Sie das weiterführende Kabel durch eine
Kabelverschraubung.
c. Schließen Sie die ankommenden und weiterführenden Kabel an
den J4-Anschluss an. Siehe
2. Am zweiten Gerät:
a. Schieben Sie das ankommende Kabel vom ersten Gerät durch
eine Kabelverschraubung.
b. Schieben Sie das weiterführende Kabel durch eine
Kabelverschraubung.
c. Schließen Sie die ankommenden und weiterführenden Kabel an
den J4-Anschluss an. Siehe
3. Führen Sie Schritt 2 für das dritte und alle weiteren Geräte aus, bis
alle Geräte über ankommende und weiterführende Verbindungen
verfügen. Das letzte Gerät hat kein weiterführendes Kabel.
Hinweis: In einer Netzwerkinstallation ist das weiterführende Kabel vom
vorherigen Gerät stets das ankommende Kabel für das nächste Gerät.
4. Installieren Sie am letzten Gerät eine Brücke über JP2. Installieren
Sie an den anderen Geräten keine Brücke über JP2.
