5. Setzen Sie die Option MODE auf N (Netzwerkmodus). Siehe die
Option „Datum/MODUS“ in Konfiguration des Partikelzählers
auf Seite 31.
6. Weisen Sie jedem Gerät eine eindeutige Adresse zu. Siehe die
Option „Geräte-ID“ in Konfiguration des Partikelzählers
auf Seite 31.
Tabelle 5 RS485-Verbindungen
Kabel J4-Pin
– RS485 A
+ RS485 B
Schirm SGND
Montage der Schläuche
Schlauchanschlüsse
Zusätzlich erforderliche Artikel:
• Lichtundurchlässiger Schlauch, 6 mm Außendurchmesser
• Zwei Presshülsen, 6 mm
Wählen Sie die Schläuche entsprechend den schlechtesten zu
erwartenden Umweltbedingungen (z. B. Temperaturbereich,
Sonneneinstrahlung, Luftverschmutzung) und dem höchst möglichen
Einlassdruck (maximal 120 psi) aus.
1. Entfernen Sie die Schläuche vom Anschluss der Probenleitung und
vom Anschluss der Ablaufleitung und werfen Sie sie weg.
Verwenden Sie die Schläuche für die Probenleitung oder die
Ablaufleitung nicht wieder.
2. Verbinden Sie eine Probenleitung mit dem Anschluss für die
Probenleitung am Gerätegehäuse. Siehe Abbildung 6 .
3. Verbinden Sie eine Ablaufleitung mit dem Anschluss für die
Ablaufleitung am Gerätegehäuse. Siehe Abbildung 6 .
4. Installieren Sie bei Bedarf einen Y-Schmutzfänger in der
Probenleitung, um zu verhindern, dass große Partikel in den Sensor
eindringen und dort Blockaden verursachen.
5. Installieren Sie ein manuelles Isolationsventil in der Probenleitung,
sodass der Durchfluss zum Gerät bei Bedarf gestoppt werden kann.

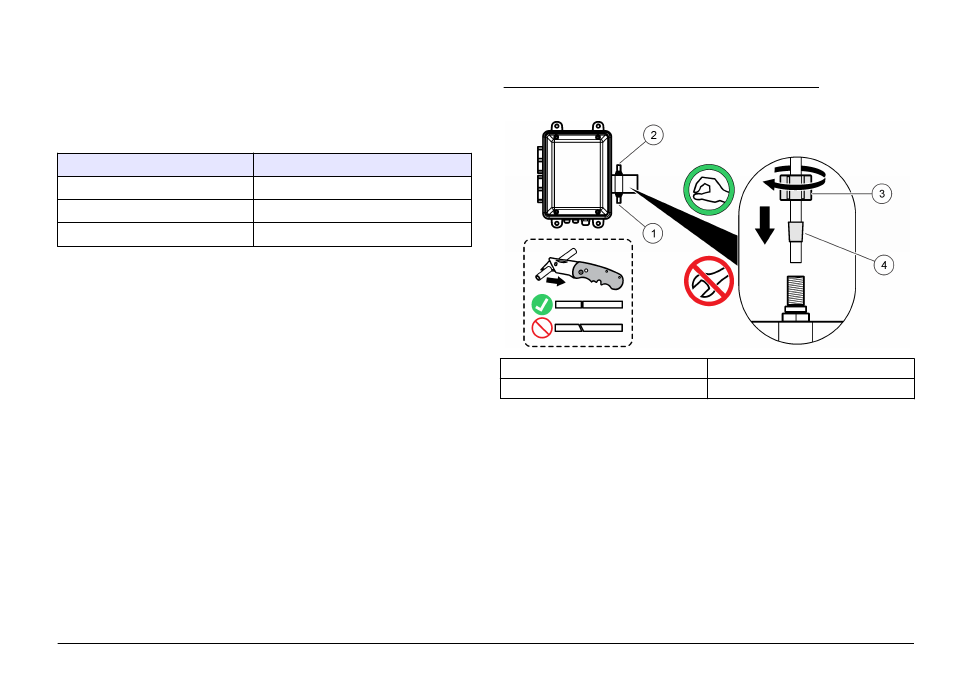

Abbildung 6 Installation des Schlauchanschlusses
1 Anschluss der Probenleitung 3 Kunststoffmutter
2 Anschluss der Ablaufleitung 4 Presshülse, 6 mm
Richtlinien für die Probenahme
Um beste Geräteleistung zu erzielen, wählen Sie einen guten,
repräsentativen Probenahmepunkt. Die Probe muss für das gesamte
System repräsentativ sein.
So vermeiden Sie fehlerhafte Messungen:
• Entnehmen Sie Proben nur an Stellen, die sich in ausreichender
Entfernung zu Punkten befinden, an denen dem System chemische
Zusätze hinzugefügt werden.
• Vergewissern Sie sich, dass die Proben ausreichend durchmischt
sind.
• Vergewissern Sie sich, dass alle chemischen Reaktionen
abgeschlossen sind.
