Elektrická instalace
N E B E Z P E Č Í
Nebezpečí poranění elektrickým proudem. Před jakýmikoli pracemi
na elektrickém zapojení odpojte přístroj od zdroje napájení.
N E B E Z P E Č Í
Nebezpečí poranění elektrickým proudem. Pokud se toto zařízení
používá mimo kryté prostory nebo na potenciálně vlhkých místech,
musí se k připojení zařízení k hlavnímu zdroji napájení použít vypínač
zemních poruchových proudů (GFCI/GFI).
N E B E Z P E Č Í
Nebezpečí poranění elektrickým proudem. Připojení k ochrannému
zemnění (PE) je povinné.
Pro všechny elektrické přípojky kromě vstupního napájení používejte
stíněné kroucené dvojlinky. Použití nestíněných vodičů může
způsobovat vysílání vysokofrekvenčního záření a zvýšení hladiny
vnímavosti nad povolené hladiny.
Aby nedošlo k úrazu elektrickým proudem zemními proudy
v nevhodných zemnicích systémech připojte stínění pouze na konec
přístroj. Nepřipojujte vodič stínění na oba konce.
Elektrické přípojky
N E B E Z P E Č Í
Nebezpečí smrtelného úrazu elektrickým proudem. Nepoužívejte
dvouvodičové připojení pro přívod elektrické energie. Pouzdro nemá
přípojku ochranného zemnění (PE).
N E B E Z P E Č Í
Nebezpečí poranění elektrickým proudem. Před jakýmikoli pracemi
na elektrickém zapojení odpojte přístroj od zdroje napájení.
Obr. 4 zobrazuje připojení vodičů a obecný postup připojení vodičů.
Elektrické kabely připojuje přes kabelové průchodky. Dodržení krytí
skříně:
• Do kabelové průchodky nevkládejte více než jeden kabel (nebo dva
voidiče).
• Zkontrolujte, zda zda jsou nepoužívané kabelové průchodky opatřeny
gumovými zátkami. Používejte kabelové průchodky vhodné pro daný
stupeň krytí.
Dodržujte veškeré zásady a předpisy pro zapojování kabelů. Utáhněte
kabelové průchodky tak, aby kabely spolehlivě držely.

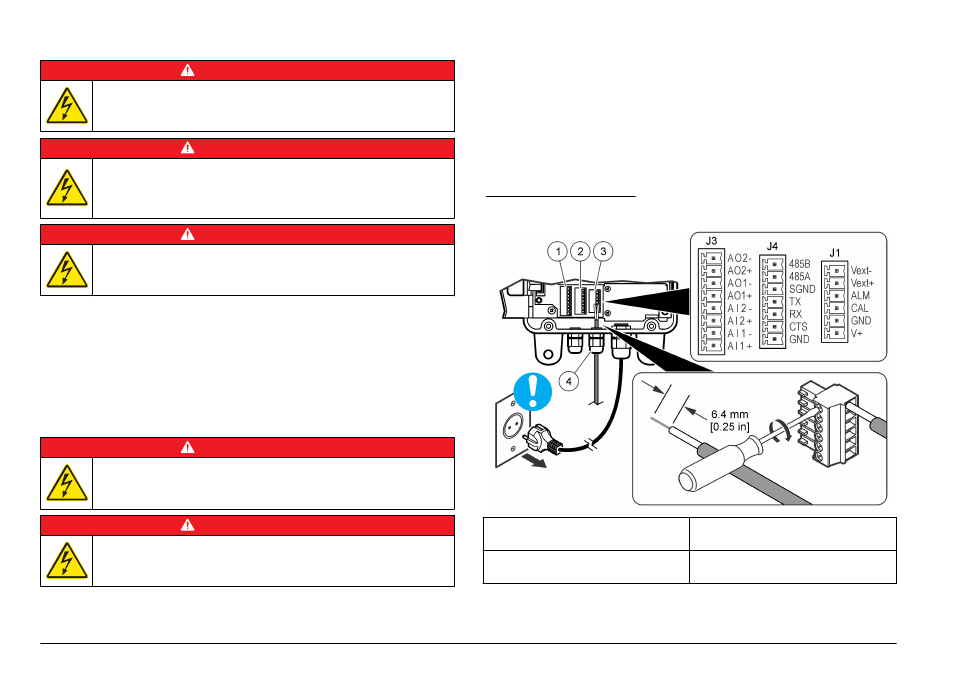

Obr. 4 Přehled zapojení
1 Přípojky analogových
vstupů/výstupů
3 Přípojky alarmů (digitální výstupy)
2 Komunikační přípojky
(RS232 a RS485)
4 Chránič kabelů proti napínání pro
externí přípojky (4x)
