51
BedienungundInbetriebnahme
Typ 8025 /8035 Batch
8.5.1 eine manuelle dosierung im
dosiermodus "lok. hand."
(Grundeinstellung) durchführen
Der▶Dosiermodus▶"LOK.▶HAND"▶dient▶zur▶Eingabe▶einer▶zu▶
dosierenden▶Menge▶und▶zum▶Starten▶der▶Dosierung▶über▶die▶
Navigationstasten.
GefaHR!
gefahr durch elektrische spannung!
▶ ▶ Schalten▶Sie▶vor▶Beginn▶der▶Arbeiten▶in▶jedem▶Fall▶alle▶exi-
stierenden▶am▶Gerät▶angeschlossenen▶Spannungs-Ver-
sorgungen▶ab,▶und▶sichern▶Sie▶diese▶vor▶unbeabsichtigtem▶
Wiedereinschalten!
▶ ▶ Beachten▶Sie▶geltende▶Unfallverhütungs-▶und▶Sicherheitsbe-
stimmungen▶für▶elektrische▶Geräte!
▶ →
Die▶Ventile▶an▶die▶Ausgänge▶DO2▶und▶DO3▶anschließen:▶Siehe▶
Kap.▶„7.6.12“.
▶ →
Den▶Ausgang▶DO4▶wie▶in▶„Bild▶35“▶angezeigt▶verkabeln.
▶ →
Das▶Gerät▶neu▶starten.
▶ →
Dosierung▶gemäß▶„Bild▶36“▶durchführen.
CURRENT
SOURCE SINK
BINARY
PE PE PE
PE
DI1
DI2
DI3
DI4
DO4
ISOG
FLOW
SENSOR
L+ L- PE P- P+
NC
Iout
PULSE
DO1
Supply
12..36Vdc
Univ
Batch
(AO1)
SUPPLY
NC COIL
PULSE INPUT NPN/PN
P
2 1 3 PE
+ -
SENSOR
SUPPL
Y
LOAD
+5V
L+
(L+)-12V
COIL/PNP
39K
470
2.2K
SENSOR TYPE
COIL NPN/PNP
DO2
DO3
OFF
ON
+ -
5-36 V DC
125 mA
LED 1) ▶zur▶Anzeige▶des▶Dosierungsstatus,▶wenn▶der▶DO4-
Ausgang▶zum▶Übermitteln▶des▶Gerätestatus▶eingestellt▶wurde.▶
SPS
Klemmleiste▶A
2)
1) ▶Die▶LED▶kann▶durch▶eine▶andere▶Vorrichtung▶je▶nach▶Konfigu-
ration▶des▶DO4-Transistorausgangs▶ersetzt▶werden.▶Siehe▶die▶
komplette▶Bedienungsanleitung.
2) ▶Bei▶einem▶Gerät▶mit▶12-36▶V▶DC-Versorgungsspannung▶kann▶
die▶Versorgungsspannung▶des▶Gerätes▶auch▶den▶DO4▶Transis-
torausgang▶versorgen;▶In▶diesem▶Fall▶die▶Klemme▶"ISOG"▶mit▶
der▶Klemme▶(L-)▶der▶Klemmleiste▶A▶verbinden▶und▶eine▶300▶mA-
Sicherung▶(statt▶einer▶125▶mA-Sicherung)▶zum▶Schutz▶der▶Versor-
gungsspannung▶verwenden.▶

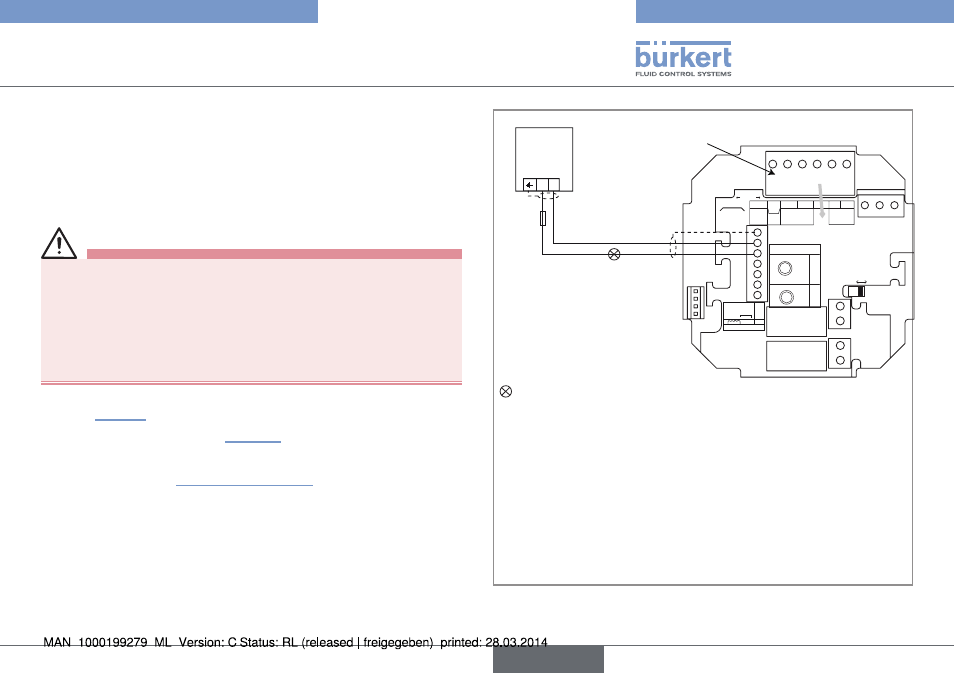

Bild 35: Elektrischer Anschluss des DO4-Transistorausgangs beim
Dosiermodus "LOK. HAND"
deutsch
