63
Installation
Auf Zu
N
-
Ph
+
1 2 3
T/E
Auf
N
-
Ph
+
3 2 1
T/E

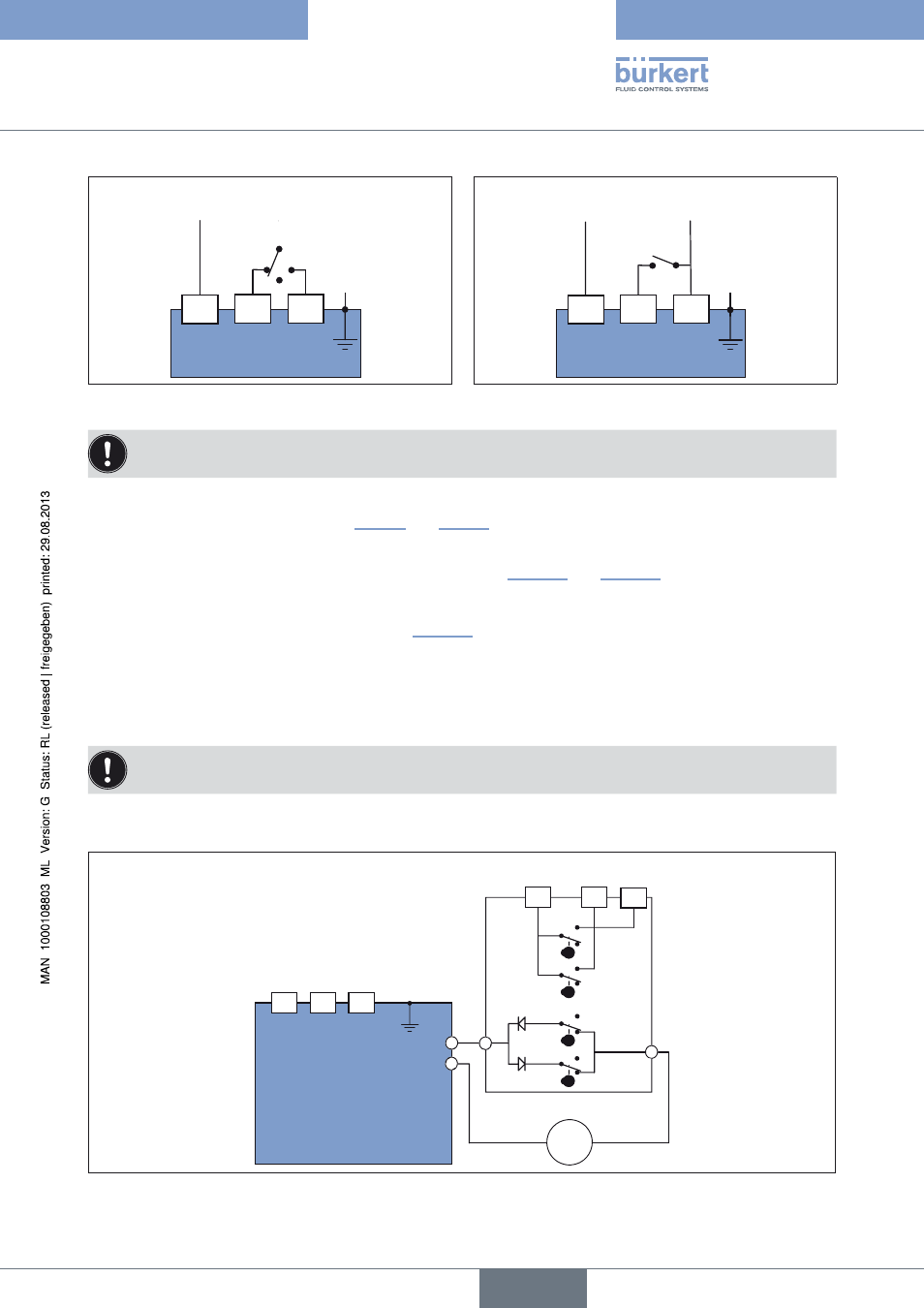

Bild 16: Drei Punkt Modus Bild 17: Auf / Zu - Modus / Notstromvariante
Sind die Klemmen 2 und 3 gleichzeitig mit Spannung beaufschlagt, ist die Klemme 2 die führende und der
Antrieb fährt in Position AUF.
Vorgehensweise:
→
Linke Kabelverschraubung 15 (siehe „Bild 1“ und „Bild 2“) lösen und das anzuschließende Kabel
hindurchführen.
→
Kabel entsprechend der gewünschten Steuerungsart (siehe „Bild 16“ und „Bild 17“) an der Klemmleiste Pos.
B der Spannungsversorgungskarte anschließen (siehe Bild 14 und Bild 15).
Funktionsweise beim Auf / Zu - Modus (siehe „Bild 17“):
• Schalter geöffnet = Antrieb fährt zu
• Schalter geschlossen = Antrieb fährt auf
Rückmeldung anschließen
Die Endschalter für die Rückmeldung sind für eine maximale Spannung von 250 V AC/DC - 5 A geeignet.
Der Drehantrieb ist mit zwei zusätzlichen Endschalterkontakten versehen, die werkseitig in geöffneter Stellung aus-
geliefert werden. Diese können für die Rückmeldung des Drehantriebs verwendet werden.
2 3 1
FC2
FC1
FCF
FC0
4-6 5 7
=
C C
A
B
D
D
T/E
Motor
Rückmeldung
Spannungsversorgung und
Steuerung
Bild 18: Interne Verdrahtung Antrieb
deutsch
Typ 3004
