104
Installation

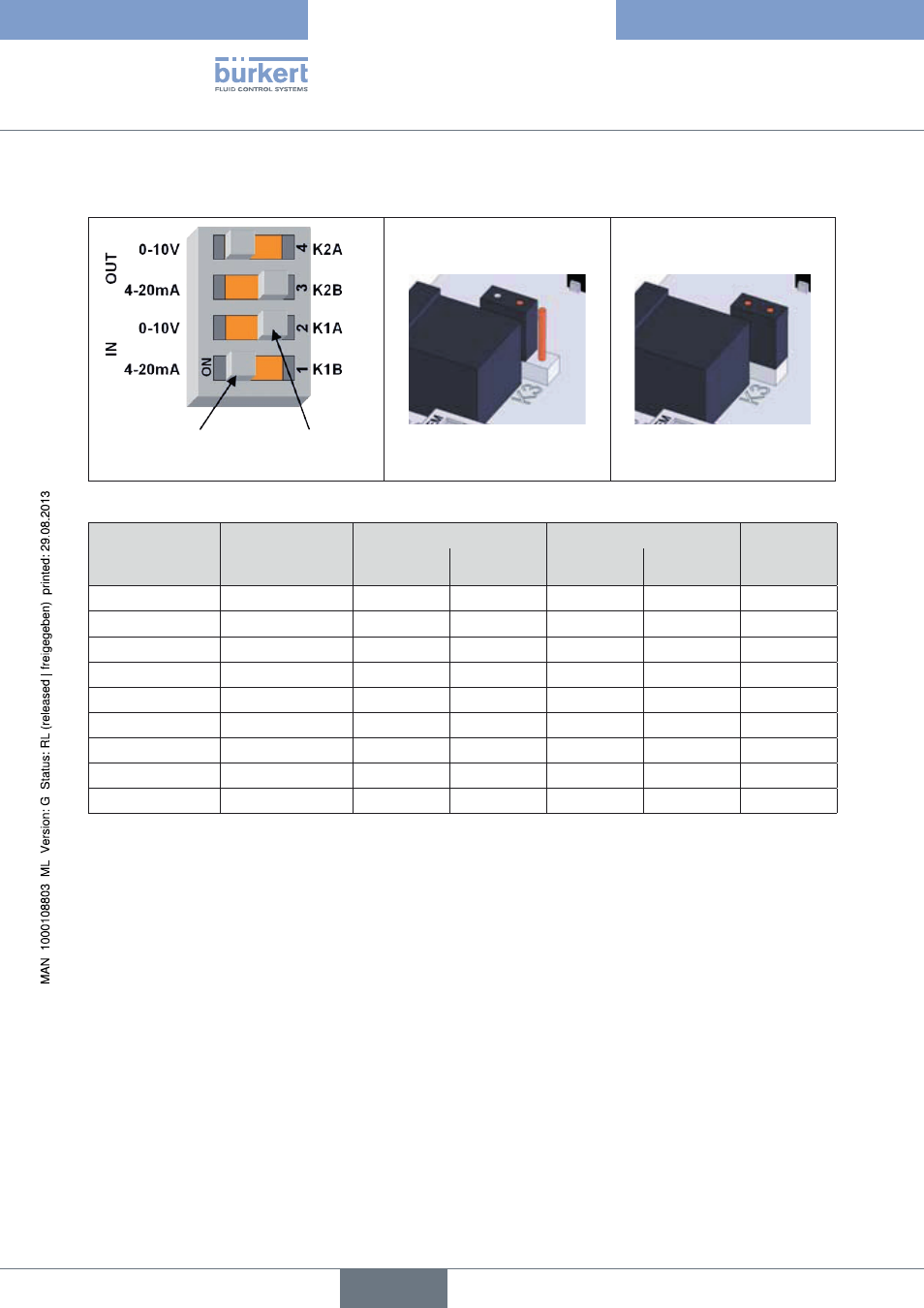

8.3.1. Position des cavaliers
ON
(activé)
OFF
(désactivé)
Figure 21 : Cavaliers K1 / K2 Figure 22 : Cavalier K3 OFF Figure 23 : Cavalier K3 ON
Emetteur de
commande
Recopie
Cavalier K1 Cavalier K2
Cavalier
K3 A B A B
0 à 10 V 0 à 10 V ON OFF ON OFF OFF
0 à 10 V 0 à 20 mA ON OFF OFF ON OFF
0 à 10 V 4 à 20 mA ON OFF OFF ON ON
0 à 20 mA 0 à 10 V OFF ON ON OFF OFF
0 à 20 mA 0 à 20 mA OFF ON OFF ON OFF
0 à 20 mA 4 à 20 mA OFF ON OFF ON ON
4 à 20 mA 0 à 10 V OFF ON ON OFF OFF
4 à 20 mA 0 à 20 mA OFF ON OFF ON OFF
4 à 20 mA 4 à 20 mA OFF ON OFF ON ON
français
Type 3004
