Installation

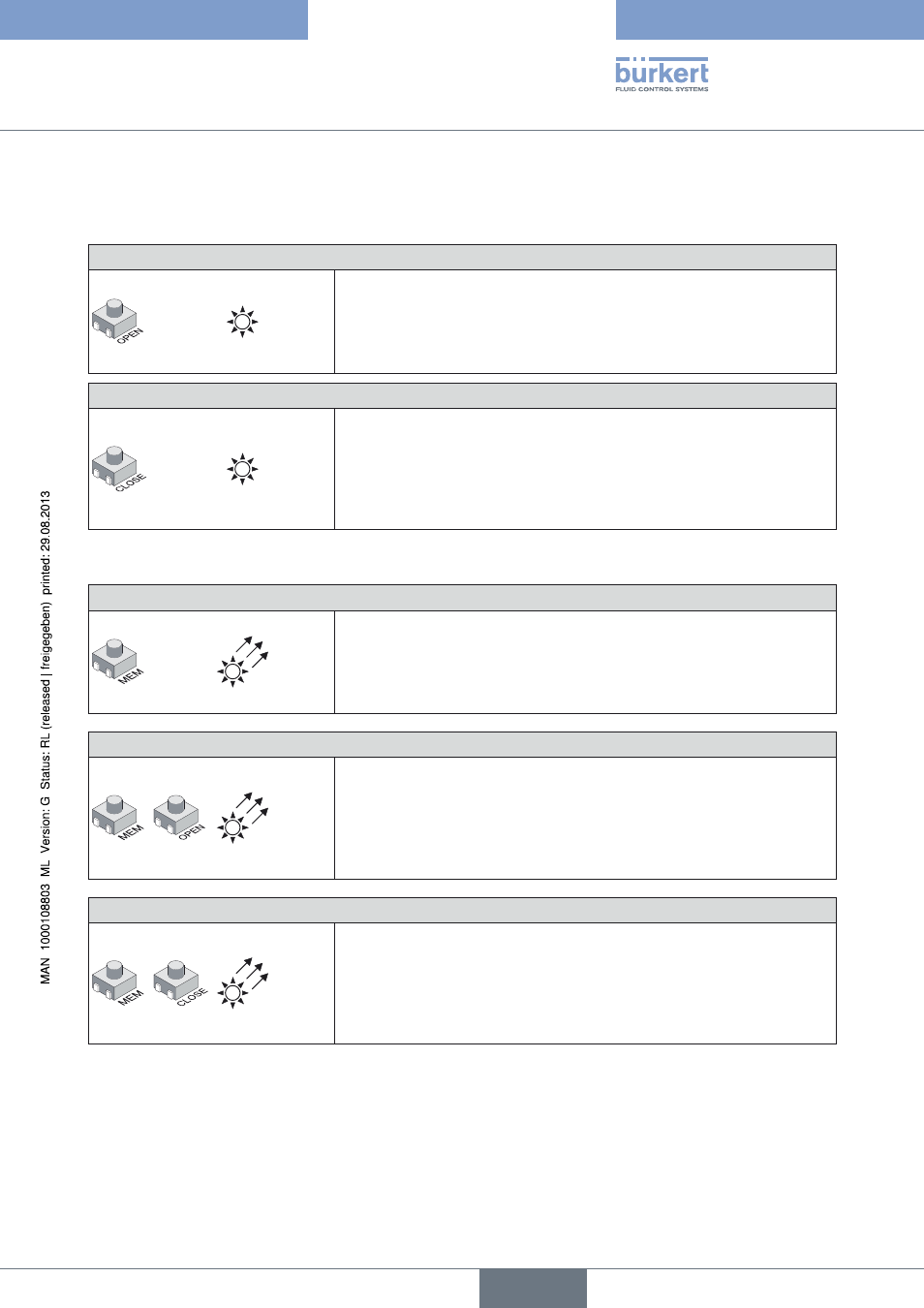

8.3.2. Étapes de paramétrage
Déterminer le sens de rotation de la vanne d'arrêt
Sens de rotation normal (préréglé)
G
→
Appuyer sur le bouton-poussoir et activer la carte (maintenir
le bouton-poussoir enfoncé).
La LED VERTE s'allume.
→
Relâcher le bouton-poussoir et mettre la carte hors tension.
Sens de rotation inverse
R
→
Appuyer sur le bouton-poussoir et activer la carte (main-
tenir le bouton-poussoir enfoncé).
La LED ROUGE s'allume.
→
Relâcher le bouton-poussoir et mettre la carte hors
tension.
Déterminez le type de signal de commande
Signal de commande avec une tension de 0 – 10 V
R
→
Appuyer sur le bouton-poussoir et activer la carte (maintenir
le bouton-poussoir enfoncé).
La LED ROUGE s'allume 3x.
→
Relâcher le bouton-poussoir et mettre la carte hors tension.
Signal de commande avec un courant de 0 – 20 mA
R
→
Appuyer sur les boutons-poussoirs et et activer la
carte (maintenir les boutons-poussoirs enfoncés).
La LED ROUGE s'allume 3x.
→
Relâcher les boutons-poussoirs et et mettre la
carte hors tension.
Signal de commande avec un courant de 4 – 20 mA (préréglé)
R
→
Appuyer sur les boutons-poussoirs et et activer
la carte (maintenir les boutons-poussoirs enfoncés).
La LED ROUGE s'allume 3x.
→
Relâcher les boutons-poussoirs et et mettre la
carte hors tension.
