Installation
8.2.2.
100-240 V AC (100-350 V DC) oder 15-30 V AC (12-48 V
DC) Standardausführung
Die Betriebsspannung des Antriebs beträgt 15-30 V AC (12-48 V DC) oder 100-240 V AC
(100-350 V DC).
Unbedingt die Angaben auf dem Typenschild beachten!
H
A
C
B
C
E
F
D
H
A
C
B
C
E
F
D

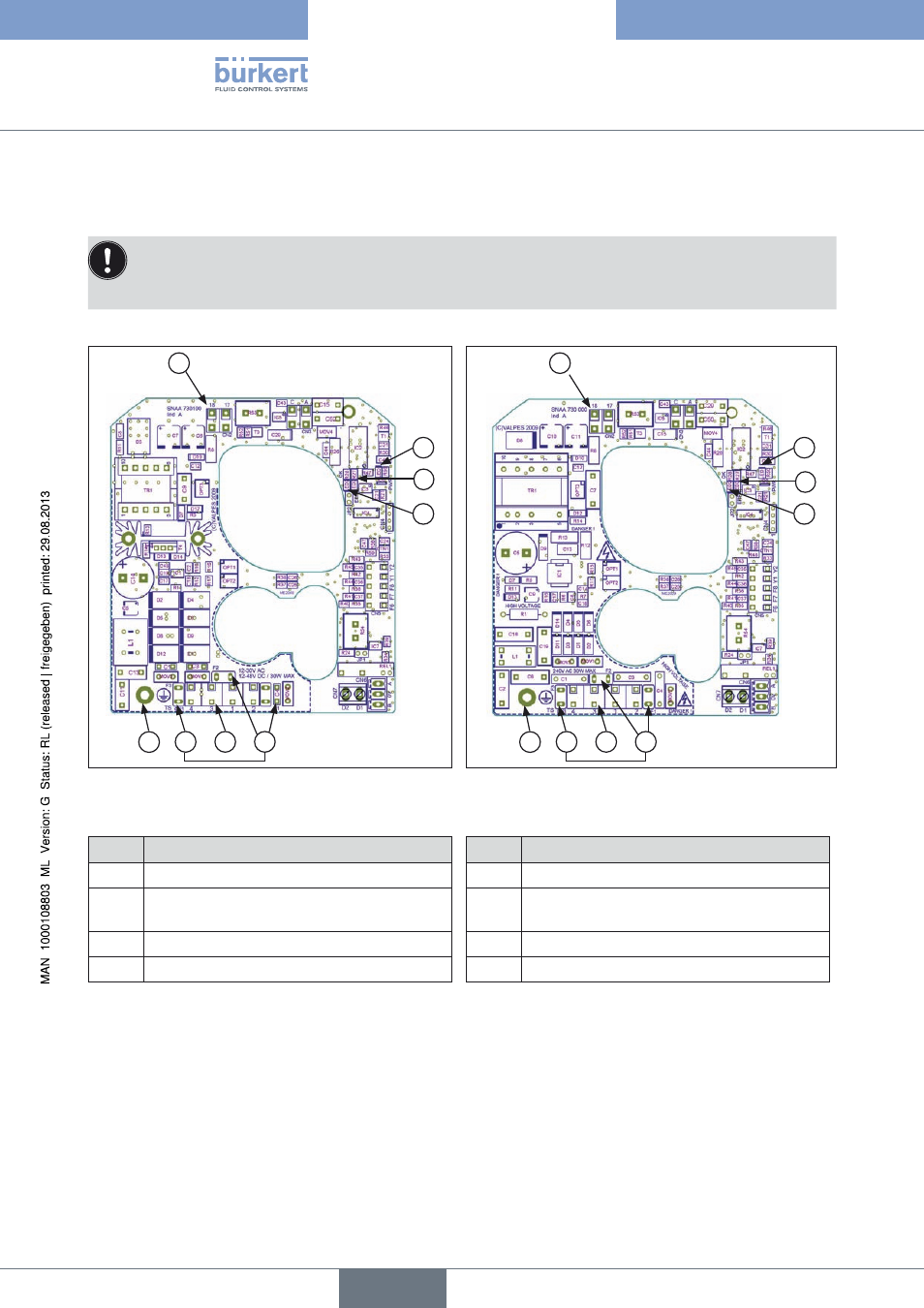

Bild 14:
Stromversorgungsplatine 15-30 V 50/60 Hz
(12-48 V DC)
Bild 15:
Stromversorgungsplatine 100-240 V 50/60
Hz (100-350 V DC)
No.
Bezeichnung
No.
Bezeichnung
A
Schraube für Erdung
E
LED 2: Fehlermeldung
B
Anschlüsse für Steuerung und
Stromversorgung
F
LED 3: Anliegende Spannung
C
Sicherung
H
Anschluss 24 V DC
D
LED 1: Mikroprozessor OK
Der Drehantrieb kann in zwei verschiedenen Modi angeschlossen und betrieben werden:
1. Drei Punkt Modus
2. Auf / Zu Modus
deutsch
Typ 3004
