Montage
7.5. rotation de l’unité de commande
pneumatique pour les vannes
process des séries 20xx
Si après montage de la vanne process, le montage des câbles de
raccordement ou des flexibles est difficile, il est possible de tourner
l’unité de commande pneumatique contre l’actionneur.
Raccord
pneumatique
Vis de fixation
(2x)
Actionneur
Unité de
commande
pneumatique

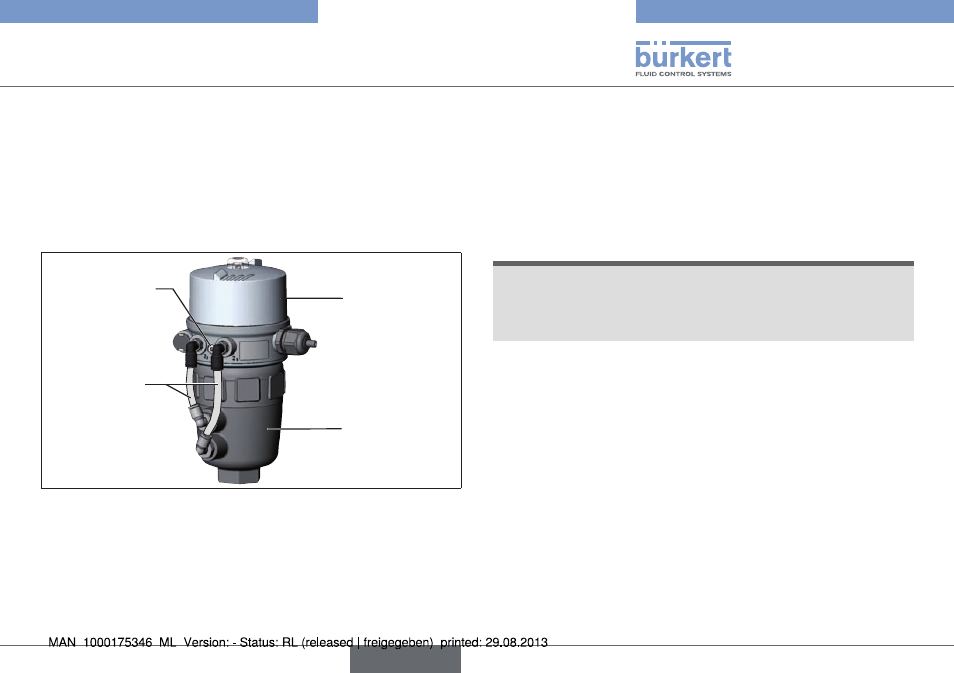

Fig. 16 : Rotation de l’unité de commande pneumatique, Série 20xx
Procédure à suivre
→
Desserrer le raccord pneumatique entre l’unité de commande
pneumatique et l’actionneur.
→
Desserrer les vis de fixation (six pans creux clé de 2,5).
→
Tourner l’unité de commande pneumatique dans la position
souhaitée.
rEmarqUE !
le type de protection ip65 / ip67 ne peut être garanti si le
couple de serrage de la vis de fixation est trop élevé.
• La vis de fixation doit être serrée uniquement avec un couple de
serrage maximal de 0,5 Nm.
→
Ne serrer les vis de fixation que légèrement (couple de serrage
maxi : 0,5 Nm).
→
Rétablir les raccords pneumatiques entre l’unité de commande
pneumatique et l’actionneur. Si nécessaire, utiliser des flexibles
plus longs.
