76
mainTenance, déPannage 8.
consignes de sécurité 8.1.
Danger !
Risque de blessures dы а la présence de haute
pression dans l'installation !
Avant de desserrer les conduites et les vannes, cou- •
pez la pression et purgez l'air des conduites.
Risque de choc électrique !
Avant d'intervenir dans l'appareil ou l'installation, • cou-
pez la tension et empêchez toute remise sous tension
par inadvertance !
Veuillez respecter les réglementations en vigueur pour •
les appareils électriques en matière de prévention des
accidents ainsi qu'en matière de sécurité !
avertissement !
Risque de blessures dы а des travaux de mainte-
nance non conformes !
La maintenance doit être effectué uniquement par un •
personnel qualifié et habilité disposant de l'outillage
approprié !
Risque de blessures dы а la mise en marche involon-
taire de l'installation et le redémarrage non contrôlé !
Empêchez tout actionnement involontaire de l'installation. •
Garantissez un redémarrage contrôlé après la •
maintenance.
français 77
montage de la vanne pilotée 8.2.
avertissement!
Fuite de fluide!
Lors du desserrage d’une vis fixe, du fluide peut
s’échapper.
Ne pas continuer de tourner le vis fixe. •
Choc électrique!
Risque de choc électrique lorsque la prise de terre n’est
pas raccordée !
Contrôlez le contact de la prise de terre après mon- •
tage de la bobine.
remarque!
L’appareil peut être endommagé par un couple de
serrage trop fort !
Respectez le couple de serrage maxi des vis ! •
Endommagement de l’appareil dы а un outillage
inadéquat !
Ne serrer les vis qu’à l’aide d’un outillage approprié. L’utili-
sation d’autres outils (une pince par ex.) peut endommager
l’appareil.
français
78
0,3 ± 0,05 Nm 0,2 ± 0,05 Nm

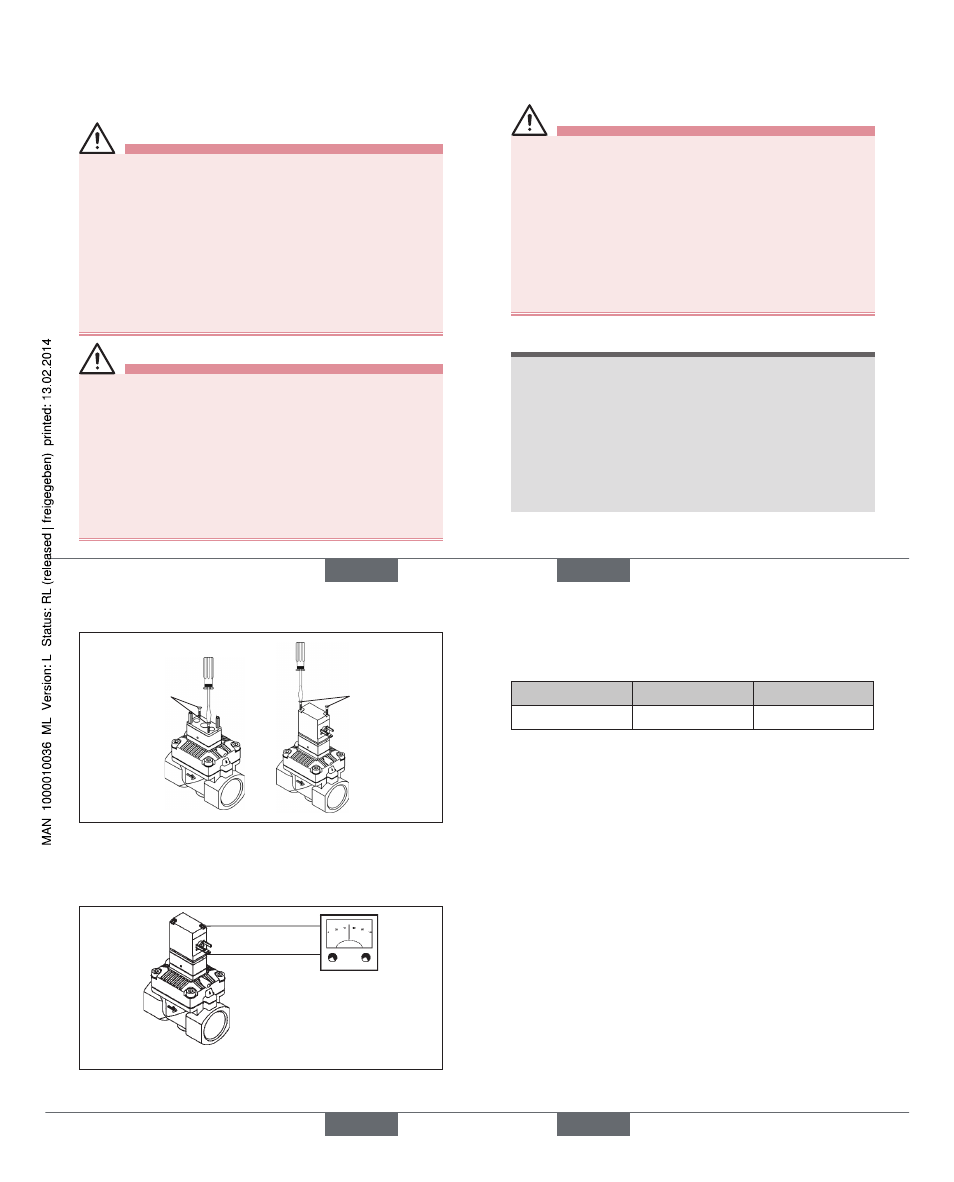

Montage de la vanne pilotée Fig. 4 :
Fixez la vanne pilotée sur l’armature :
→
Vissez les vis au couple de 0,2 ± 0,05 Nm.
Fonctionnement du conducteur de protection Fig. 5 :
français 79
Contrôlez le fonctionnement du conducteur de
→
protection
Résistance Tension d’essai Courant d’essai
max. 0,1 Ω 12 V 1 A
Pannes 8.3.
En présence de pannes, vérifiez :
si l‘appareil est installé dans les règles,
→
si le raccord électrique et fluide est correct,
→
si l‘appareil n‘est pas endommagé,
→
si toutes les vis sont bien serrées,
→
si la tension et la pression sont disponibles,
→
si les tuyauteries sont propres.
→
La vanne ne s’enclenche pas
Cause possible:
Court-circuit ou coupure de la bobine, •
Intérieur de la vanne encrassé, •
Pression du fluide hors de la plage de pression autorisée. •
français
