48
warTung, 8.
FehlerBeheBung
sicherheitshinweise 8.1.
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
Vor dem Lösen von Leitungen und Ventilen den Druck •
abschalten und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
Vor Eingriffen in das Gerät oder die Anlage, • Spannung
abschalten und vor Wiedereinschalten sichern!
Die geltenden Unfallverhütungs- und Sicherheitsbe-
•
stimmungen für elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer Installation!
Die Installation darf nur autorisiertes Fachpersonal mit •
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten
der Anlage und unkontrollierten Wiederanlauf!
Anlage vor unbeabsichtigtem Betätigen sichern. •
Nach der Installation einen kontrollierten Wiederanlauf •
gewährleisten.
deutsch 49
montage des Vorsteuerventils 8.2.
WarnunG!
Mediumsaustritt!
Beim Lösen einer festsitzenden Schraube kann Medium
austreten.
Festsitzende Schraube nicht weiterdrehen. •
Stromschlag!
Bei nicht angeschlossenem Schutzleiter besteht die
Gefahr des Stromschlags!
Schutzleiterkontakt nach der Spulenmontage prüfen! •
hinWeis!
Durch ein zu großes Anzugsmoment kann das Gerät
beschädigt werden!
Beachten Sie das maximale Anzugsmoment der •
Schrauben!
Geräteschaden durch falsches Werkzeug!
Schrauben immer mit geeignetem Werkzeug fest- •
schrauben. Bei der Verwendung anderer Werkzeuge
(z. B. Zange) kann das Gerät beschädigt werden.
deutsch
50
0,3 ± 0,05 Nm 0,2 ± 0,05 Nm

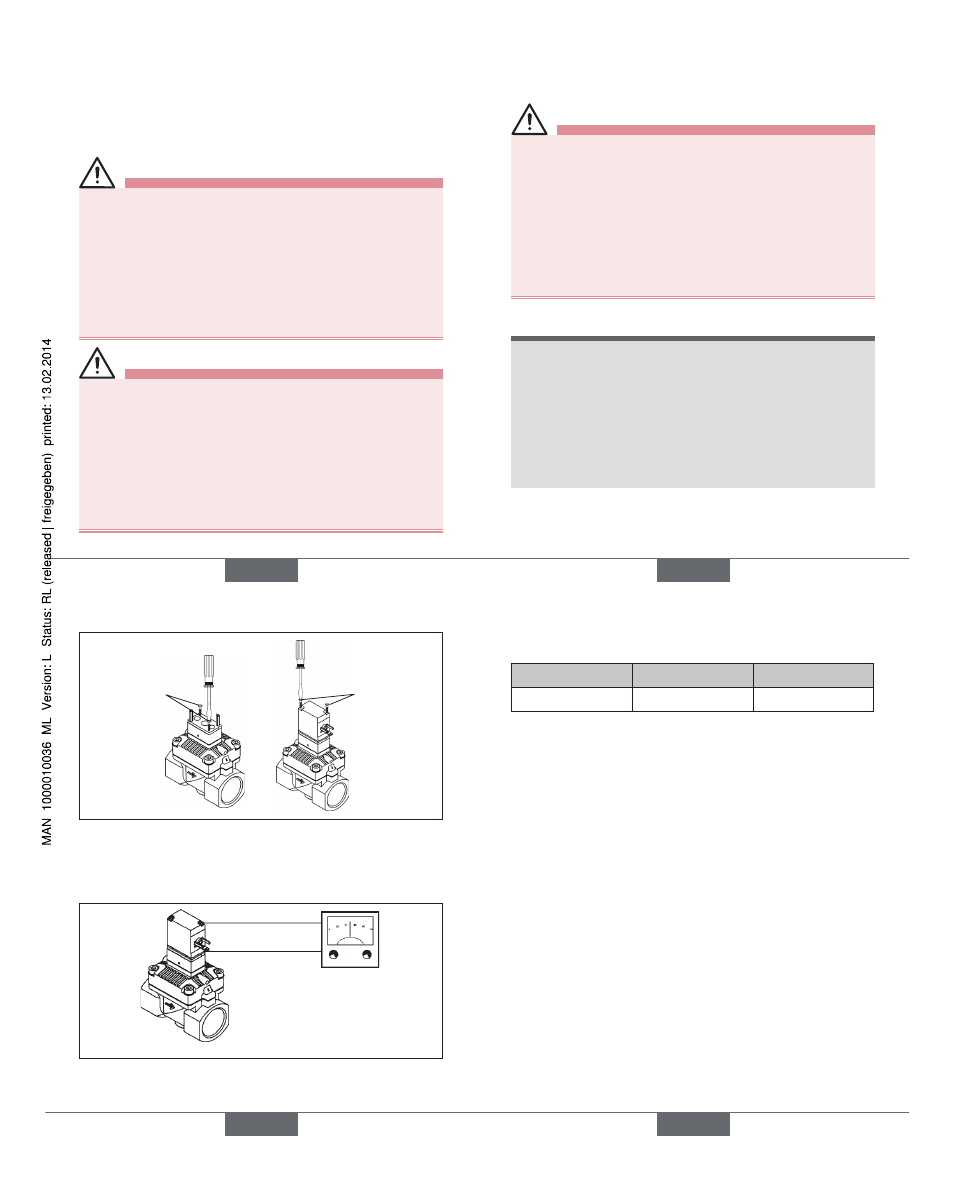

Montage des Vorsteuerventils Bild 4:
Vorsteuerventil auf Armatur befestigen:
→
Schrauben mit 0,2 ± 0,05 Nm einschrauben.
Schutzleiterfunktion Bild 5:
deutsch 51
Schutzleiterfunktion prüfen.
→
Widerstand Prüfspannung Prüfstrom
max. 0,1 Ω 12 V 1 A
störungen 8.3.
Überprüfen Sie bei Störungen ob:
das Gerät vorschriftsmäßig installiert ist,
→
der elektrische und fluidische Anschluss ordnungs-
→
gemäß ausgeführt ist,
das Gerät nicht beschädigt ist,
→
alle Schrauben fest angezogen sind,
→
Spannung und Druck anliegen,
→
die Rohrleitungen schmutzfrei sind.
→
Ventil schaltet nicht
Mögliche Ursache:
Kurzschluss oder Spulenunterbrechung, •
Innenraum des Ventils verschmutzt, •
Mediumsdruck außerhalb des zulässigen Druckbereichs. •
deutsch
Typ 6212
