44
monTage 7.
sicherheitshinweise 7.1.
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
Vor dem Lösen von Leitungen oder Ventilen den Druck •
abschalten und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
Vor Eingriffen in das Gerät oder die Anlage, • Spannung
abschalten und vor Wiedereinschalten sichern!
Die geltenden Unfallverhütungs- und Sicherheitsbe-
•
stimmungen für elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer Montage!
Die Montage darf nur autorisiertes Fachpersonal mit •
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten
der Anlage und unkontrollierten Wiederanlauf!
Anlage vor unbeabsichtigtem Betätigen sichern. •
Nach der Montage einen kontrollierten Wiederanlauf •
gewährleisten.
deutsch 45
Vor dem einbau 7.2.
Einbaulage:
Die Einbaulage ist beliebig.
Vorzugsweise: Antrieb oben.
Rohrleitungen vor dem Einbau auf Verschmutzungen
→
überprüfen und gegebenenfalls reinigen.
Schmutzfilter: Für die sichere Funktion des Magnetventils
muss vor dem Ventileingang ein Schmutzfilter (
≤ 500 µm)
eingebaut werden.
einbau 7.3.
Das Gerät mit geeignetem Werkzeug (Gabelschlüssel)
→
am Gehäuse festhalten und in die Rohrleitung
einschrauben.
hinWeis!
Vorsicht Bruchgefahr!
Die Spule darf nicht als Hebelarm benutzt werden. •
Durchflussrichtung beachten:
→
Der Pfeil auf dem Gehäuse kennzeichnet die Durch-
flussrichtung (keine Funktion in entgegengesetzter
Durchflussrichtung).
deutsch
46
elektrischer anschluss der 7.4.
gerätesteckdose
Gefahr!
Verletzungsgefahr durch Stromschlag!
Vor Eingriffen in das Gerät oder die Anlage, • Spannung
abschalten und vor Wiedereinschalten sichern!
Die geltenden Unfallverhütungs- und Sicherheitsbe-
•
stimmungen für elektrische Geräte beachten!
Bei nicht angeschlossenem Schutzleiter besteht die
Gefahr des Stromschlags!
Schutzleiter immer anschließen! •
Elektrischer Durchgang zwischen Spule und Gehäuse •
prüfen.
Dichtung
max. 0,4 Nm
Zugelassene Gerätesteckdose z. B. Typ
2506 oder andere geeignete Geräte-
steckdose nach DIN ISO 175301-803
Form C

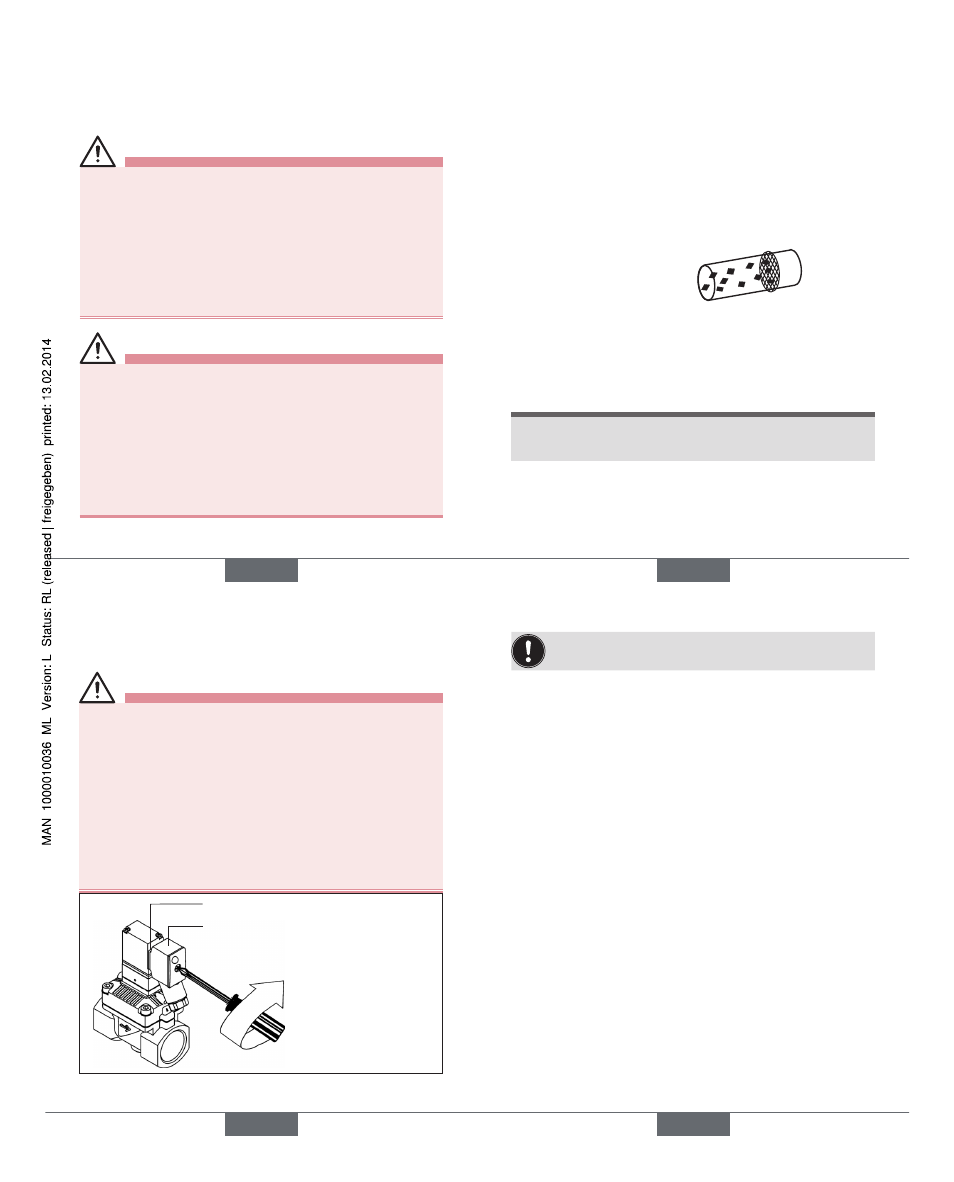

Elektrischer Anschluss der Gerätesteckdose Bild 3:
deutsch 47
Spannung und Stromart laut Typschild beachten.
Gerätesteckdose (zugelassene Typen siehe Daten-
→
blatt) festschrauben, dabei max. Drehmoment 0,4 Nm
beachten.
Korrekten Sitz der Dichtung überprüfen.
→
Schutzleiter anschließen und elektrischer Durchgang
→
zwischen Spule und Gehäuse prüfen.
deutsch
Typ 6212
