40

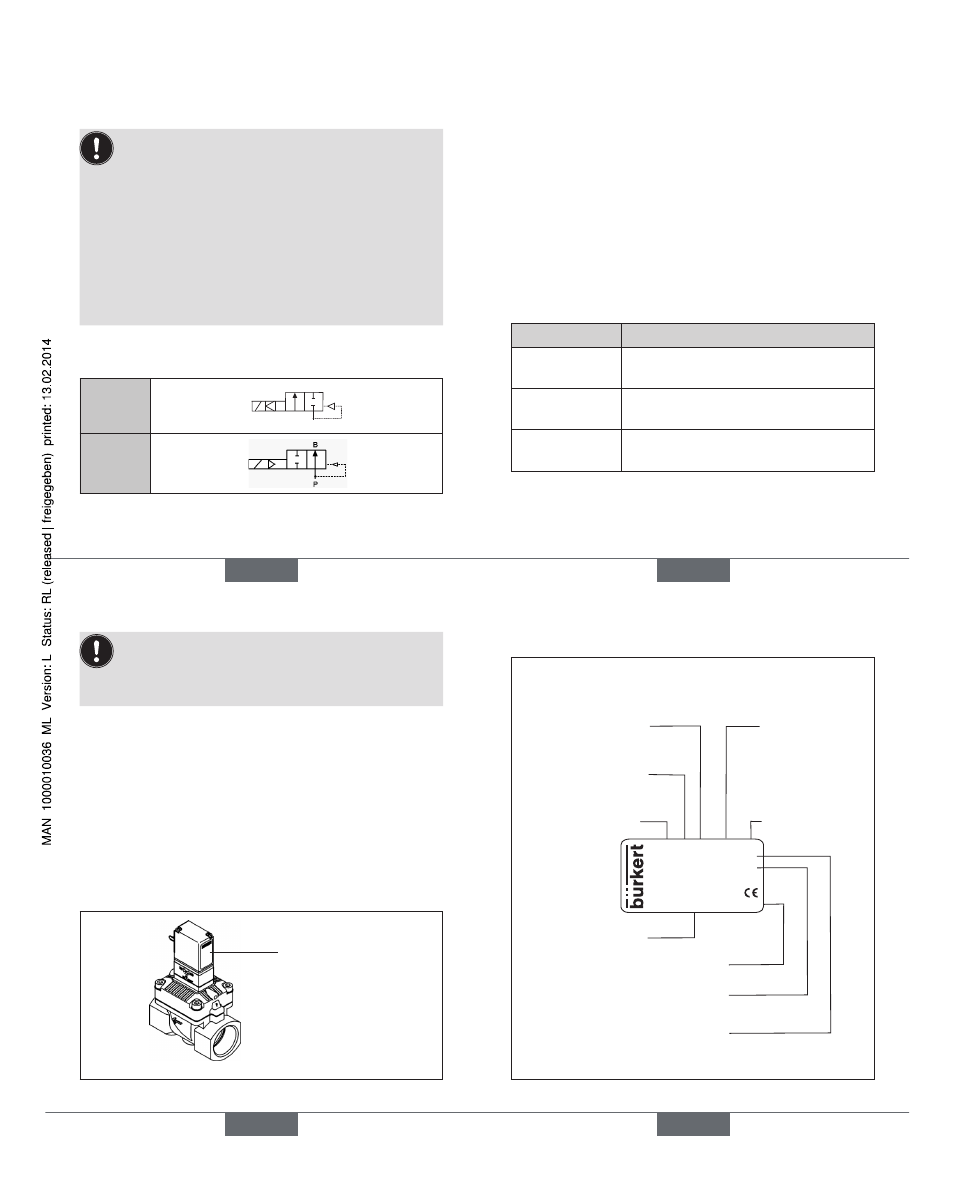

6. Technische DaTen
Betriebsbedingungen 6.1.
Folgende Werte* sind auf dem Typschild
angegeben:
Spannung • (Toleranz ± 10 %) / Stromart
Spulenleistung •
(Wirkleistung in W - betriebswarm)
Druckbereich
•
Gehäusewerkstoff •
Messing (MS) oder Edelstahl (VA)
Dichtwerkstoff
•
FKM, EPDM, NBR
* siehe nachfolgende Typschildbeschreibung
Wirkungsweise 2/2-Wege Magnetventil:
A (NC)
A
P
B (NO)
Schutzart: IP65 nach DIN EN 60529 / IEC 60529 mit
Gerätesteckdose
deutsch 41
einsatzbedingungen 6.2.
Zulässige Temperaturen
Umgebungstemperatur:
max. +55 °C
Wärme abstrahlende Energiequellen dürfen das Gerät nicht
zusätzlich erwärmen.
Zulässige Mediumstemperatur in Abhängigkeit vom
Dichtwerkstoff:
FKM
0 ... +50 °C
NBR 0 ... +50 °C
EPDM -10 ... +50 °C
Zulässige Medien in Abhängigkeit vom Dichtwerkstoff:
Dichtwerkstoff Zulässige Medien
FKM Per-Lösungen, Öle, Fett, wässrige
Säuren
NBR Neutrale Medien, z. B. Druckluft,
Wasser, Hydrauliköl
EPDM Öl- und fettfreie Medien, verdünnte
Laugen
Nennbetriebsart: Dauerbetrieb 100% ED (mit 24 V/DC)
Aussetzbetrieb 40 % (20 min)
(mit 110-120 V/UC, 230-240 V/UC)
deutsch
42
Wichtiger Hinweis für die Funktionssicherheit bei
Dauerbetrieb!
Bei langem Stillstand wird eine Mindestbetätigung von
1-2 Schaltungen pro Tag empfohlen.
Lebensdauer
Hohe Schaltfrequenz und hohe Drücke verringern die
Lebensdauer.
Konformität 6.3.
CE - Zeichen konform bzgl. EMV-Richtlinie 2004/108/EG
nur bei korrekt angeschlossenem Kabel bzw. Stecker und
Buchsen.
Typschild 6.4.
Typschild
Lage des Typschildes Bild 1:
deutsch 43
6.4.1. Typschildbeschreibung
6212 A 13,0 FKM MS
M
a
d
e
in
G
e
rm
a
ny
00138961 W11 ML
230-240V AC/DC 4W
G1/2 P N0,2 - 10bar
Typ
Wirkungsweise
Nennweite Dichtwerkstoff
Gehäusewerkstoff
Identnummer
Hersteller-Code
Spannung, Leistung
Anschlussgewinde, Nenndruck
Beispiel:
Beispiel des Typschildes Bild 2:
deutsch
Typ 6212
