Technische Daten
6.4.1. Typenschild
PTB Zulassungsnummer
EX-Kennzeichnung,
Temperaturklasse
IEC EX Zulassungsnummer
Seriennummer der Spule,
CE Kennzeichnung,
Identnummer der Spule
Spannung (± 10 %), Leistung (siehe
Bedienungsanleitung)
EX-Kennzeichnung
PTB 01 ATEX 2175
IEC Ex PTB 06.0102
II 2 G Ex ia IIC T6
S/N XXXXX
Made in Germany
CE0102
XXXXXXX
W2YLT
Ex ia IIC T6 AC21
P, U, I see manual

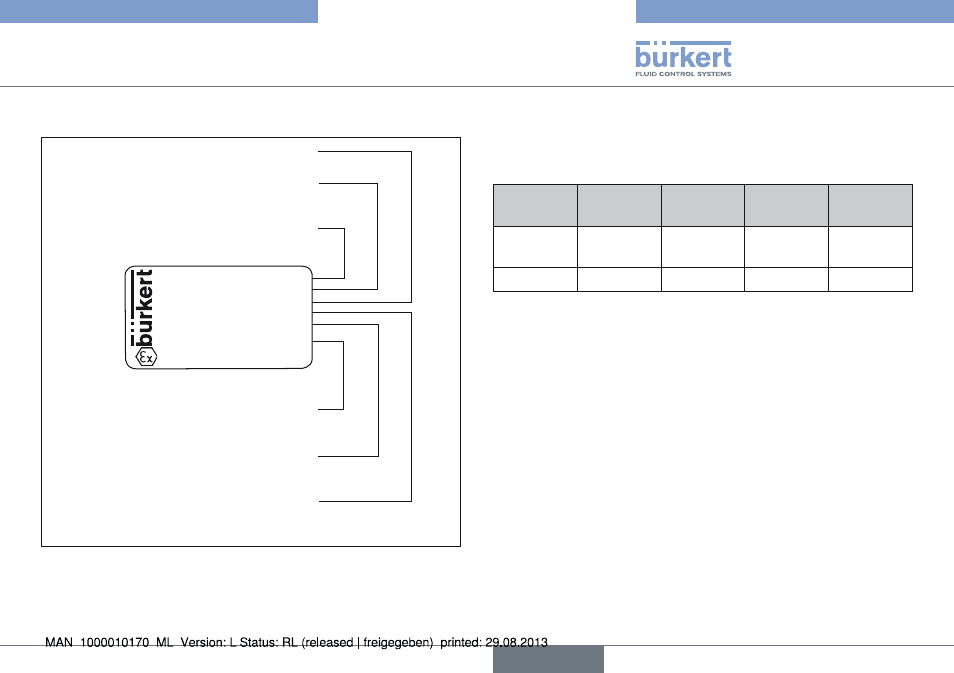

Bild 2: Beschreibung des Typenschildes
6.5. Elektrische Daten
6.5.1. Abmessungen der Spule
Länge
(mm)
Breite
(mm)
Höhe
(mm) Masse
(g)
Elektrischer
Anschluss
27 15,5 34 42 ohne
Angaben
27 15,5 28 39 JF80
Verschlüsselung der Zulassung:
PD88
Ex ia II C T6
PD39 Ex ia II C T5
PE92 Ex ia II C T4
Elektrischer Anschluss:
JC09
Eingepresste Einzellitzen 0,2 mm 2 (AWG 24)
JF79 Rundsteckeranschluss M8, 3-polig
JF80 Rechtsteckeranschluss, 2-polig
JF82 Rechtsteckeranschluss, 2-polig ohne Schutzkragen
Ohne Angaben Gerätesteckdosenanschluss nach DIN 43650
Form C
PTB 01 ATEX 2175
