AufbauundFunktion
5.7. Vorgesehener einsatzbereich
Das Membranventil ist für den Einsatz bei verschmutzten und
aggressiven Medien konzipiert, die das Gehäuse- und den Dicht-
werkstoff nicht angreifen.
Den maximalen Druckbereich laut Typschild beachten.
• Hochreine, sterile, aggressive oder abrasive Medien.
• Höherviskose Medien.
Hinweise für den Einsatz im Ex-Bereich beachten.
Siehe Kapitel „3.1“
.
5.7.1. anwendungsgebiete
z. B. Anlagenbau
Genuss- und Nahrungsmittelindustrie
Abfüllanlagen
Chemische Verfahrenstechnik
Pharmazie
6. aufBau unD funkTiOn
6.1. aufbau
Das Membranventil besteht aus pneumatisch betätigtem Kolbenan-
trieb, Membran und Multiport-Ventilgehäuse.
Klarsichthaube mit
Stellungsanzeige
Antriebsdeckel
Antriebsgehäuse
Gehäuseschrauben
Membran
Ventilgehäuse
Steuerluftanschluss 2
Steuerluftanschluss 4
Steuerluftanschluss 3
Steuerluftanschluss 1
Führungsbolzen

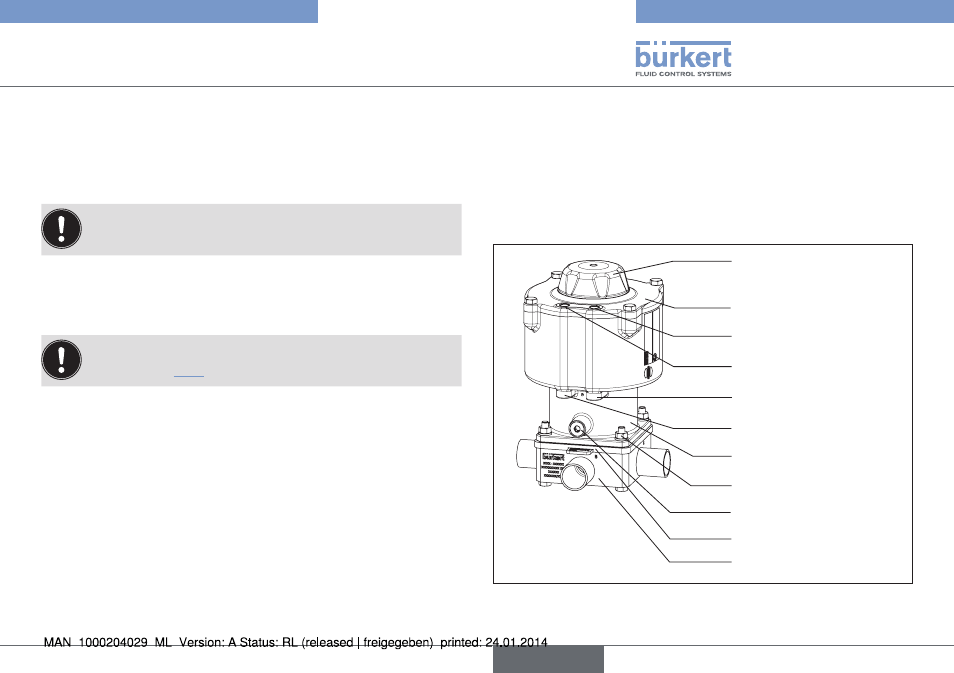

Bild 12: Kolbengesteuertes Membranventil, Aufbau und
Beschreibung
Typ 2036
