34
Montage
α
Angle α : 10° à 40°
Inclinaison par rapport à l’axe de
conduite 1° - 5°

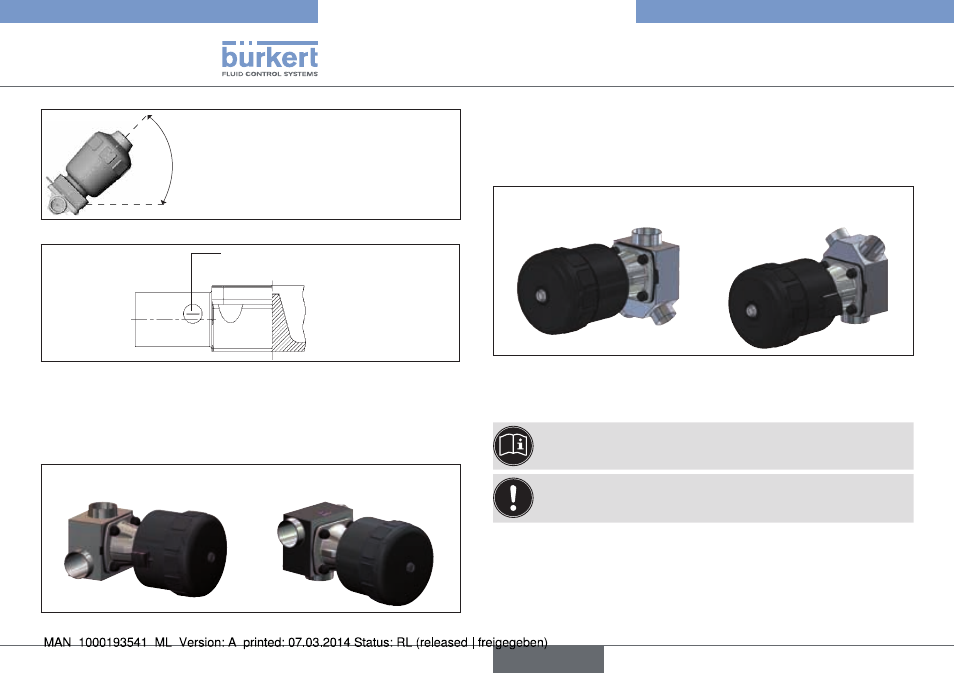

Fig. 2 : Montage pour permettre au corps de se vider automatiquement
Marquage pour angle de
vidange automatique
Fig. 3 : Marquage pour la position de montage correcte
6.2.3 Position de montage de la vanne en T,
type 2032
Les positions de montage suivantes sont recommandées pour monter
les vannes en T dans les conduites en boucle:
En cas d’alimentation d’un
fluide :
En cas de prélèvement d’un
fluide :
Fig. 4 : Position de montage du type 2032
6.2.4 Position de montage de la vanne en y,
type 2037
Les positions de montage suivantes sont recommandées pour monter
les vannes en Y dans les installations :
En cas d’alimentation d’un
fluide :
En cas de prélèvement d’un
fluide :
Fig. 5 : Position de montage du type 2037
6.2.5 montage de la vanne de fond de cuve,
type 2033
Respecter les normes techniques de soudage (ASME VIII
Division I).
Il est recommandé de souder la vanne avant de monter le
réservoir. Il est cependant possible de souder les vannes sur
des réservoirs déjà montés.
avant d’effectuer le soudage, veiller à ce que :
• la vanne de fond de cuve n’entre pas en collision avec une autre
pièce du dispositif et que le montage et le démontage de l’actionneur
restent possibles à tout moment.
• une distance minimale entre deux points de soudure de 3 fois
l’épaisseur de la paroi du réservoir soit respectée.
Type 2030, 2031, 2031 K, 2032,
2033, 2037
français
