Montage
Type 2012
→
Vissez l’actionneur dans le corps de vanne.
couples de serrage corps de vanne / embout
diamètre
couple de serrage (nm)
15
45 ± 3
20
50 ± 3
25
60 ± 3
32
65 ± 3
40
65 ± 3
50
70 ± 3
65
100 ± 3
Tab. 4 : Couples de serrage corps de vanne / embout
8.3.3 rotation de l’actionneur
La position des raccords peut être alignée en continu par la rotation
de l’actionneur de 360°.
remarque !
endommagement du joint ou du contour de siège.
▶ Lors de l’alignement de l’actionneur, la vanne doit être en posi-
tion ouverte.
procédure :
→
Serrez le corps de vanne dans un dispositif de maintien
(uniquement valable pour les vannes pas encore montées).
→
Avec la fonction de commande A, appliquer de l’air comprimé au
raccord d’air de commande inférieur (6 bars) : la vanne s’ouvre.
→
Retenez à l’aide d’une clé plate appropriée sur le méplat du embout.
→
Positionner une clé plate appropriée sur le six pans de l’actionneur.
aVertissement !
risque de blessures dы а la sortie de fluide et à la décharge
de pression.
L’interface du corps peut se détacher si la rotation se fait dans la
mauvaise direction.
▶ Tournez l’actionneur uniquement dans le sens prescrit (voir « Fig. 19 »).
→
En tournant dans le sens des aiguilles d’une montre (vu de dessus),
amener l’actionneur dans la position souhaitée.

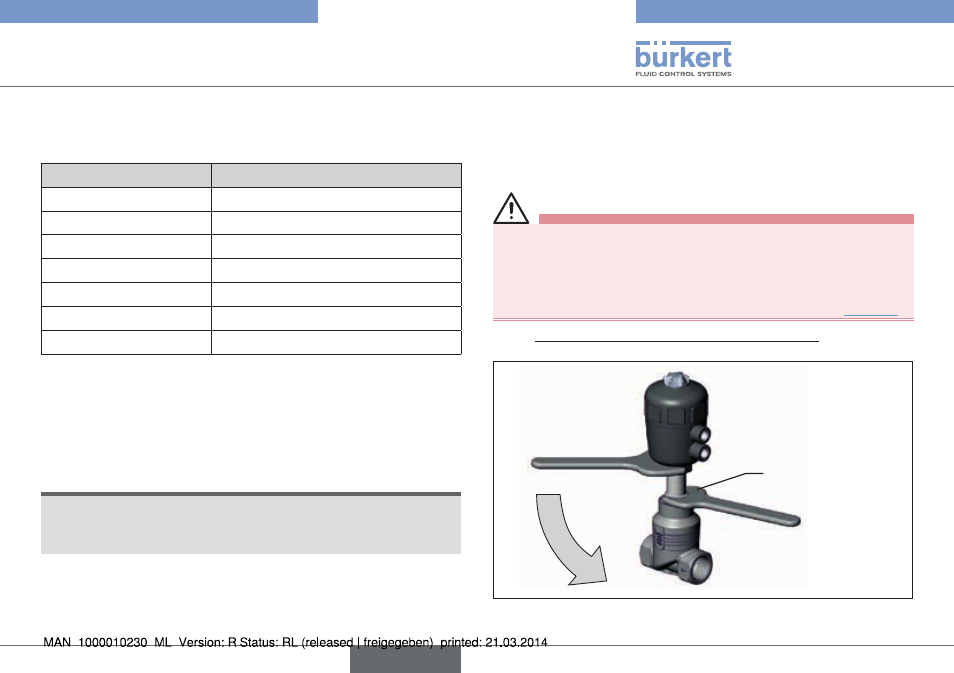

Clé plate
Fig. 19 : Tourner avec une clé plate
