Montage
Typ 2012
→
Antrieb in das Ventilgehäuse einschrauben.
anziehdrehmomente Ventilgehäuse / nippel
nennweite
anziehdrehmomente (nm)
15
45 ± 3
20
50 ± 3
25
60 ± 3
32
65 ± 3
40
65 ± 3
50
70 ± 3
65
100 ± 3
Tab. 4: Anziehdrehmomente Ventilgehäuse / Nippel
8.3.3 Drehen des antriebs
Die Position der Anschlüsse kann durch Verdrehen des Antriebs um
360 ° stufenlos ausgerichtet werden.
hinWeis!
Beschädigung der sitzdichtung bzw. sitzkontur!
▶ Das Ventil muss sich beim Drehen des Antriebs in geöffneter
Stellung befinden.
Vorgehensweise:
→
Ventilgehäuse in eine Haltevorrichtung einspannen (gilt nur für noch
nicht eingebaute Ventile).
→
Bei Steuerfunktion A den unteren Steuerluftanschluss mit Druckluft
(6 bar) beaufschlagen: Ventil öffnet.
→
An der Schlüsselfläche des Nippels mit passendem Gabelschlüssel
gegenhalten.
→
Passenden Gabelschlüssel am Sechskant des Antriebs ansetzen.
Warnung!
Verletzungsgefahr durch mediumsaustritt und druckentladung!
Bei falscher Drehrichtung kann sich die Gehäuseschnittstelle lösen.
▶ Den Antrieb nur im vorgegebenen richtungssinn drehen
→
Durch Drehen im Uhrzeigersinn (von oben gesehen) den Antrieb
in die gewünschte Position bringen.
Gabelschlüssel

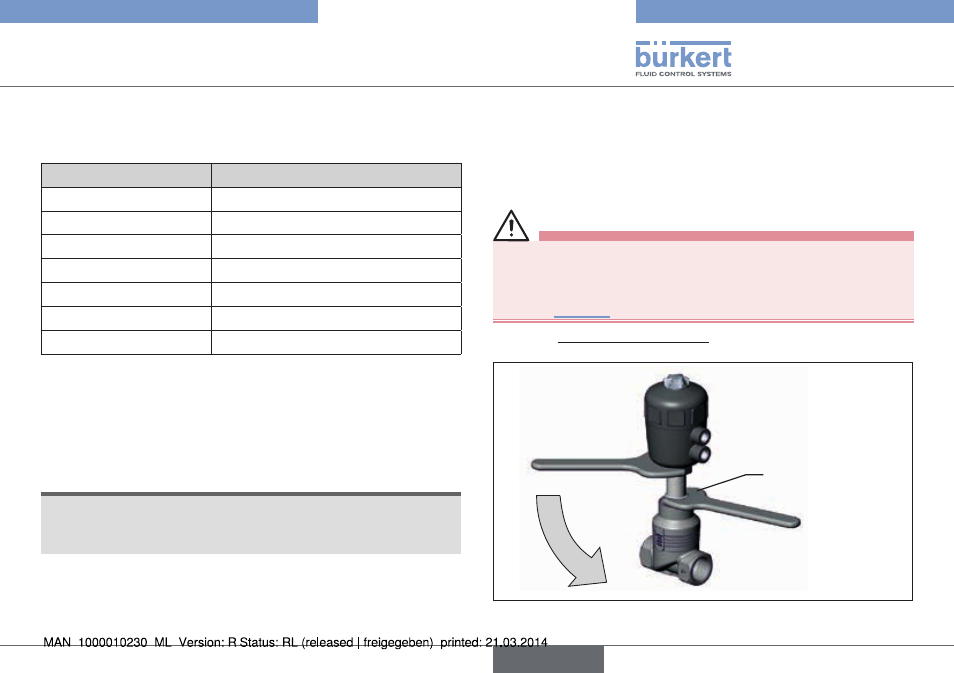

Bild 19: Drehen mit Gabelschlüssel
