Remplacementdujeudejoints
Type 2000, 2002, 2012
→
Fixer à l’aide d’une clé plate appropriée sur l’embout
6
.
→
Dévisser l’actionneur du corps de vanne
1
.
→
Enlever l’air comprimé du raccord d’air de commande.
→
Chasser la goupille
4
sur le clapet plat
3
avec un chasse-goupilles adapté :
chasse-goupilles ø 3 mm pour diamètre de tige 10 mm et
chasse-goupilles ø 5 mm pour diamètre de tige 14 mm.
→
Retirer le clapet plat
3
.
→
Dévisser le guidage de tige
7
à l’aide de la clé de montage et d’une clé plate.
Clé de montage
Presse-étoupe
Guidage de tige
Tige
Tube presse-étoupe

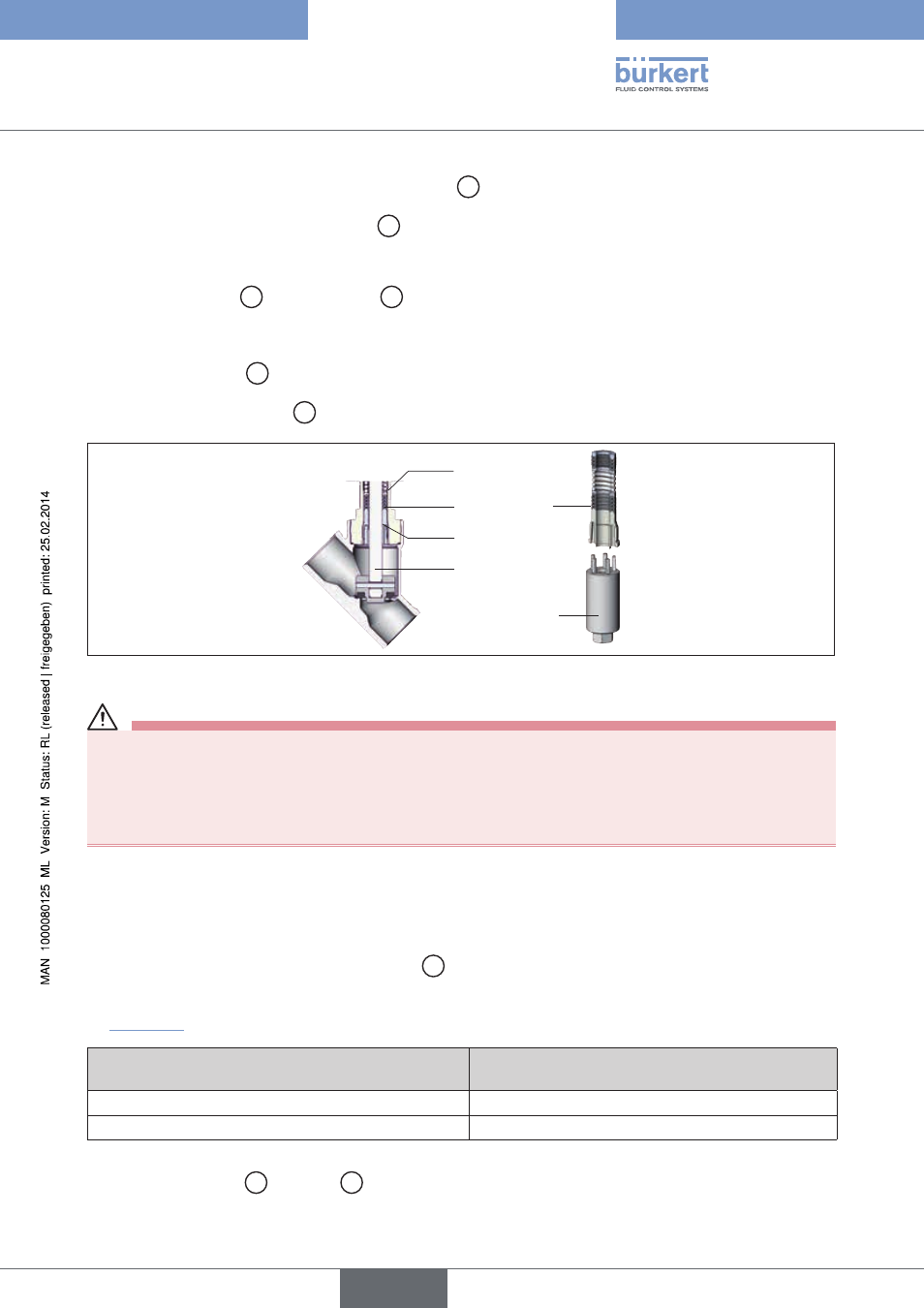

Figure 4 :
Remplacement de presse-étoupe
aVertissement !
Risque de blessures dы а l’éjection de pièces.
Lorsque l’ouverture de tige est libre et la pression est appliquée au raccord d’air de commande, les pièces déta-
chées du presse-étoupe sortent à une vitesse non définie.
▶ Avant d’appliquer l’air de commande, sécuriser l’environnement de l’ouverture de sortie (par ex. poser la tige
sur un support solide).
→
Pour ce faire, appliquer de l’air comprimé au raccord d’air de commande inférieur (6 à 8 bars).
→
Lubrifier les pièces détachées du nouveau presse-étoupe avec le lubrifiant fourni.
→
Positionner les pièces détachées dans le sens et l’ordre indiqués sur la tige.
→
Insérer la garniture presse-étoupe dans le tube
8
.
→
Revisser le guidage de tige en utilisant la clé de montage. Respecter les couples de serrage conformément au
„Tableau 2“.
diamètre de tige
(mm)
couples de serrage
(nm)
10
6
14
15
Tableau 2 :
Couples de serrage du guidage de tige
→
Mettre le clapet plat
3
sur la tige
2
.
français
