39
WechseldesVentilsatzes
Typ 2000, 2002, 2012
Steckstift
Pendelteller
Graphitdichtung

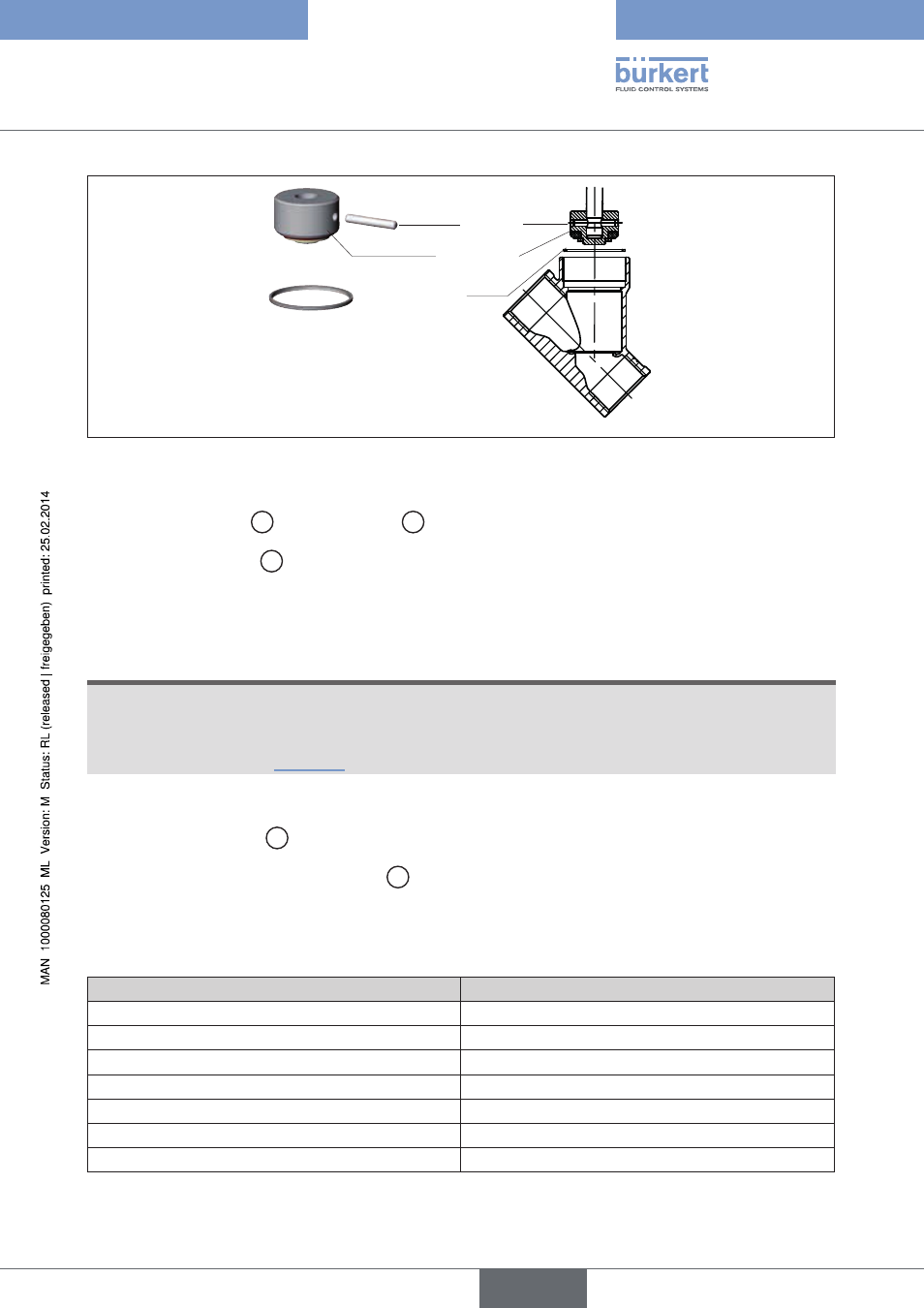

Bild 1: Wechsel des Ventilsatzes
→
Steckstiftbohrungen am Pendelteller beidseitig mit Meißel oder Körner verstemmen.
→
Alte Graphitdichtung
5
aus Ventilgehäuse
1
vorsichtig entfernen.
→
Neue Graphitdichtung
5
einlegen.
→
nur bei va-Gehäuse: Nippelgewinde mit Klüberpaste UH1 96-402 einfetten.
→
nur bei typ 2002: Dichtungsband verwenden.
hinWeis!
Beschädigung der sitzkontur!
• Beim Einbau darauf achten, dass die Sitzkontur nicht beschädigt wird.
• Anziehdrehmomente laut „Tabelle 1“ beachten.
→
Bei steuerfunktion a (sfa): Den unteren Steuerluftanschluss mit Druckluft (5 bar) beaufschlagen.
→
Ventilantrieb mit Nippel
6
in das Gehäuse einschrauben.
→
nur bei steuerfunktion a (sfa): Deckel
31
mit Spezialschlüssel festschrauben.
→
Ventil auf Funktion und Dichtheit prüfen.
anziehdrehmomente
dn (mm) anziehdrehmomente (nm)
15 45
20 50
25 60
32 65
40 65
50 70
65 70
Tabelle 1: Anziehdrehmomente Ventilgehäuse
deutsch
